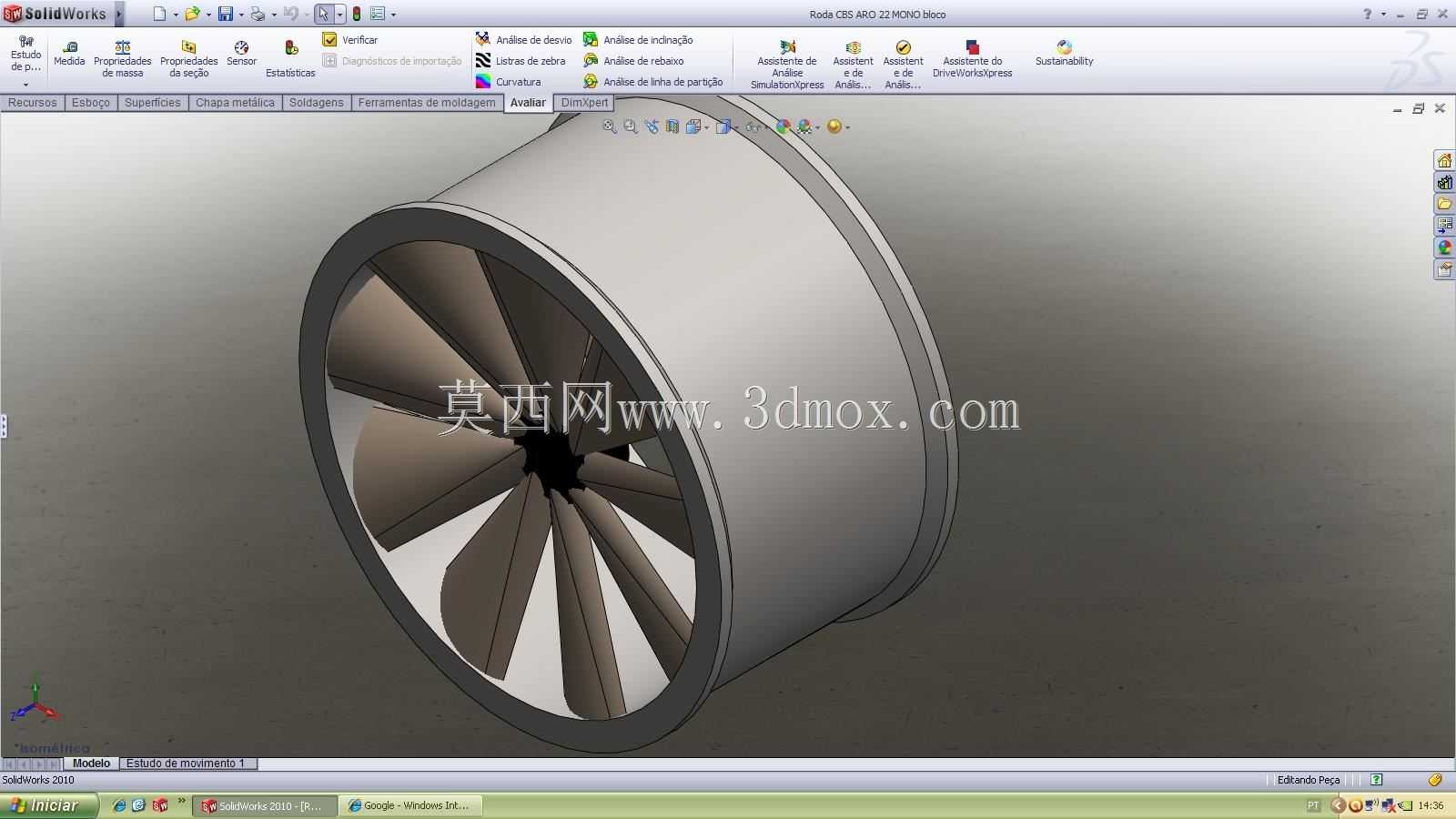

CBS ARO 22单体轮毂结构设计

　　该单体车轮结构主要适配非道路小型越野作业车辆的行走系统，在林区巡检、山地农用作业、小型户外工程作业场景中，这类单体轮结构能够在非铺装路面提供足够的径向承载能力，同时兼顾复杂路况下的抗冲击表现。从结构设计逻辑来看，轮辋部分采用等壁厚筒型结构，边缘设置的凸缘结构用于卡装轮胎胎圈，保证轮胎充气后不会出现轴向窜动，轮辋内壁的平滑过渡设计能够减少轮胎安装时的摩擦阻力，也能避免应力集中导致的结构开裂。辐条部分采用放射式等截面布局，每根辐条从中心轮毂安装座向外延伸至轮辋内壁，辐条与轮辋、中心安装座的衔接位置均做了大圆角过渡处理，在车辆经过颠簸路面承受径向冲击时，应力能够顺着辐条均匀分散到整个轮体结构，不会在衔接位置出现应力集中点。

　　中心安装座设置了同轴的定位止口，安装时能够与车轴轴头精准配合，保证车轮旋转时的同轴度，减少高速转动时的径向跳动量，安装座上的螺栓孔位按照标准节圆分布，能够适配对应规格的车轴法兰盘，安装时无需额外加工适配结构。在设计过程中，首先需要确定轮辋的名义直径与宽度，匹配对应规格的充气轮胎，轮辋的凸缘高度需要符合轮胎安装的标准尺寸，既保证胎圈卡装到位不会脱出，也不会因为凸缘过高导致轮胎拆装困难。辐条的数量与截面尺寸经过受力校核，在满足额定承载要求的前提下尽可能减少材料用量，降低轮体自身的转动惯量，提升车辆起步与制动时的响应速度。轮体的整体外形做了动平衡考量，辐条的分布完全对称，加工成型后无需额外添加过多平衡块即可满足转动平衡要求，

　　减少车辆行驶过程中的车轮抖动问题。安装边界方面，轮体的轴向宽度需要匹配车辆转向节的安装空间，轮辋的偏距设计保证车轮安装后与车架、悬挂部件之间留有足够的间隙，在车轮上下跳动、转向摆动时不会与周边部件发生运动干涉。中心安装孔的尺寸与车轴轴头为间隙配合，装配时能够轻松推入，配合锁紧螺母即可完成轴向固定，螺栓孔的孔径略大于固定螺栓直径，允许安装时存在微小的位置偏差，降低装配难度。这类单体轮结构相比分体式轮辋，整体刚性更强，在承受大扭矩输出时不会出现轮辋与辐条连接松动的问题，适合在大扭矩输出的小型越野车辆上使用，日常维护时只需检查固定螺栓的预紧力，无需对轮体本身做额外的保养操作。在泥泞路面行驶时，

　　放射状辐条之间的空隙能够让沾附的泥土在离心力作用下顺利甩出，不会在辐条之间堆积导致车轮动平衡失效，这也是该结构相比密辐条车轮更适合非铺装路面使用的特点之一。轮辋表面的光滑设计也能减少泥土、砂石的附着，清理时更加方便。从受力特性来看，当车辆承受侧向力时，比如转向过弯或者在侧倾路面行驶，轮辋的凸缘与辐条的侧向抗弯能力能够提供足够的支撑，不会出现轮体变形导致轮胎脱圈的情况。中心安装座的厚度经过加强设计，在承受车轴传递的驱动扭矩时，不会因为扭矩过大出现安装座开裂的问题，螺栓孔周边的局部加厚处理也能避免螺栓压紧力过大导致的孔位变形。
