带通风孔的箱式遮蔽安装结构件

　　这类带通风孔的箱式遮蔽结构件，多应用在工业电控柜体内部、小型设备动力舱的局部防护场景中，核心作用是对舱内零散布线、小型功能模块形成物理遮蔽，避免检修过程中工具误触带电部件或传动结构，同时兼顾舱内空气流通需求，避免局部密闭空间积热影响元器件使用寿命。从实际使用场景来看，这类遮蔽件常安装在设备侧舱的预留安装位上，周边多排布有接线端子排、小型继电器组或是低压控制模块，安装后既不会遮挡模块的操作面，也能在设备外侧形成规整的视觉效果，避免内部走线直接外露。

　　设计这类结构件时，首先要匹配安装位的边界尺寸，主体采用敞口式箱型结构，深度方向要完全覆盖待遮蔽的模块突出高度，预留至少5mm的安全间隙，避免结构件与内部元器件发生硬接触。侧壁的通风孔采用等距排布的圆形通孔，孔径控制在6mm，孔间距保持15mm，既保证足够的通风面积，也能避免较大的杂物从孔洞落入舱内，同时圆形孔的冲压工艺性更好，钣金加工时不会出现应力集中导致的孔边开裂问题。结构件两侧延伸出的带孔安装耳，是整个部件的安装基准，安装耳上的固定孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，抵消柜体焊接或组装时带来的安装位公差，降低现场装配的调整难度。

　　从结构细节来看，主体的折弯边都做了1.5mm的圆角处理，避免锐边划伤安装人员或是磨损线缆表皮，安装耳与主体连接的位置做了三角加强筋压型，提升安装耳的结构强度，避免长期使用后安装耳受震动出现弯折变形。结构件的敞口边缘做了向内的折边处理，一方面提升整个箱型结构的刚性，减少钣金件的薄件震颤问题，另一方面折边形成的导向结构，在安装时能快速对准内部模块的轮廓，提升装配效率。

　　实际选型适配时，要先确认待遮蔽区域的长宽高尺寸，保证遮蔽件的内部净空尺寸完全覆盖待防护区域，同时要核对安装耳的孔位间距，与柜体上预留的安装螺柱位置匹配，若存在小范围的孔位偏差，可利用安装耳上的长圆孔进行微调。这类遮蔽件的表面处理多采用喷塑工艺，颜色与设备柜体保持一致，安装后与周边结构形成统一的视觉效果，同时喷塑层也能提升钣金件的防锈能力，适应车间内多粉尘、少量油污的使用环境。在通风量核算上，侧壁通风孔的总通风面积不小于遮蔽区域对应散热面的30%，保证设备运行时内部的热空气能顺利通过孔洞流通，不会因为加装遮蔽件导致局部区域温度升高。

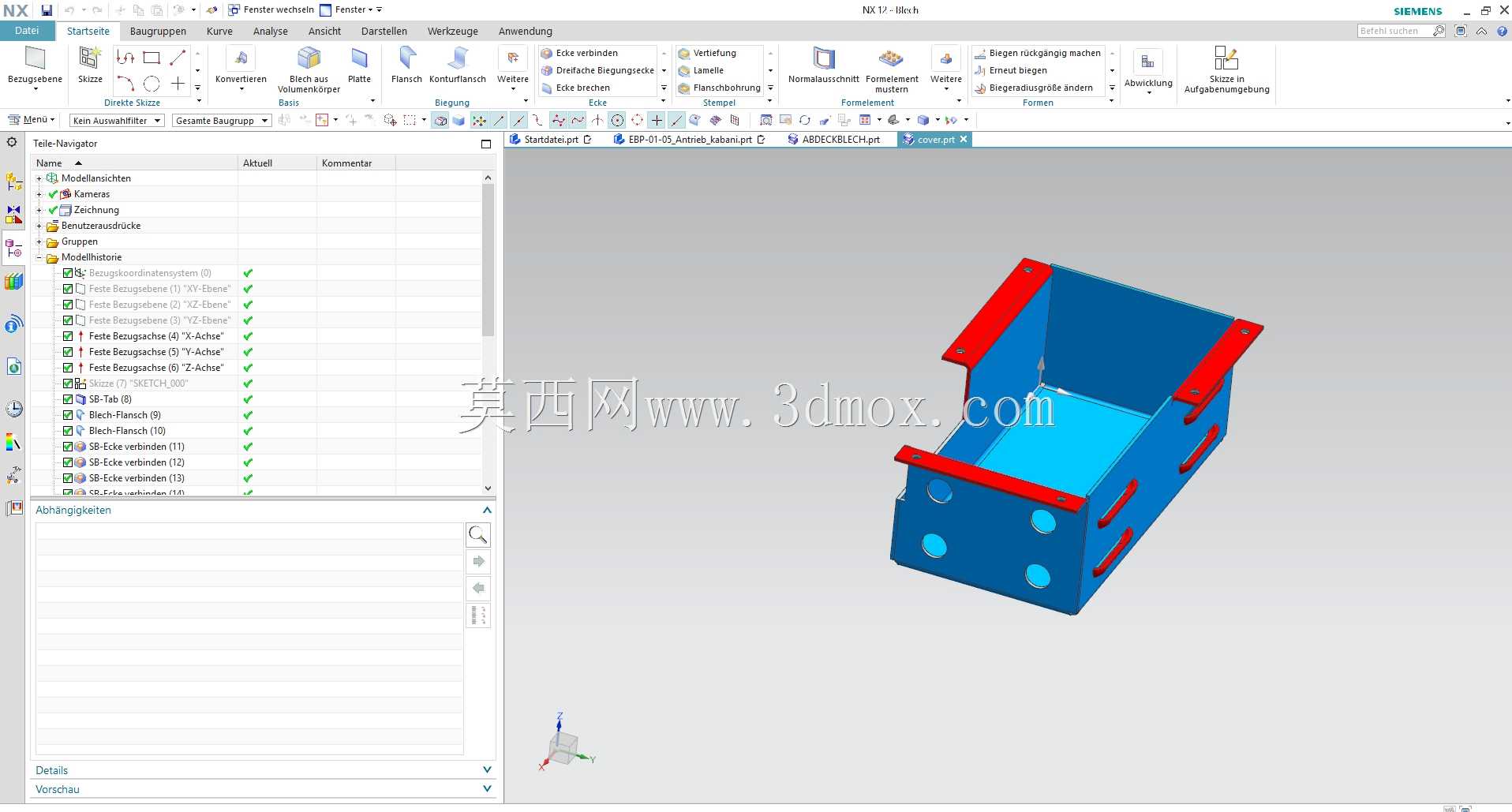

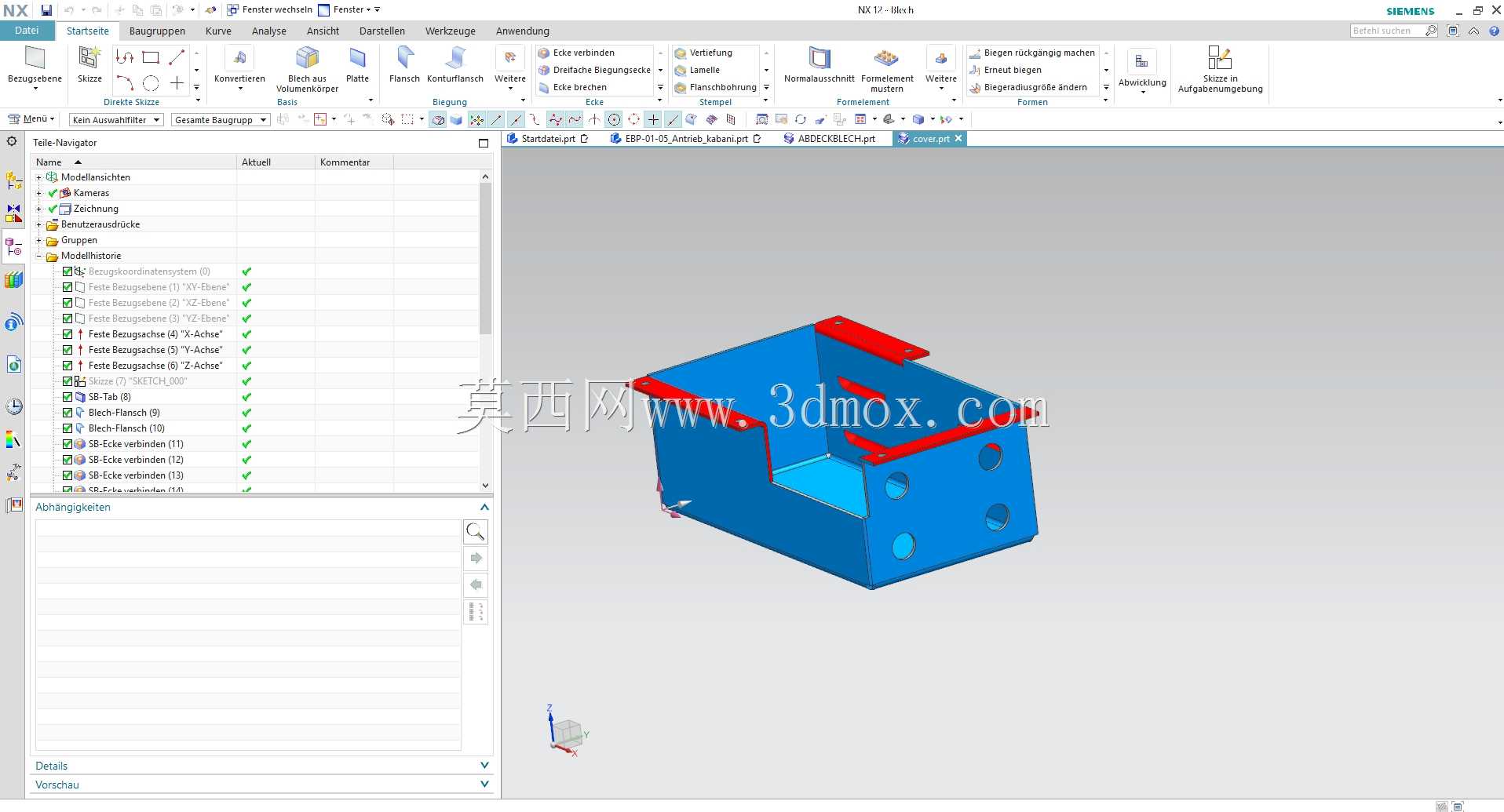

　　建模过程中，这类结构件要优先采用钣金特征进行构建，准确设置折弯扣除参数，保证展开后的下料尺寸与实际加工需求一致，安装孔、通风孔的位置要完全对齐安装基准，避免加工后出现孔位偏差。结构的所有折弯内角都要匹配所选板材厚度的最小折弯半径，避免加工时出现折弯开裂问题，对于安装耳的加强压型，要准确设置压型的深度与圆角，保证压型后既提升强度，也不会导致板材出现过度拉伸变薄的问题。
