辐条式手轮传动操作构件结构设计

　　这类辐条式轮盘构件，多应用在各类需要手动调节、启闭、行程控制的工业设备操作端，常见于管道阀门的启闭操作端、机床进给调节工位、小型起重设备的锁止操作位、输送线张紧机构的调节端，在没有气动、电动自动执行机构的场景，或是需要人工微调、应急操作的工位，这类构件是操作人员和设备传动系统之间的直接交互载体，操作人员施加在轮缘上的扭矩，会通过中心的轮毂连接结构传递到对应的阀杆、丝杠、传动轴上，完成对应的调节、锁止、启闭动作。

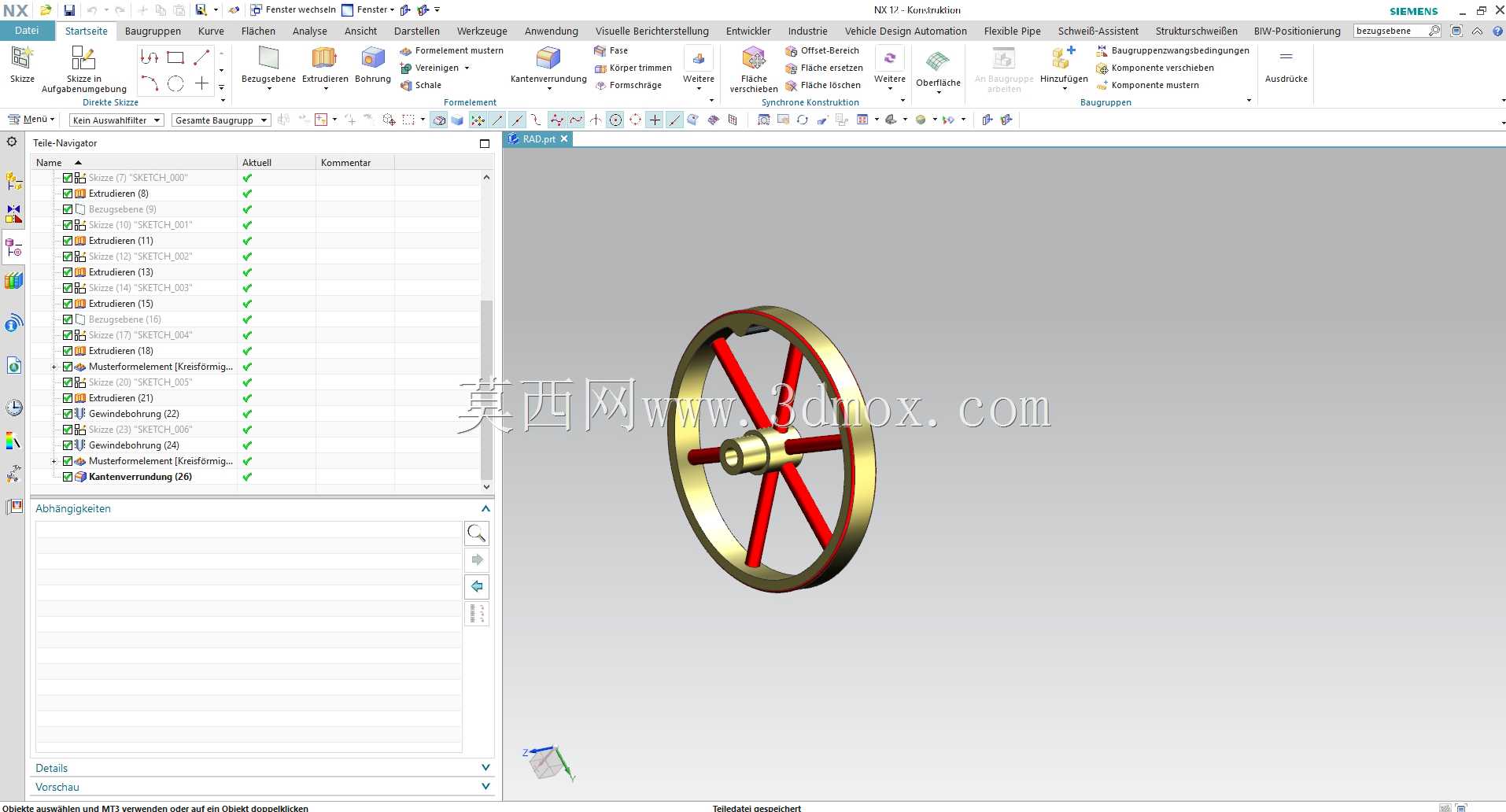

　　从结构设计逻辑来看，这类轮盘采用多根直辐条连接外缘轮圈和中心轮毂的结构，而非实心轮盘结构，核心是在保证整体扭转刚度满足操作扭矩传递要求的前提下，尽可能降低构件自身重量，减少不必要的材料消耗，同时辐条之间的镂空空间也能避免操作时积留油污、切削碎屑，在车间多尘、多油污的使用场景下，镂空结构更便于日常清理，也不会因为杂物卡滞影响操作手感。轮缘部分做了加厚的环形结构，一方面是提升轮盘整体的抗形变能力，操作人员握持施力时轮缘不会出现局部凹陷变形，另一方面加厚的轮缘也能提升转动时的转动惯量，在需要连续转动操作的场景下，操作人员可以借助轮缘的惯性减少持续施力的强度，降低长时间操作的疲劳感。中心轮毂部分设计有和传动轴匹配的安装孔，孔位可根据适配的轴类零件形式加工成键槽孔、方孔、螺纹孔等不同连接形式，保证扭矩传递过程中不会出现轮盘和轴之间的相对滑转，轮毂和辐条的连接位置做了圆弧过渡处理，避免应力集中导致长期受扭后出现辐条根部断裂的问题，这也是手动操作类受力构件必须考虑的疲劳强度设计要点。

　　从安装边界的尺寸匹配逻辑来看，这类轮盘的外径尺寸需要和操作所需的扭矩匹配：需要传递较大操作扭矩的场景，比如大口径截止阀的操作端、重型机床的行程调节端，会选用更大直径的轮盘，利用杠杆原理降低操作人员需要施加的握持力；而需要精细微调的场景，比如精密检测设备的调节端、小型试验装置的操作位，会选用更小直径的轮盘，避免转动惯量过大导致调节过量。轮盘的轴向安装厚度需要和操作位的安装空间匹配，轮毂的轴向长度要保证和传动轴的配合长度足够，不会因为配合长度过短导致连接松动，同时轮盘安装后和设备面板、防护罩之间要预留足够的握持间隙，保证操作人员戴劳保手套操作时不会出现卡手、蹭碰的问题。辐条的数量和截面尺寸也经过受力校核，常规手动操作场景下五根辐条的结构已经能满足扭转强度要求，每根辐条的截面能承受操作人员施加的最大瞬时扭矩带来的拉压载荷，不会出现辐条弯折的情况，同时辐条的排布角度均匀，保证转动过程中任意角度握持施力时，受力都能均匀传递到至少两根辐条上，避免单根辐条受力过载。

　　在实际使用场景中，这类轮盘构件的表面处理也会根据使用环境调整，在普通机加工车间使用的构件多做喷漆或氧化处理，提升防锈能力；在有腐蚀性介质的化工场景使用的构件，会选用耐腐蚀材质或是做镀层处理，避免长期接触腐蚀介质导致构件锈蚀卡滞。轮缘部分可以根据需求加装防滑套，在操作人员手上沾有油污、切削液的场景下，也能保证握持时不会打滑，施加扭矩的过程更稳定。和实心手轮相比，这种辐条结构的轮盘在同等强度下重量能降低40%以上，不仅安装时更轻便，长期安装在传动轴上也不会给轴端带来额外的过大径向载荷，能延长轴端支撑轴承的使用寿命。设计这类构件的时候，还要考虑动平衡的问题，虽然手动操作的转速很低，但如果辐条排布不均匀、轮缘厚度偏差过大，转动过程中会出现卡顿感，影响精细调节时的操作手感，所以建模过程中要保证每根辐条的尺寸、角度完全一致，轮缘的同轴度公差控制在合理范围内，轮毂安装孔和轮缘的同轴度也要满足装配要求，避免安装后轮盘出现偏摆，导致操作时受力不均。
