方形法兰安装式气缸缸体三维结构

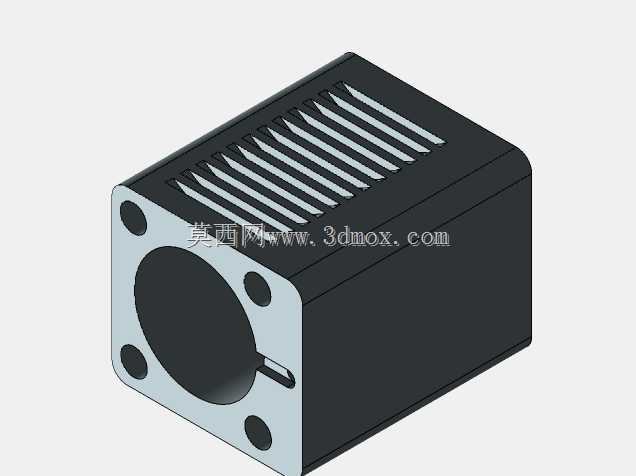

　　在自动化生产线的气动执行回路里，这类方形法兰安装的气缸缸体是承担直线往复动作输出的核心承载部件，常见于轻工装配、电子元器件分拣、小型工件压装、工装夹具夹紧等工位，相比拉杆式圆形气缸，它的方形安装法兰能直接贴合设备安装面板，不需要额外加装安装附件，在紧凑排布的多工位转盘设备、线性模组滑台配套场景里，能大幅压缩安装占用的空间，避免相邻执行元件出现运动干涉。从结构设计逻辑来看，这个缸体采用一体化压铸成型的方形外壳，前端的安装法兰面和缸筒本体做了一体式衔接，没有额外的拼接接缝，能减少长期往复动作带来的连接松动风险；法兰面上均匀布置的四个安装沉孔，位置公差严格控制在0.02mm以内，安装时可以直接通过内六角螺栓固定在设备立板或者安装支架上，

　　沉孔的深度设计刚好能让螺栓头完全没入法兰平面，不会突出平面影响其他部件的贴合安装。缸体侧面排布的多道平行散热槽，是针对高频往复动作场景做的优化设计——气缸在每分钟60次以上的高频往复工况下，活塞和缸筒内壁的摩擦、压缩空气快速充放带来的温度变化，会让缸体内部温度逐步升高，这些散热槽能增大缸体和外部空气的接触面积，加快热量散出，避免密封件因为长期高温出现老化失效，延长整套气缸的维护周期。前端的圆形腔孔是活塞推杆的伸出通道，孔壁做了珩磨处理，表面粗糙度控制在Ra0.8以内，能和活塞密封圈形成良好的动密封配合，减少压缩空气的内泄漏；腔孔旁侧的小开槽是磁性开关的安装导轨槽，不需要额外加装固定支架，就能把磁性开关直接卡入槽内，

　　调整位置时只需要松开开关的紧固螺丝就能沿着槽体滑动，适配不同行程下的活塞位置检测需求，能给设备PLC反馈活塞到位的信号，实现整套动作的逻辑闭环。做三维结构设计的时候，首先要确认缸体的安装边界：法兰面的外形尺寸要和配套设备的安装预留孔位完全匹配，四个安装孔的中心距要和通用安装标准保持一致，保证同规格的气缸可以直接互换，不需要重新加工设备的安装面板；缸体的主体方壳外径要预留足够的壁厚，在1.0MPa的额定工作压力下，缸体的形变率要控制在0.01mm以内，避免因为压力形变导致活塞卡滞；侧面的散热槽深度不能超过缸体壁厚的三分之一，防止开槽位置的结构强度不足，在受压时出现开裂渗漏的问题。还要考虑和端盖、活塞、密封件的配合公差：

　　前端腔孔和导向套的配合采用H7/h6的间隙配合，既保证导向套可以顺利压装到位，又不会出现配合间隙过大导致的推杆晃动；法兰面和设备安装面的平面度公差控制在0.015mm以内，避免安装时因为平面贴合不严，导致气缸安装出现偏斜，长期动作时出现推杆单边磨损、密封件提前损坏的问题。在实际选型配套时，这类缸体适配的气缸通常用于行程在100mm以内的短行程高频动作工位，比如电子产线上的元件吸附抬升、小型零件的定位顶紧、工装夹具的快速夹紧，因为方形结构的抗扭转性能比圆形缸体更好，在承受轻微侧向负载的时候，不会像圆形气缸那样出现缸体转动的问题，动作稳定性更优；安装时要注意法兰面和动作方向的垂直度，保证推杆的运动方向和负载的运动方向完全同轴，避免出现侧向力带来的部件磨损，日常维护时只需要定期检查散热槽内是否积尘，清理槽内的杂物保证散热效率，同时检查安装螺栓的紧固状态，就能保证气缸长期稳定运行。
