办公常用夹持类回形针结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频次极高的小构件，别看它结构简单，实际设计过程中要兼顾的工程细节并不少。从实际使用场景出发，回形针的核心作用是对零散纸质文件做临时夹持固定，区别于订书钉的永久装订，它需要具备可反复拆装、不破坏纸张纤维、夹持后纸张不易散落的特性，同时还要适配不同厚度的文件叠层，从单页薄纸到数十页的常规文档，都能提供稳定的夹持力。

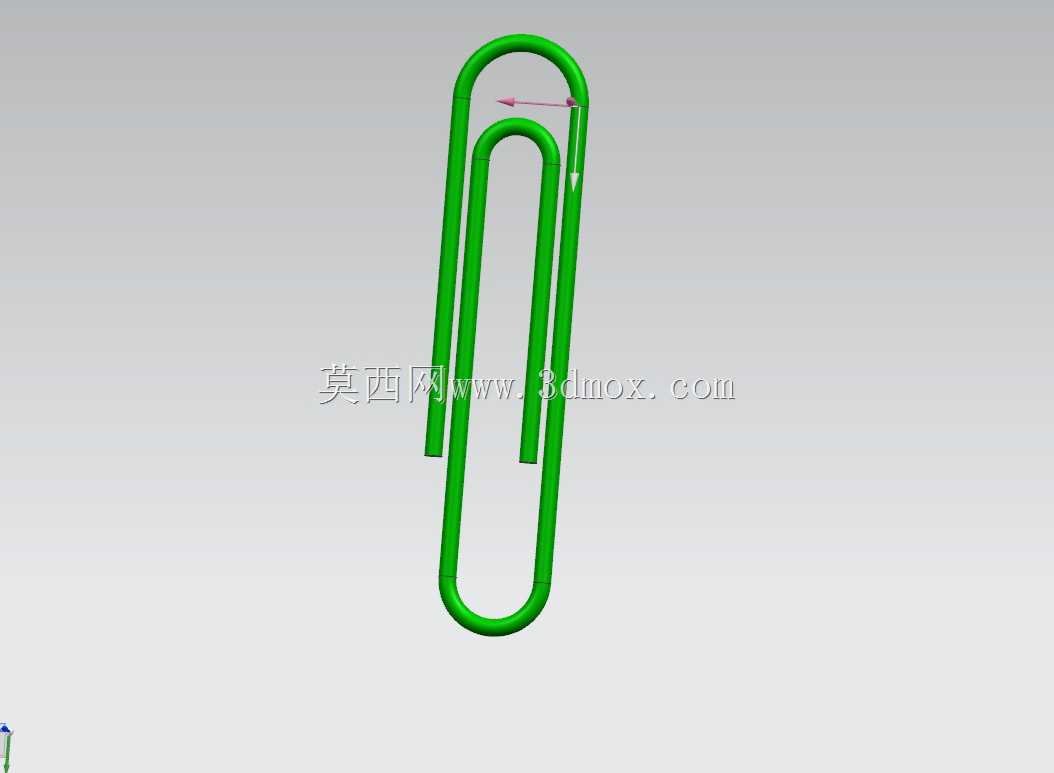

　　设计这类线材弯折类构件时，首先要确定的是线材的直径参数，常规办公用回形针一般选用直径0.8mm到1mm的镀锌钢丝或者覆塑钢丝，这个线径区间的构件既能保证足够的弹性形变空间，又不会因为线径过粗导致弯折应力过大，使用时难以掰开，也不会因为线径过细导致夹持力不足，夹少量纸张就容易松脱。整体的弯折轮廓采用对称的双U型嵌套结构，外层大U型的轮廓长度一般控制在30mm左右，宽度控制在8mm左右，内层小U型的长度比外层短6mm到8mm，宽度比外层窄2mm左右，这种嵌套结构的好处是，当掰开回形针的开口端夹入纸张时，内外两层的线材会分别从纸张的两个面形成环抱式的压紧力，不会像单弯折结构那样容易在纸张上留下明显的压痕，也能避免因为单点受力导致纸张边角被戳破。

　　在弯折的圆角处理上，所有的弯折过渡位置都采用R2到R3的圆角过渡，不能出现直角弯折的结构，一方面是直角弯折位置会产生极大的应力集中，反复弯折几次就容易出现金属疲劳断裂，另一方面圆角结构也能避免尖锐的边角划伤手指或者刮破纸张表面。回形针的两个自由端需要做磨圆处理，不能留有剪切后的尖锐毛刺，这部分细节在建模时很容易被忽略，但实际生产中如果自由端处理不到位，使用时很容易勾坏纸张，甚至划伤使用者的手部皮肤。

　　从安装和使用的边界条件来看，回形针的夹持行程是设计时需要重点校核的参数，正常使用时，开口端的掰开距离控制在3mm到5mm之间就能满足常规文档的夹持需求，这个形变距离下，金属线材的形变处于弹性形变区间内，不会因为过度掰开导致塑性变形，松开后能快速恢复原有轮廓，保证重复使用的性能。如果掰开距离超过8mm，常规线径的钢丝就会开始出现塑性变形，回形针的轮廓会被撑大，后续夹持时的压紧力会明显下降，容易出现松脱的情况，所以在结构设计时，内外层U型的间距要控制在合理范围，既保证足够的夹持空间，又能限制最大的掰开距离，避免使用者过度用力导致构件失效。

　　覆塑层的设计也是这类产品的重要部分，在金属线材外层包覆0.1mm左右的彩色塑料层，一方面能起到防锈的作用，避免金属长期接触空气或者手上的汗液出现锈蚀，污染纸张表面，另一方面塑料层的摩擦系数比光滑的金属表面更高，和纸张接触时能提供更大的静摩擦力，夹持厚文件时更不容易出现滑落的情况，同时不同颜色的覆塑层也能帮助使用者对文件做分类标记，提升办公场景下的使用便利性。

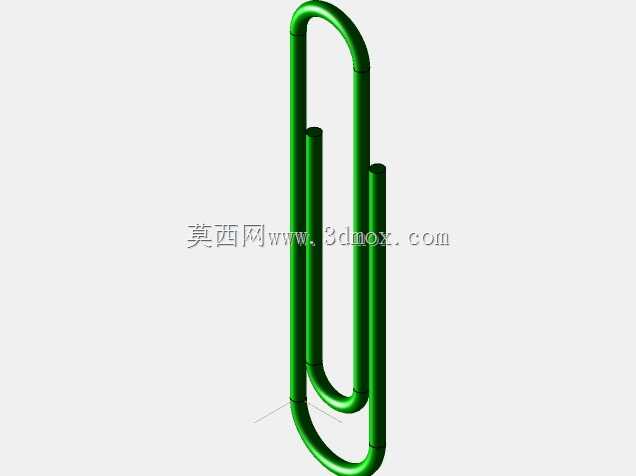

　　建模过程中要重点还原线材的连续弯折特征，保证整个构件的中心线是连续平滑的空间曲线，不能出现弯折位置的错位或者截面突变，所有的过渡位置曲率要连续，这样导出的模型在做后续的有限元应力分析时，才能准确模拟出不同夹持状态下的应力分布情况，找到应力集中的薄弱位置，优化弯折角度和圆角参数。很多新手在做这类简单构件的建模时，容易直接用拉伸或者拼接的方式做实体，忽略了线材弯折过程中的截面扭转和曲率变化，导致模型和实际生产出来的产品存在偏差，实际生产中这类回形针是用专用的线材弯折机一次弯折成型的，整个构件没有拼接焊缝，是一根完整的线材连续弯折而成，所以建模时也要遵循这个工艺逻辑，用扫掠的方式沿着连续的中心线路径生成实体，还原真实的工艺特征。

　　从实际使用的适配性来看，这种结构的回形针除了常规的文件夹持用途，在生产现场也常被用来做临时的线路整理，把零散的信号线或者气管临时捆扎固定，也可以作为小型构件的临时定位销使用，这就要求构件本身的弹性和强度要能适配多场景的使用需求，不能在轻微的外力作用下就出现变形或者断裂。设计时还要考虑堆叠存储的便利性，整个回形针的轮廓是扁平状的，厚度和线材直径一致，大量堆叠时不会出现互相勾连难以分开的情况，这也是双U型对称结构的优势，轮廓规整，存储时占用空间小，适合批量装盒存放。
