肘形流体输送泵结构设计方案

　　在中小流量流体输送工况里，肘形泵的布局优势一直很突出，这类泵不需要额外铺设长距离弯折管路，自身的肘形流道就能完成流体转向，在空间局促的设备集成场景、小型流体循环系统里，比普通直列式离心泵更省安装空间。从实际应用来看，这类泵常被用在小型冷却循环回路、化工试剂小流量输送、实验室流体循环装置里，因为流道弯折角度经过优化，流体在转向过程中的压损比外接直角弯头的管路低15%左右，能减少不必要的能耗损失。

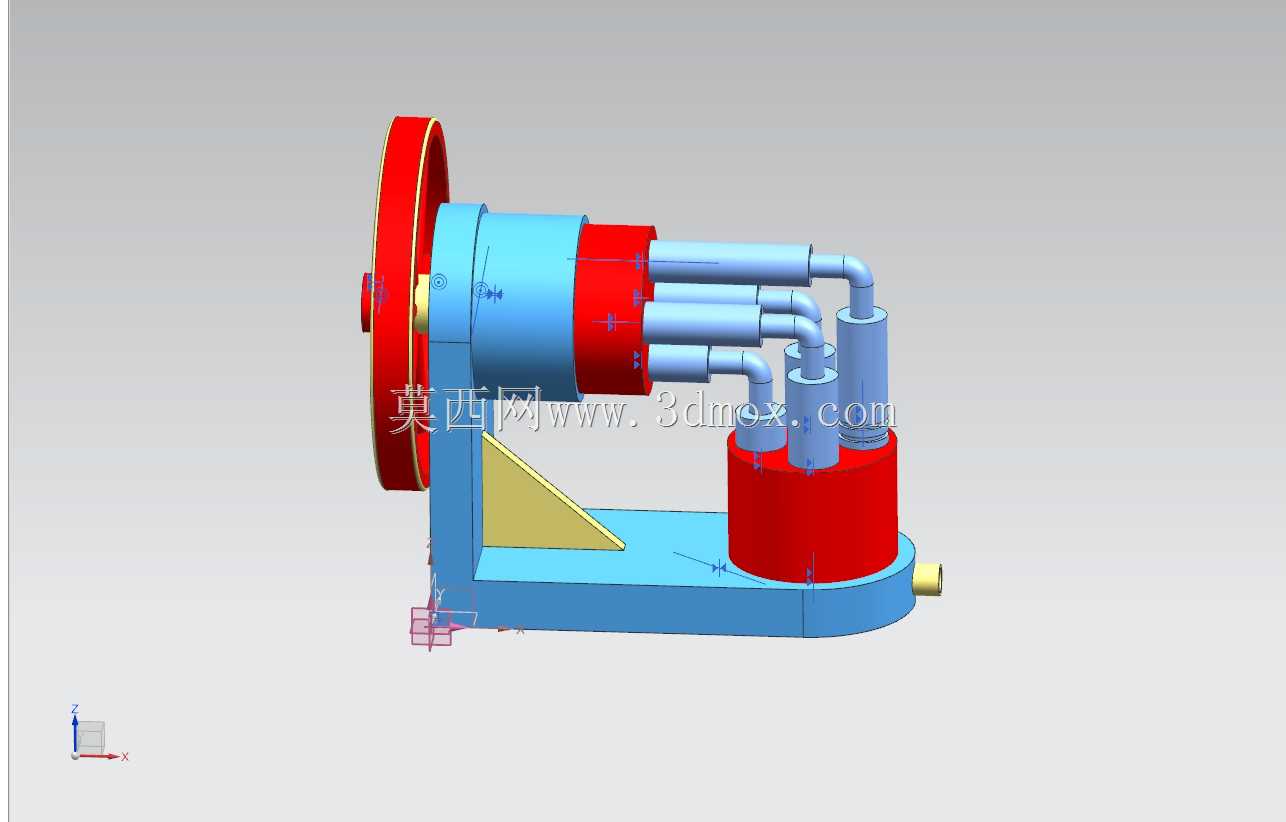

　　看这个结构的设计逻辑，首先是传动端的布局，左侧带轮作为动力输入部件，直接和泵轴连接，省去了额外的联轴器结构，能缩短整体轴向尺寸，带轮的轮辐做了减重处理，转动惯量控制在合理区间，启动时不会给动力源带来过大的瞬时负载。泵体的支撑座采用L型一体式铸造结构，底部预留了安装固定的通孔，支撑肋板设置在传动端和泵腔的连接位置，刚好抵消泵运行时带轮传动带来的倾覆力矩，避免长期运行后泵体出现偏移、轴封磨损过快的问题。

　　流道部分是肘形泵的核心设计，多根并行的引流管从叶轮腔引出，顺着肘形弯折的走向排布，每根管路的弯折半径都做了统一，避免不同管路内流体流速差过大导致的脉动问题。下部的集流腔做了圆弧过渡处理，流体从引流管进入集流腔时不会出现直角撞击，能降低运行时的流体噪音，出口接头设置在集流腔侧下方，和安装基面保持足够的接管空间，外接管路时不需要额外抬高泵体。

　　从安装边界来看，这个泵的整体横向尺寸控制在紧凑区间，带轮外沿到泵体最外侧的距离刚好满足普通V带的安装拆卸空间，不需要预留额外的操作面；垂直方向上，支撑座底面到引流管最高处的高度，适配常见的小型设备机架安装层间距，底部安装孔的孔距符合通用小型泵的安装尺寸规范，可以直接替换同参数的其他类型小型泵，不需要重新加工安装基座。

　　功能特性上，这个结构的密封面都设置在静态连接位置，转动轴的密封位置在传动端和泵腔的隔板处，离流体集流腔有一定距离，即使出现少量介质渗漏，也不会直接溅到传动带轮上，能延长传动部件的使用寿命。泵腔的端盖采用快拆式的连接结构，不需要完全拆解泵体和管路，就能打开端盖检查内部叶轮的磨损情况，日常维护的操作难度很低。

　　设计过程中特意调整了肘形弯折段的角度，没有采用常规的90度直角弯折，而是做了小角度的斜向过渡，让流体在流道内的转向更平缓，减少气蚀发生的概率，尤其是输送含有少量微小颗粒的流体时，这种平缓流道不容易出现颗粒沉积堵塞的问题。支撑座的壁厚做了差异化设计，受力大的传动端安装位置壁厚更厚，流道部分的壁厚在满足耐压要求的前提下做了减薄，控制整体重量的同时不会降低结构强度。

　　在实际选型适配的时候，这个结构的泵可以匹配0.75kW到1.5kW的普通异步电机，通过带轮的传动比调整，可以把叶轮转速控制在1400r/min到2800r/min区间，适配不同扬程、流量的使用需求。进出口的接头采用标准管螺纹规格，不需要定制特殊接头就能和常规流体管路连接，集成到现有设备里的适配成本很低。另外，传动端的轴承座和泵体是一体式加工的，同轴度精度更容易保证，运行时的轴跳动量比分体式轴承座结构更小，能延长机械密封的更换周期，减少后期维护的配件成本。
