钣金设备防护侧盖结构设计方案

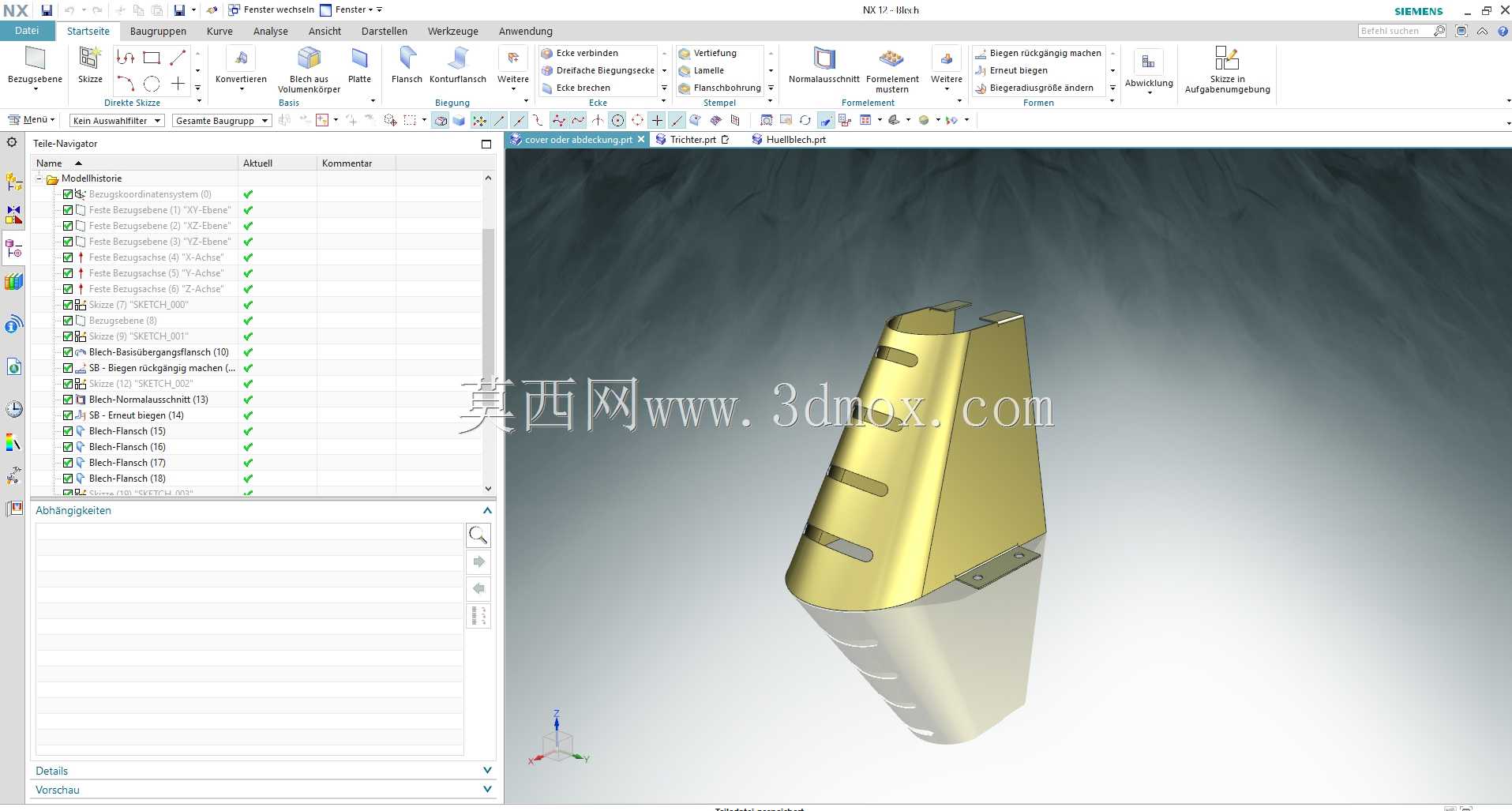

　　这类钣金侧盖多应用在中小型工业设备的外露传动、电气布线区域外侧，主要作用是隔绝设备运行时的飞溅碎屑、外界粉尘侵入内部运动副，同时避免操作人员误触内部带电或运转部件，在轻工输送设备、小型专用加工单元、台式自动化工作站上都能见到同类型结构的应用。从结构形态来看，该盖板采用锥台渐变的曲面构型，并非规则的平面钣金折弯件，整体沿安装端向自由端逐步收窄，曲面过渡处没有尖锐折角，既可以减少设备运行时的气流紊流带来的共振异响，也能避免积尘在盖板顶面长期堆积，日常清洁时仅需沿曲面擦拭即可完成表面清理。盖板侧面均匀开设的多组长条形开槽，并非装饰性结构，这类开槽主要承担两个功能：一是平衡盖板内外的气压差，当设备内部运行产生温升时，

　　腔体内的热空气可以通过开槽缓慢溢出，避免密闭空间内压力顶推盖板产生形变；二是作为观察预留位，日常巡检时无需拆卸盖板，即可通过开槽快速观察内部线缆排布、传动带松紧的大致状态，减少日常维护的拆装工作量。设计这类钣金盖板时，首先要确认安装基准的边界尺寸，底部的折边安装位需要和设备框架的安装孔位完全匹配，安装耳的位置要避开框架上的加强筋、走线槽位置，避免安装时出现干涉。曲面成型的工艺选择上，这类锥台曲面不需要额外开冲压模具，通过钣金数控折弯结合分段成型工艺即可加工，壁厚选取常规设备外壳通用的1.2-1.5mm冷轧钢板即可满足刚度需求，不需要额外增加加强筋，依靠曲面自身的构型就能抵抗常规的外力按压形变，减少额外的焊接工序。安装边界的设计上，

　　盖板底部的安装折边预留了足够的紧固件操作空间，使用常规的十字槽螺钉或者抽芯铆钉即可完成固定，不需要特殊的安装工具。盖板顶端的缺口结构是对应设备顶部的外接管线、操作手柄的避让位，安装时不需要拆卸顶部已装的外接部件，可直接从侧方推入就位，降低现场装配的难度。从实际使用的角度出发，这类盖板的曲面弧度经过反复调整，既不会因为弧度过大占用过多设备外部空间，导致设备整体安装宽度超出预设的工位尺寸，也不会因为弧度过小压缩内部的布线、传动件的布置空间，内部预留的净空可以容纳常规的线缆拖链、小型传动齿轮组的布置需求。表面处理可根据设备的使用环境选择喷塑或者镀锌工艺，在普通车间环境下采用静电喷塑即可达到防锈、耐刮擦的要求，

　　在有轻度腐蚀的环境下可采用热镀锌后喷塑的工艺提升防护寿命。开槽的宽度控制在8mm以内，既满足通风和观察的需求，也能避免操作人员的手指误入开槽接触内部部件，符合机械设备安全防护的基本要求。盖板的自由端做了卷边处理，没有裸露的钣金裁切毛刺，避免安装和维护过程中划伤操作人员，这也是钣金防护件设计时容易被忽略的细节，很多同类产品因为省略卷边工序，在后期拆装时很容易造成手部划伤。在建模过程中，这类曲面钣金需要提前预留折弯回弹的补偿量，不同批次的板材回弹系数存在细微差异，建模时需要将成型后的尺寸公差控制在±0.5mm以内，确保和设备框架的贴合度，避免安装后出现缝隙不均、翘边的问题。和传统的平面折弯盖板相比，这种曲面构型的盖板抗形变能力提升40%以上，同等壁厚条件下，受到侧向撞击时不容易产生永久变形，后期维护时轻微的形变可以通过手工校正恢复，不需要整体更换，降低设备的后期维护成本。
