直列三缸内燃发动机内部结构三维数模

　　这款直列三缸内燃动力装置的三维数模，完整还原了往复式活塞内燃机的核心运动逻辑与装配关系，可直接用于动力总成结构教学、原理演示以及同类型小排量动力单元的前期方案参考。从实际应用场景来看，这类三缸动力单元目前广泛搭载于小排量家用乘用车、轻型摩托动力改装单元、小型通用动力机组以及短途代步电动增程装置中，相比同功率四缸机型，它的整体轴向尺寸更短，整机重量更低，在前置前驱小型车的机舱布局中能留出更多空间给散热模块与乘员舱结构，在通用动力场景下也能降低配套机架的承重要求与安装空间占用。

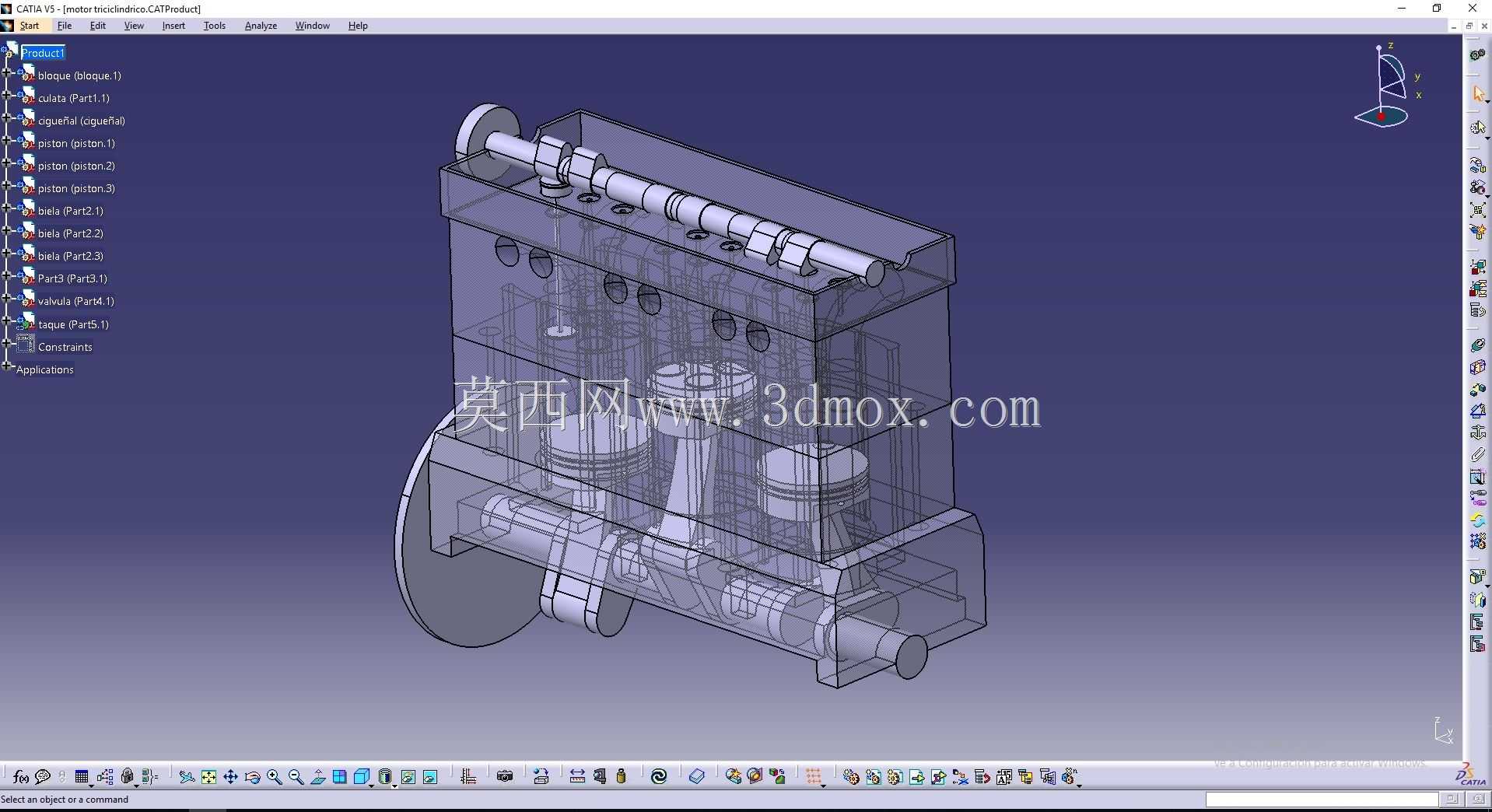

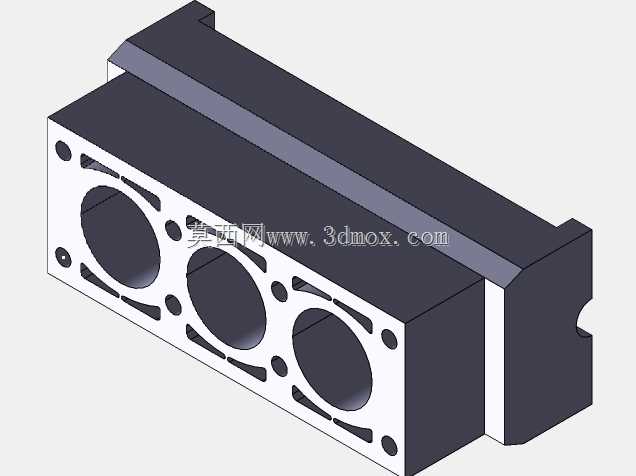

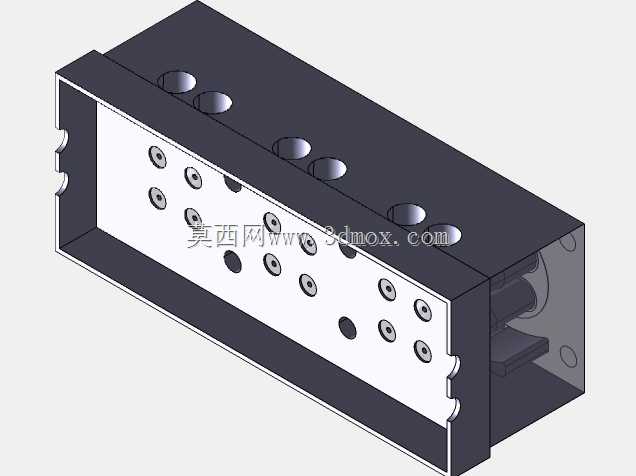

　　数模完整呈现了从缸体、缸盖、曲轴、活塞连杆组到顶置凸轮轴配气机构的全部核心零件，所有运动副的配合边界都按照实际工程装配关系做了约束，可直接做运动仿真演示活塞往复、曲轴旋转、凸轮轴驱动气门开闭的完整工作循环。设计思路上完全遵循量产内燃发动机的成熟布局：缸体采用整体式铸铁/铝合金压铸结构的数模还原，三个气缸沿曲轴轴向等距直列排布，缸筒中心线与曲轴主轴颈轴线垂直，曲轴采用三曲拐120度夹角的平衡设计，抵消一阶往复惯性力矩的同时减少整机振动源，每个曲拐对应一组活塞连杆，连杆大头采用剖分式结构与曲轴连杆轴颈配合，小头通过活塞销与铝合金活塞连接，活塞上的气环、油环槽结构都在数模中做了细节还原，能直观看到密封组件的安装位置。

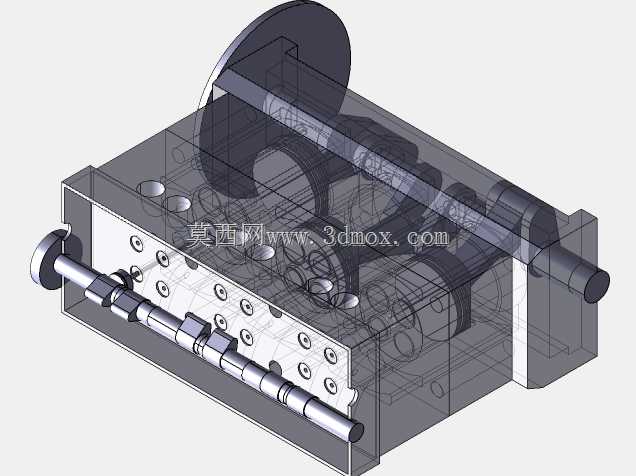

　　顶置凸轮轴布置在缸盖上部，通过凸轮型线驱动进排气门按点火顺序定时开闭，凸轮轴的支撑轴颈、正时驱动端的结构都完整呈现，缸盖内部的进排气道轮廓也做了简化还原，能清晰看到气流从进气道进入气缸、燃烧后从排气道排出的路径。从安装边界来看，这款三缸动力单元的整体轮廓在数模中可直接测量，曲轴输出端位于整机前端，带轮安装位的凸缘尺寸、飞轮端的连接法兰边界都符合通用小排量内燃机的安装接口规范，缸体侧面的机油滤清器安装座、油底壳的下部轮廓、缸盖上部的气门室盖安装面都做了准确还原，在做整车机舱布局或者通用动力机组机架设计时，可直接提取数模的外轮廓做干涉检查，避免后续实际装配时出现零部件空间冲突。

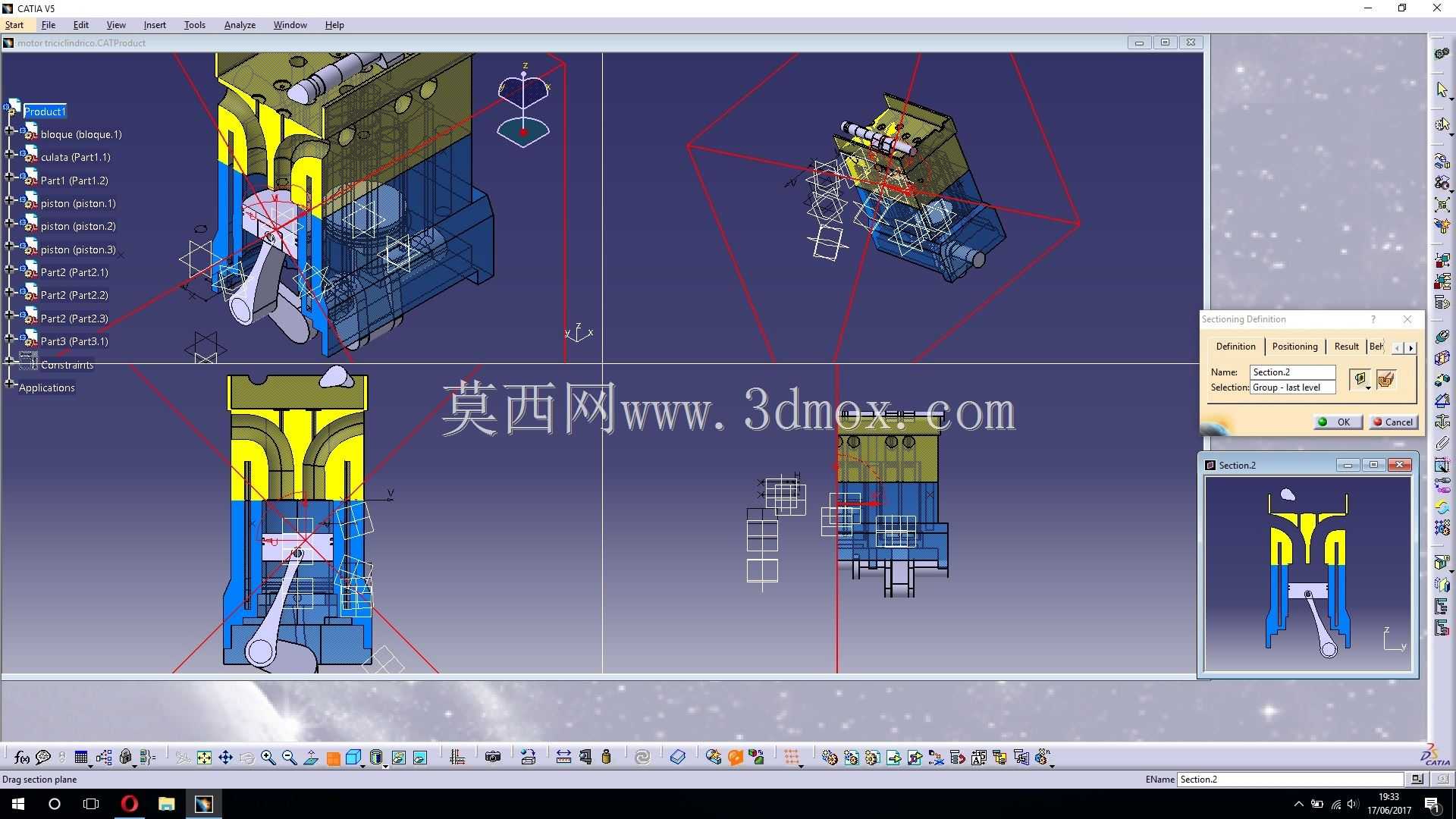

　　不同于只做外观展示的外观数模，这款结构数模把内部所有运动件的配合间隙都做了工程化预留，比如活塞与缸筒的配合间隙、曲轴轴颈与轴瓦的间隙、气门与气门导管的间隙都按照实际设计公差范围做了设定，在做运动学仿真时可以直观观察不同转速下各运动件的运动轨迹，甚至可以搭配热力学仿真模块，模拟不同点火提前角下的活塞受力变化，对于刚接触动力总成设计的工程师来说，能快速建立直列三缸发动机的整体结构认知，理解每个零件在工作循环中的作用；对于教学场景来说，透明化的结构展示比实体拆解教具更方便观察内部运动关系，不需要反复拆装就能看到完整的四冲程工作过程。另外数模中也还原了正时传动区域的结构，能看到凸轮轴与曲轴之间的传动路径，不管是正时皮带还是正时链条的布置空间都在缸体前端做了预留，做附属件设计时可以直接参考这个空间边界布置张紧轮、正时罩等零件，不用重新核算核心运动件的运动空间。
