弯曲快速锁定工具夹持固定结构

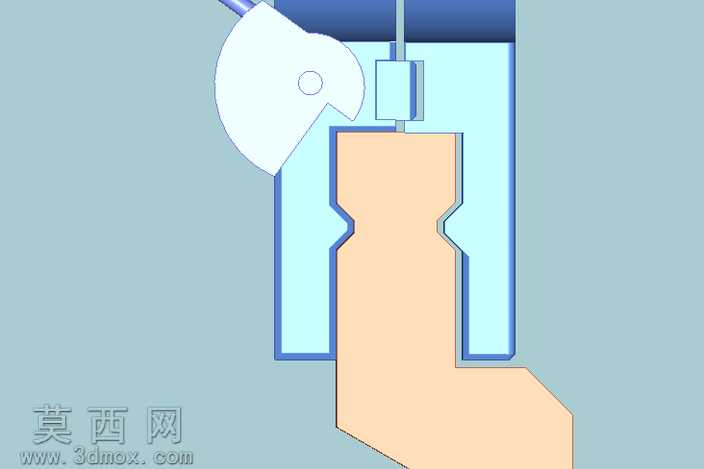

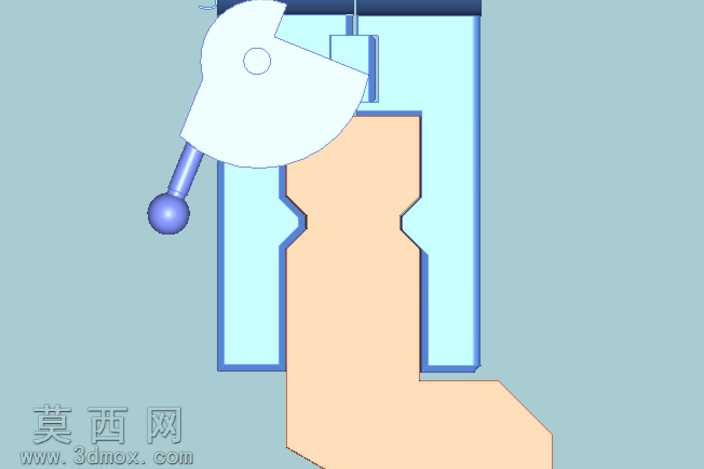

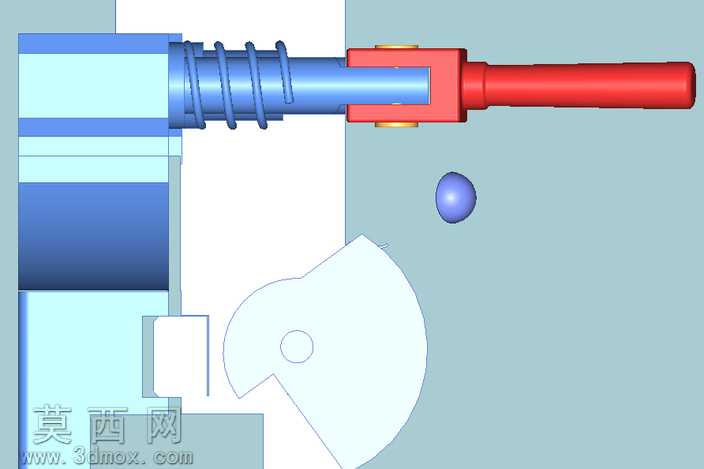

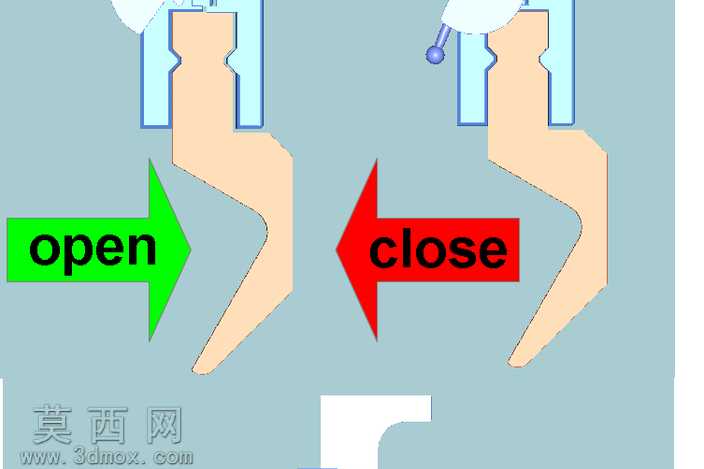

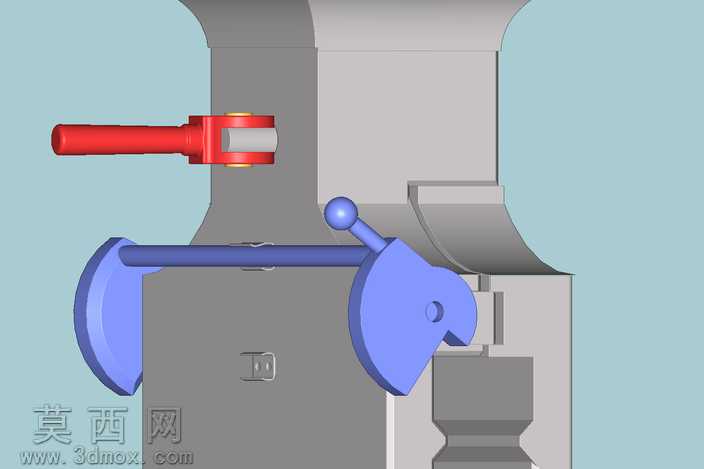

该模型为弯曲式快速锁定工具夹持结构，整体采用三维参数化建模方式完成，建模过程中优先以功能实现为核心逻辑，先完成核心锁止件、夹持基体、定位卡槽的基础轮廓搭建，再逐步细化各部件的配合间隙与倒角细节，保证各运动部件无干涉、装配逻辑符合实际机械运动规律。渲染阶段采用低饱和度的工业配色方案，夹持承载基体使用浅暖橙色哑光材质模拟工程塑料或轻质合金的表面质感，锁止活动件采用浅天蓝色半哑光材质区分功能分区，背景使用低对比度灰蓝色调突出结构本身，同时添加柔和的环境漫反射光，避免强反光遮挡结构细节，让各部件的轮廓边界清晰可辨。材质设置上针对不同功能部件做了区分，活动锁止凸轮部分添加细微的磨砂质感模拟金属件的表面处理效果，基体卡槽边缘添加轻微的高光倒角体现加工精度，所有配合面均做了贴合度校验，保证锁止状态下卡槽与被夹持件的接触面完全贴合。结构设计上采用凸轮式快速锁止原理，活动锁止件通过中心转轴实现摆动，当锁止件转动至工作位置时，其弧形轮廓与夹持基体的异形卡槽形成过盈配合，无需额外紧固件即可实现被夹持工件的快速固定，解锁时仅需反向转动锁止件即可快速松脱，相比传统螺纹锁紧结构操作效率提升明显。夹持基体的卡槽采用双侧对称内凹造型，能够适配对应规格工件的外形轮廓，避免夹持过程中工件出现偏移滑脱，基体底部延伸出的支撑段可与安装基座配合固定，保证整体结构使用时的稳定性。设计过程中重点优化了锁止凸轮的轮廓曲线，通过多次调整弧形段的曲率半径，保证锁止行程适中，既不会出现锁止过紧难以解锁的问题，也不会因锁止行程不足导致夹持松动，同时在各部件的棱角位置均添加了工艺倒角，既避免应力集中提升结构耐用性，也符合实际机加工的工艺要求。
