ArduinoUno开发板防护外壳结构设计

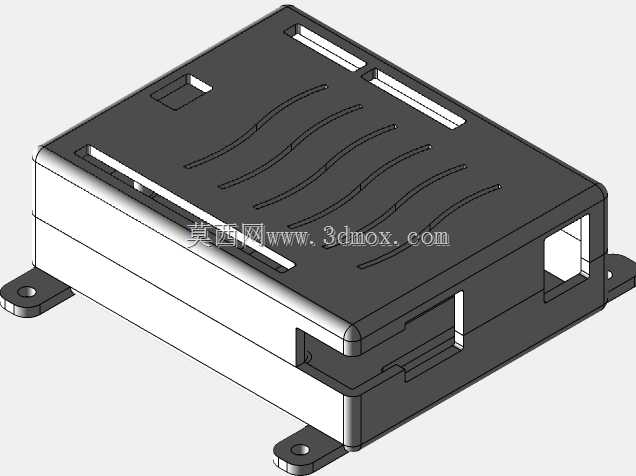

　　在嵌入式开发、创客项目、小型工业控制终端的搭建场景中，裸露的Arduino Uno开发板极易受到外界粉尘、液体泼溅、接线拉扯、外力磕碰的损伤，轻则造成引脚虚接、电路短路，重则直接导致核心板卡报废，配套的防护外壳是这类开源硬件落地应用时不可或缺的结构配件。这款外壳采用上下扣合的分体式结构设计，上盖与下壳通过侧边的卡扣结构实现免螺丝装配，日常拆装调试时无需借助工具即可快速开合，兼顾防护性能与调试便捷性。下壳侧边预留了开发板所有对外接口的精准对位开口，包括USB供电接口、直流电源接口、排针引脚的伸出位，安装后不会遮挡任何外接接线的操作空间，所有开口边缘都做了0.2mm的倒角处理，避免插拔接线时割伤线材绝缘层。

　　上盖表面设计了多道平行的弧形散热凹槽，既可以增加壳体与空气的接触面积提升被动散热效率，也能通过凹凸结构提升上盖的结构强度，减少薄壳注塑件的翘曲变形风险，凹槽的深度控制在0.8mm，不会过度削减壳体的壁厚导致防护性能下降。壳体两侧延伸出带安装孔的固定耳，安装孔中心距匹配标准的35mm导轨安装位与通用面板开孔尺寸，既可以通过M3螺丝将外壳固定在设备机柜的安装面板上，也能搭配导轨卡扣直接卡在DIN导轨上，适配工业控制柜、桌面实验台、小型智能设备内部等多种安装场景。上下壳合模后的内部型腔完全贴合Arduino Uno标准板的外形轮廓，预留了0.3mm的装配间隙，既不会因为间隙过大导致板卡在壳体内晃动，

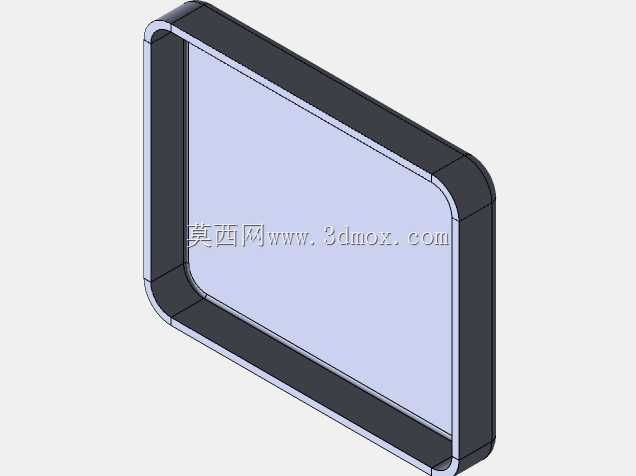

　　也不会因为尺寸过盈造成装配时挤压板卡上的贴片元件，型腔内部在对应板卡定位孔的位置设置了四个高度2mm的支撑柱，支撑柱顶端做了定位凸台，板卡放置后可以直接卡在凸台上，不需要额外打胶或者螺丝固定就能限制板卡的上下、左右位移。壳体的壁厚均匀控制在1.5mm，符合通用ABS注塑件的壁厚设计规范，既可以保证壳体的结构强度，在承受1米高度的自由跌落时不会出现开裂，也能避免注塑过程中出现缩痕、缺胶等成型缺陷。上盖与下壳的扣合位置设计了1mm的重叠止口，扣合后止口位置可以形成迷宫式密封结构，能够阻挡大部分粉尘从合模缝隙进入壳体内部，满足日常室内使用场景的基础防护需求。在实际项目应用中，这类外壳不仅可以用于开发阶段的板卡防护，

　　也可以直接作为小型智能终端的成品外壳使用，比如环境监测节点、小型数据采集器、DIY智能控制器等场景，不需要额外重新开模制作壳体，大幅缩短小型智能硬件的开发周期。设计过程中针对板卡上发热较大的电源芯片、主控芯片位置，对应的壳体内壁没有设置加强筋，预留了足够的空气流通空间，避免加强筋贴住芯片影响热量散发，同时上盖的散热凹槽正好对应主控芯片的上方区域，热量可以通过凹槽快速导出到壳体外部。固定耳的位置做了局部加厚处理，厚度达到2.5mm，避免螺丝锁紧时固定耳出现开裂，安装孔的直径设计为3.2mm，可以兼容M3螺丝、自攻螺丝等多种固定件，适配不同场景的安装需求。壳体的所有边角都做了R1.5的圆角处理，既可以避免安装调试时锋利的边角划伤操作人员，也能提升注塑成型时的熔体流动性，减少尖角位置的应力集中问题，提升壳体的抗冲击性能。
