卡丁车转向可调式连接拉杆结构设计

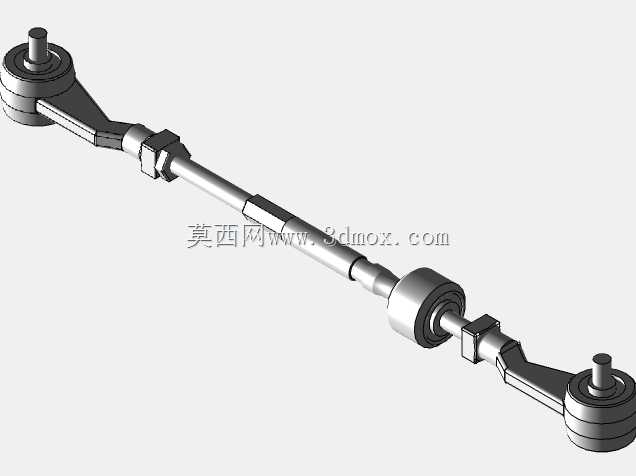

　　在场地娱乐卡丁车的底盘转向系统设计中，这类可调式连接拉杆是衔接左右转向节与转向机输出端的核心传力部件，日常场地运营的卡丁车每跑满20小时就需要检查拉杆的锁紧状态，避免长期颠簸导致螺纹松旷引发转向虚位。从结构功能上看，两端的球头接头自带密封防尘结构，能够在转向轮随路面起伏上下跳动、随转向动作左右偏转的复合运动状态下，始终保持无卡滞的力矩传递，不会因为悬架的跳动行程产生运动干涉，球头内部的预紧弹簧可以自动补偿长期磨损产生的间隙，维持转向手感的一致性。中间的杆体采用分段螺纹对接结构，两端分别加工正、反牙外螺纹，配合中间的锁紧螺母结构，不需要拆卸两端的球头固定销，只需要松开两侧锁紧螺母转动中间杆体，就可以精确调整拉杆的总有效长度，

　　这个调整功能直接对应卡丁车的前束参数校准，不同场地的路面抓地力、不同车手的驾驶习惯，对前束值的要求存在细微差异，通过拉杆长度调整就能快速完成底盘参数匹配，不需要更换任何零部件。做三维建模的时候，首先要确认两端球头的安装边界：球头固定销的直径要和转向节、转向摇臂的安装孔位保持过渡配合，销孔的开口销预留槽位置要保证安装后锁止空间充足，避免插装开口销时和周边的悬架摆臂、轮毂加强筋产生空间干涉。杆体的直径选择要匹配卡丁车的最大转向力矩，娱乐型卡丁车的转向拉杆通常采用实心圆钢加工，在保证抗扭、抗弯强度的前提下，尽量降低杆体自身重量，减少转向系统的簧下质量连带影响。建模过程中要预留足够的运动仿真空间，把转向轮打满左、右极限位置，

　　悬架压缩到最大行程、拉伸到最长行程的几个极限位置都做干涉检查，要保证拉杆在全行程状态下，不会和车架主梁、制动油管、轮毂内侧发生剐蹭，尤其是中间的调节锁紧螺母，外六角的尺寸不能设计过大，否则在车轮大角度转向时容易蹭到轮胎内侧的胎壁，长期磨损会引发爆胎风险。这类拉杆的设计还要考虑日常维护的便利性，中间调节部位的螺纹长度要预留足够的调整余量，既要覆盖新车组装时的初始长度匹配，也要覆盖球头长期磨损后产生的间隙补偿调整量，锁紧螺母的边角要做倒角处理，方便维修人员用普通开口扳手就能快速完成锁紧操作，不需要专用工装。在实际装车测试中，这类拉杆的长度公差要控制在0.5mm以内，左右两侧拉杆的长度差过大会导致左右转向角度不一致，

　　车辆过弯时会出现转向半径不对称的问题，影响驾驶操控手感，甚至在高速过弯时引发推头风险。球头的摆动角度设计要满足悬架最大跳动量的需求，通常球头的允许摆角要比实际最大工作角度大15度以上，避免在极限颠簸路面出现球头拉脱的故障。杆体中间的光杆段和螺纹段的衔接位置要做圆角过渡，避免应力集中，长期承受交变转向力矩时在螺纹退刀槽位置发生断裂。很多新手设计师在做这类结构的时候，容易忽略锁紧螺母的防松设计，除了标准的六角锁紧螺母之外，还可以在螺纹配合面涂覆中等强度的螺纹锁固胶，进一步避免场地颠簸导致的螺母松动，毕竟卡丁车的运营场景里，连续的路面冲击振动很容易让螺纹连接出现松退。另外两端球头的防尘罩要选用耐油耐老化的橡胶材质，建模时要预留防尘罩的压缩变形空间，避免球头大角度摆动时防尘罩被挤压破损，导致泥沙进入球头摩擦副，加速球头的磨损。从安装流程上看，装车时首先要把方向盘固定在正中位置，再调整两侧拉杆长度让前轮处于标准前束值，之后再锁紧两侧的固定螺母，插好开口销锁止球头销，整个安装过程不需要复杂的专用工具，普通维修人员借助卷尺、扳手就能完成操作，非常适配场地卡丁车高频维护、快速调整的运营需求。
