带适配连接结构的11kW潜水电机结构设计

　　在市政给排水、矿井疏干、农田深井提水、水下工程作业等场景中，潜水电机作为潜水泵组的核心动力输出部件，其结构可靠性直接决定整套提水设备的无故障运行周期。常规潜水电机在对接不同规格泵体、延伸传动轴系时，往往需要现场加工过渡连接段，不仅装配同轴度难以保证，长期在水下承压、交变载荷工况下还容易出现连接位松脱、密封失效、轴系跳动超差等问题，这款集成了专用适配结构的11kW潜水电机，正是针对这类现场适配痛点完成的结构优化设计。

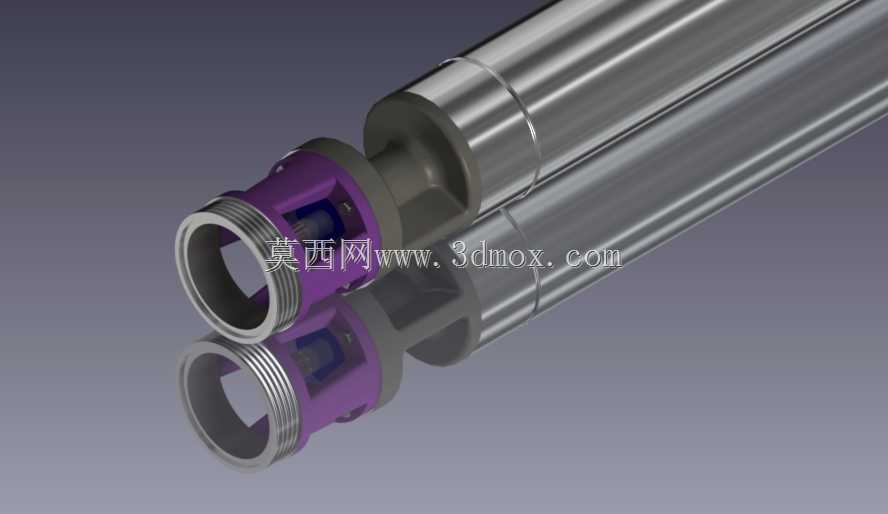

　　从功能特性来看，这款电机的适配段采用了一体化的刚性连接设计，连接端加工有标准管螺纹结构，可直接与对应通径的泵体进水段、扬水管路实现旋合装配，无需额外配置过渡法兰或现场焊接连接段，大幅降低现场装配的工作量。适配段内部集成了轴系对接的定位结构，电机输出轴与泵轴的对接位设置有同轴定位止口，装配时可直接实现轴系的自动对中，能将轴系装配后的径向跳动量控制在0.03mm以内，有效避免水下运行时轴系偏磨导致的机械密封损坏、轴承过热烧蚀等常见故障。适配段与电机主体的连接位采用了双重静密封结构，一道为O型圈径向密封，一道为端面压紧密封，可在不超过100米的水下承压环境下保持可靠密封，杜绝外部水体渗入电机内腔导致的绕组绝缘失效问题。

　　在设计思路上，这款电机的整体结构充分考虑了水下运行的特殊工况，电机外壳采用无缝不锈钢管材加工而成，外壁做镜面抛光处理，减少水下运行时的水流阻力，同时避免长期浸泡在水体中出现锈蚀结垢的问题，保证电机外壳的散热效率。电机的内腔采用充油式密封结构，内腔填充的绝缘冷却油不仅可以对绕组、轴承进行持续润滑冷却，还能平衡电机内外的压力差，减少外部水压对密封结构的持续载荷，适配段的结构设计特意做了流道优化，连接位的内壁做圆弧过渡处理，不会在对接位置出现水流涡流，避免水流携带的泥沙在连接位沉积磨损密封件。电机的出线端同样采用了一体化密封结构，电缆与电机端盖的连接位采用硫化密封处理，杜绝水体沿电缆缝隙渗入电机内部的风险。

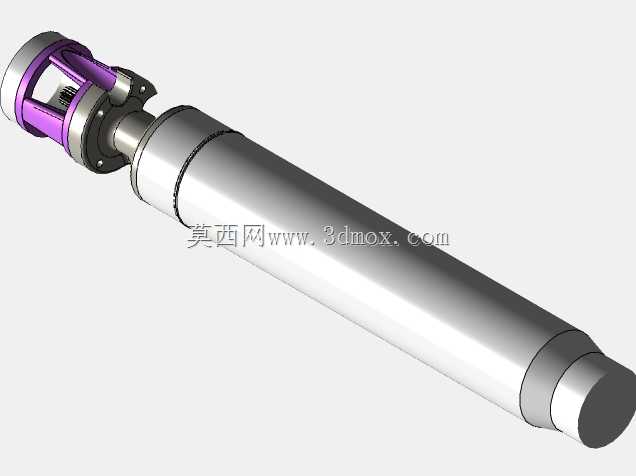

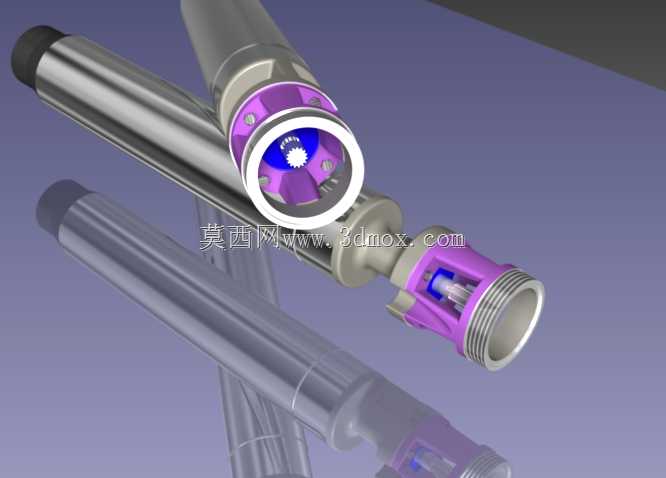

　　从安装边界与尺寸配合来看，这款电机的主体为等直径圆柱结构，整体外径尺寸适配常规6英寸井径的深井安装要求，可直接下放至标准井管内，无需额外扩井作业。适配端的螺纹规格匹配行业通用的潜水泵连接标准，可直接对接同功率等级的清水泵、污水泵、泥沙泵等不同功能的泵头，也可通过适配段连接加长传动轴，实现更深水位的提水作业。电机的轴向尺寸经过优化，适配段的长度控制在合理范围内，不会因为增加适配结构导致电机整体长度过长，影响整套泵组的下井安装，同时适配段的外部做了等直径设计，与电机主体外壳保持一致的外径，在下放过程中不会出现台阶卡滞井壁的问题。在装配公差的设计上，适配段与电机主体的配合采用H7/h6的间隙配合，装配时可轻松实现对位，连接螺纹的公差采用6H/6g的配合精度，既保证旋合的顺畅性，又能避免螺纹间隙过大导致的连接松动，轴系对接的花键结构采用变位设计，可传递更大的扭矩，在电机满功率输出时不会出现花键压溃、磨损的问题。

　　在实际应用中，这款带适配器的潜水电机可广泛应用于不同场景的提水作业，在农田灌溉场景中，可直接对接现有不同规格的井用泵头，无需更换整套泵组即可完成动力部件的替换，降低设备更新成本；在矿井疏干场景中，可靠的密封与连接结构可适应含泥沙的水体环境，减少设备故障停机时间；在市政给排水的应急抢险作业中，快速对接的适配结构可大幅缩短设备现场组装的时间，提升应急响应效率。设计过程中还充分考虑了维护便利性，适配段与电机主体采用可拆卸式连接结构，当适配段出现磨损或需要对接其他规格泵头时，只需拆卸连接螺栓即可更换适配段，无需拆解电机主体，大幅降低后期维护的成本与工作量。轴系的支撑结构采用了双列角接触球轴承与深沟球轴承组合的配置，可同时承受径向载荷与轴向的水推力，适配段内部预留了足够的轴承安装空间，保证轴系在长周期运行下的支撑刚度，避免轴系窜动导致的密封件磨损。
