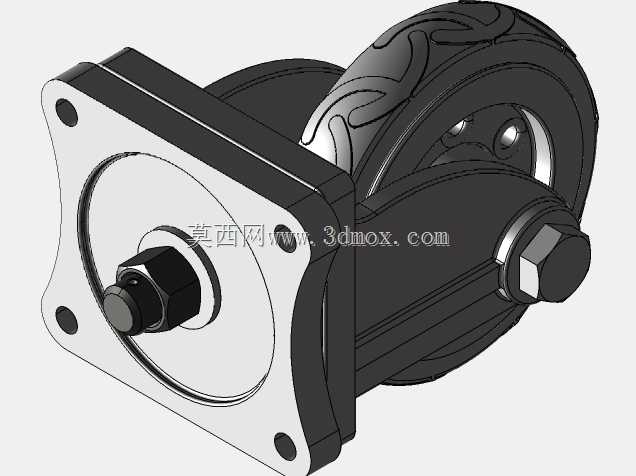

带安装法兰座的重载定向行走滚轮组件

　　这款带一体式法兰安装座的定向行走滚轮组件，在各类工业移动设备、轻型输送线配套台车、仓储周转AGV辅助支撑轮、工装夹具移动底座的设计选型中有着极高的适配性，区别于市面上常见的分体式脚轮结构，它将安装基座、轮轴支撑、滚轮本体做了集成化设计，能大幅减少设计人员在做移动机构时的零件选型与装配校核工作量。从实际应用场景来看，这类轮组常被用在车间内部的定点周转料架、小型自动化设备的移动机座、需要短距离移位的工装台架上，也可作为重型输送设备的侧边辅助导向轮使用，轮面采用带防滑纹路的弹性材质，在环氧地坪、水磨石地面、薄钢板铺设的车间通道上行走时，不会产生硬质轮面的刺耳噪音，同时能缓冲地面微小凸起带来的冲击，避免设备上的精密传感器、仪表因为行走震动出现读数偏差。

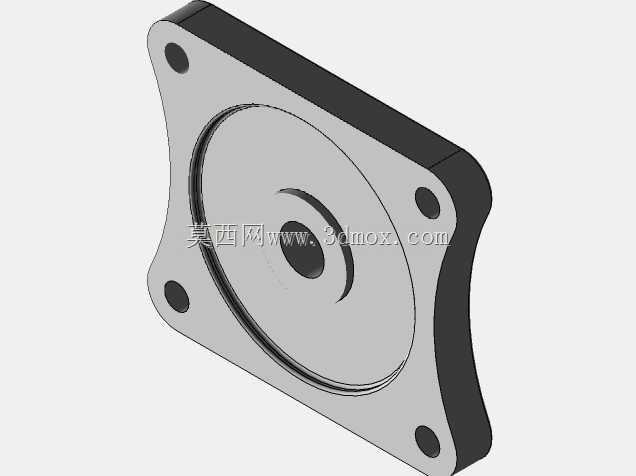

　　从结构设计思路上看，这款轮组的安装基座采用方形法兰结构，四个安装孔呈对称分布，安装时不需要额外做复杂的定位靠山，只需要在安装底板上按照孔位坐标打对应的沉头孔或者通孔，用螺栓直接锁紧即可，法兰面和安装底板完全贴合，能保证轮组的安装垂直度，避免因为安装偏斜导致轮体单边磨损、行走卡滞的问题。轮轴部分采用台阶式轴结构，轴端用六角螺母加防松垫片锁紧，日常维护时只需要拆开端部螺母就可以更换滚轮或者内部的转动衬套，不需要将整个法兰座从设备上拆下，能大幅降低后期运维的拆装工作量。轮体的支撑部分采用金属轮毂结构，相比全塑料轮毂的承重能力提升40%以上，轮面的防滑纹路采用交错式的块状花纹设计，不仅能提升行走时的抓地力，在轮面沾有少量切削液、车间浮尘的情况下，也不会出现打滑偏移的问题，同时纹路的沟槽深度控制在合理范围，不会卡入车间常见的铁屑、塑料边角料等杂物，避免行走时出现颠簸。

　　从安装边界与尺寸适配的角度来说，这款轮组的法兰座厚度经过优化，在保证结构强度的前提下尽可能压缩了安装高度，对于设备底部安装空间有限的场景十分友好，轮体的宽度经过载荷校核，在额定承重范围内轮面的比压控制在地面材质允许的范围内，不会压坏普通的环氧地坪涂层。轮组的转动部分采用免维护的衬套结构，不需要定期加注润滑脂，适合在无尘车间、食品包装生产线这类不方便定期做润滑维护的场景使用，同时衬套的间隙经过严格控制，轮体的径向窜动量控制在极小范围内，当设备需要做精准定位停靠时，不会因为轮组窜动导致定位偏差。在做三维建模装配时，这款轮组的安装基准面就是法兰的贴合面，设计人员只需要将这个面和设备的底部安装板做重合配合，再将四个安装孔和安装板上的孔做同轴配合，就可以完成快速装配，不需要额外调整轮组的朝向，因为是定向轮结构，轮体的滚动方向和法兰边的平行度在零件加工时就已经做了精度保证，装配后不需要额外做方向校正，就能保证轮组的行走方向和设备的预设行进方向完全一致。

　　在实际选型匹配时，需要注意这款轮组为定向行走结构，不具备转向功能，如果设备需要全方向移动，需要搭配对应的万向轮组配合使用，通常的布置方式是两个定向轮作为驱动侧或者固定行走侧，两个万向轮作为转向侧，这样的布置方式既能保证设备行走时的直线性，又能灵活转向。另外轮组的安装螺栓强度需要和额定承重匹配，避免因为螺栓强度不足导致轮组脱落，安装时需要在法兰面和设备底板之间增加薄的防滑垫片，避免设备启停时因为惯性导致轮组移位。这款轮组的轮轴和法兰座之间采用过盈配合加定位销的固定方式，相比普通的螺栓压紧轮轴结构，能承受更大的侧向冲击力，当设备经过地面的沟槽、接缝时，产生的侧向冲击不会导致轮轴从座体中脱出，提升了使用的可靠性。轮体的端面和法兰座之间留有合理的间隙，不会因为加工误差导致轮体和座体发生摩擦，同时间隙大小控制在合理范围，不会让较大的杂物卡入间隙中导致轮体卡死。
