桌面便携小型台扇结构设计方案

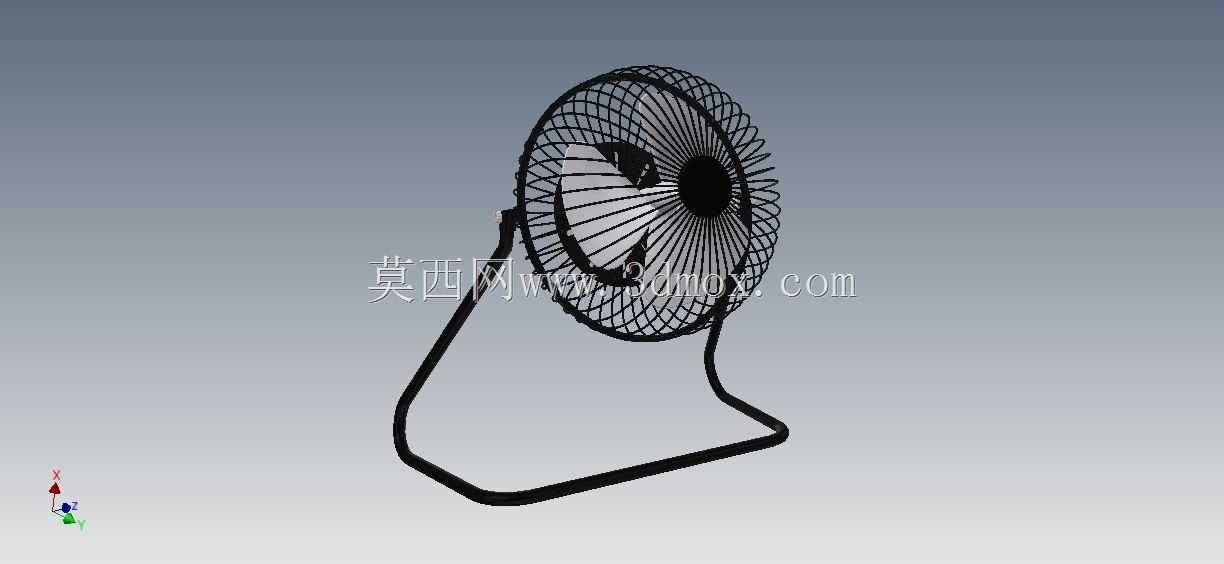

　　这款桌面小型台扇的结构设计，核心围绕近距离小范围通风的使用需求展开，适配办公桌面、宿舍床头、小型工位等局促使用场景，区别于落地扇、吊扇等大空间通风设备，其送风覆盖范围控制在使用者周边0.5-1.2米的半径区间，避免大范围送风造成的能源浪费，也能精准满足单人局部降温、空气流通的实际需求。从整体结构拆分来看，产品主要分为防护网罩组件、扇叶转动组件、一体式弯折支架、内置驱动模块四个核心部分，没有多余的冗余结构，整体装配零件数量控制在较低水平，既能够降低生产环节的装配复杂度，也能减少长期使用过程中的故障点位。

　　防护网罩采用径向辐条搭配环形加强筋的结构设计，网条间隙控制在8mm以内，符合家用小电器的安全防护要求，能够避免使用过程中手指误触转动扇叶造成的伤害，同时网罩的环形筋条做了圆弧过渡处理，没有尖锐棱角，拆装清洁时不会划伤手部。网罩前后两部分采用卡扣式连接结构，无需额外螺丝固定，日常拆卸清洁扇叶与网罩积灰时，不需要借助额外工具，徒手即可完成拆装操作，适配普通用户的日常维护需求。扇叶部分采用三叶片斜切式设计，叶片曲面经过送风角度优化，转动时能够将气流以平缓的角度推送出去，避免直吹人体产生的生硬风感，同时叶片做了动平衡校准，在额定转速下转动时不会产生明显的振动与异响，搭配支架底部的防滑胶垫，能够避免设备运行时在光滑桌面产生位移。

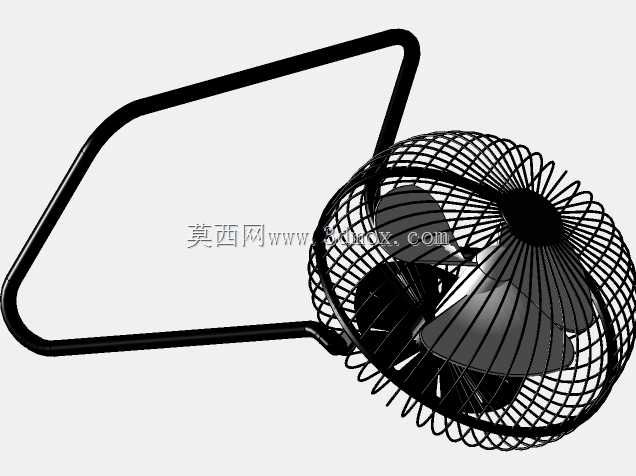

　　一体式弯折支架是这款产品结构设计的核心亮点，区别于传统台扇的分体式底座加立杆结构，这款支架采用单根金属杆件一体弯折成型，底部形成U型支撑底座，支撑跨度达到180mm，重心落在底座几何中心范围内，即使受到轻微的外力碰撞，也不容易出现侧翻倾倒的问题。支架向上延伸的部分直接连接网罩背部的转动铰接点，铰接点采用阻尼转轴结构，支持上下0-120度的送风角度调节，调节时阻尼力度均匀，调整到任意角度都可以稳定保持，不会出现自行滑落的问题，使用者可以根据自身坐姿、使用位置灵活调整送风方向，不需要挪动整个风扇的摆放位置。支架的杆件表面做了喷塑处理，触感光滑不易留指纹，同时具备一定的防锈能力，即使在相对潮湿的桌面环境下长期使用，也不会出现表层锈蚀脱落的问题。

　　从安装边界与尺寸适配来看，这款台扇的整体高度控制在280mm以内，网罩直径为180mm，底座前后纵深为160mm，摆放时占用的桌面面积不足0.03平方米，即使在摆放了显示器、键盘、水杯等物品的紧凑办公桌面上，也能找到合适的摆放位置，不会占用过多的操作空间。设备的供电模块内置在网罩背部的壳体中，采用低压直流供电方案，供电线路从支架杆件内部穿过，没有外露的走线，既能够让整体外观更加简洁，也能避免线材外露造成的缠绕、剐蹭问题。驱动电机采用静音直流无刷结构，运行时的噪音控制在35分贝以内，即使在安静的办公环境、夜间休息场景下使用，也不会产生干扰正常工作、休息的明显噪音。

　　在结构可靠性设计上，这款产品的所有转动配合部位都采用了耐磨自润滑材质，长期反复调整角度、启停运行也不会出现明显的磨损松旷问题。网罩材质采用抗冲击ABS工程塑料，即使不慎从桌面高度掉落，也不会出现网罩碎裂的问题，具备足够的抗摔耐用性。整体结构没有设计复杂的升降、摇头等附加功能，核心聚焦基础送风需求，减少了多余功能带来的结构复杂度与故障概率，能够在控制生产成本的同时，提升产品的长期使用稳定性。日常使用过程中，除了定期清洁网罩与扇叶的积灰之外，不需要额外的维护操作，适配普通消费者的使用习惯。
