食品生产用方形法兰连接变径管口结构

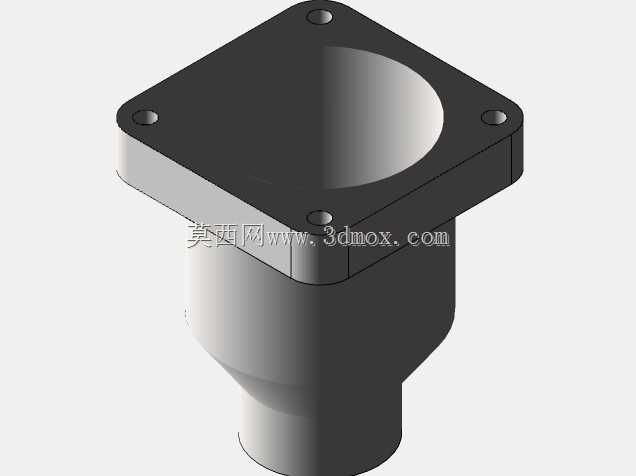

　　在食品加工生产线的管路布设场景中，这类带方形安装法兰的变径管口是物料输送链路里的核心衔接部件，主要承担不同通径管路之间的平顺过渡、以及管路与设备腔体之间的密封固定功能，常见于流体物料输送、粉体投料转接、清洗管路对接等工位，适配食品生产场景下的卫生级输送要求，避免物料在转接位置出现积料、残留问题。从结构设计逻辑来看，上部采用方形法兰安装结构，四个角位预留沉头安装孔，安装时可通过螺栓将管口整体固定在设备壁面或者管路对接端面上，方形法兰的密封面做了平面度公差控制，安装时配合食品级密封垫片即可实现端面密封，相比圆形法兰，方形法兰在薄壁设备壁面安装时的抗扭转能力更强，不需要额外做定位防转结构，四个安装点的受力分布更均匀，

　　能承受管路内部一定的物料输送压力，不会因为管路振动出现密封面渗漏的情况。法兰下方的过渡段采用渐变缩径结构，从法兰端的大口径平滑过渡到下端的小口径连接端，内壁做了圆弧过渡处理，没有直角拐角，一方面可以降低物料流经时的阻力，减少流体输送过程中的压损，另一方面也能避免粘稠食品物料、粉体物料在拐角位置堆积残留，满足食品生产过程中的清洁要求，日常CIP清洗时清洗液可以顺着平滑内壁完全冲刷过流道，不存在清洁死角。下端的小口径直段为标准管路对接端，可适配快装卡箍、焊接或者螺纹连接等不同的管路对接形式，直段的外径公差控制在管路配合的公差范围内，保证对接时的同轴度，避免出现管路错位导致的流道偏移。从安装边界来看，

　　方形法兰的对角线尺寸为安装时的最大占用平面尺寸，安装时需要在设备壁面预留对应大小的安装平面，同时预留螺栓安装的操作空间，四个安装孔的孔位公差按照IT7级精度控制，和设备端的预装螺柱对位时不需要额外修配即可顺利安装；整体轴向高度从法兰密封面到下端管口端面的尺寸经过适配设计，不会和周边的管路支架、其他设备部件产生干涉，安装后管口的流道中心线和对接管路的中心线重合度偏差控制在允许范围内，避免出现偏流问题。在实际选型应用中，这类管口需要根据输送物料的特性选择对应的材质，常规食品生产场景多采用304或者316L不锈钢材质，内壁做抛光处理降低表面粗糙度，进一步减少物料附着的可能；如果是输送有腐蚀性的食品介质，还可以对应提升材质的耐蚀等级。

　　结构设计时已经做了壁厚的等强度优化，法兰位置因为要承受螺栓锁紧力和密封压力，壁厚略大于下方的变径段和直段，既保证了整体结构强度，不会在螺栓锁紧时出现法兰变形，也尽可能控制了整体重量，降低安装时的负重，同时减少材料的不必要损耗。流道的渐变角度经过流体仿真验证，在常用的食品物料输送流速范围内，不会出现涡流区域，既能保证物料输送的顺畅性，也能降低物料对管壁的冲刷磨损，延长部件的使用寿命。在生产线装配环节，这类管口的安装工序相对简便，只需要在对接端面放置好密封垫片，对位四个安装孔后锁紧螺栓即可，锁紧时按照对角顺序逐步拧紧螺栓，保证法兰密封面的受力均匀，避免出现单侧压紧导致的垫片偏移、密封失效问题；日常维护时只需要定期检查密封垫片的老化情况，以及法兰连接位置的紧固状态即可，不需要复杂的维护操作，适配食品生产线连续化生产的运维要求。
