法拉利F1赛车二维结构布局线稿图纸

项目分类:汽车 发布时间:2022-01-04 ID:488504

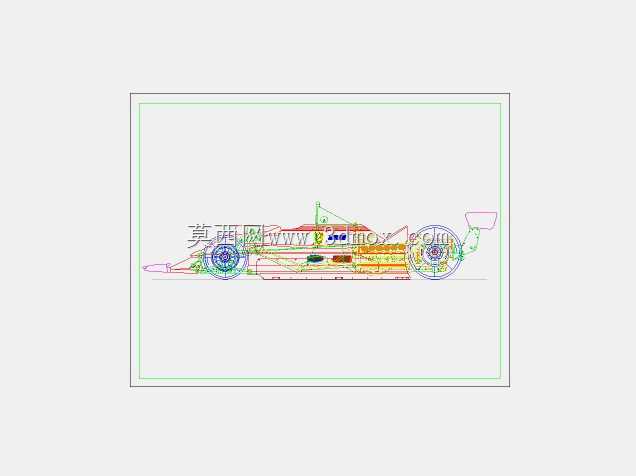

  • 法拉利F1赛车二维结构布局线稿图纸

  这份图纸呈现的是顶级方程式赛车的整车二维布局结构,覆盖从前端鼻锥到尾部尾翼的全段结构轮廓,可作为赛车结构逆向建模、赛事工程教学、整车布局参考的核心底图资料。在赛事工程应用场景中,这类二维线稿是三维建模前期的基准参照,能帮助结构工程师快速锁定整车各系统的相对位置边界,避免建模过程中出现各总成干涉的问题,尤其适合刚接触赛车结构设计的从业者梳理整车布置逻辑。从实际用途来看,该图纸清晰标注了前后轮的轮距边界、轴距尺寸区间、底盘离地间隙的参考轮廓,以及动力单元、驾驶舱、散热系统、空气动力学套件的相对安装位置,可用于赛车结构科普展示、学生课程设计参考、三维模型搭建的轮廓校准,也能作为赛车改装方案前期的布局推演底图,

  帮助设计者快速验证不同部件的布置可行性。在功能特性呈现上,图纸完整还原了方程式赛车的核心结构特征:前端的鼻锥与前翼安装位轮廓清晰,可对应前悬架的上下叉臂安装点位置,转向机构的走线轮廓也在线稿中有所体现;中部驾驶舱的单体壳轮廓符合赛事安全舱的尺寸规范,能清晰看到座椅位置、方向盘安装区域、踏板组的布置边界,侧面的散热通道入口轮廓也对应了侧箱的空气动力学设计逻辑;后部动力单元与变速箱的集成轮廓清晰,后悬架的安装点、尾翼的支撑结构、扩散器的轮廓线都有明确呈现,轮组的轮胎外径、轮辋尺寸比例也符合赛事规格要求。从设计思路层面看,这类二维布局图的绘制逻辑完全遵循赛车工程的布置优先级:首先锁定前后轴的中心线确定轴距基准,

  再以驾驶舱单体壳为核心安全结构,向前延伸布置前翼、前悬架与转向机构,向后集成动力单元、变速箱与后悬架结构,两侧根据散热需求布置侧箱与散热通道,最后叠加前后空气动力学套件的轮廓,保证各系统的安装边界不发生冲突,同时满足轴荷分配的比例要求。在外形尺寸与安装边界的呈现上,图纸通过比例线明确了整车的总长、总宽、总高的相对比例,前悬长度、后悬长度的比例符合方程式赛车的空气动力学设计要求,前后轮的轮拱轮廓预留了轮胎跳动的安全间隙,底盘底部的轮廓线标注了离地间隙的最小参考值,尾翼的安装高度与宽度边界也符合赛事技术规则的尺寸限制,各部件之间的安装间隙预留符合工程实际,比如动力单元与单体壳之间的间隙、散热系统与侧箱蒙皮之间的间隙、

  悬架摆臂与轮组之间的运动间隙都有合理的轮廓预留。对于三维建模从业者而言,这份线稿可作为三视图建模的主视图基准,配合对应的侧视、俯视参考就能快速搭建整车的基础曲面框架,减少前期轮廓校准的时间成本;对于结构设计从业者,能通过这份布局图理解赛车各系统的布置逻辑,掌握高性能车辆的空间利用率优化思路,比如如何在有限的车身尺寸内集成动力、散热、悬架、安全结构等多个系统,同时兼顾空气动力学性能与机械结构可靠性;对于赛事相关的教学场景,这份图纸可作为讲解方程式赛车结构的直观教具,帮助学员快速识别各总成的位置与功能关联。需要注意的是,这类二维线稿仅呈现布局轮廓,未标注具体的加工公差、材料参数与连接方式,实际工程应用中需要配合对应的三维模型、零件详图与工程计算书使用,不能直接作为加工生产的依据,但在方案设计、建模参考、教学科普等场景下具备很高的实用价值,能帮助从业者快速建立对顶级赛车整车结构的整体认知,避免在建模或方案设计初期出现方向性的布局错误。
