浸入式电加热管结构三维设计

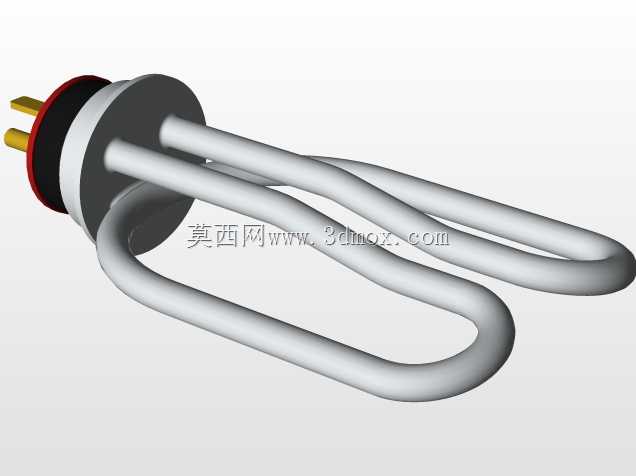

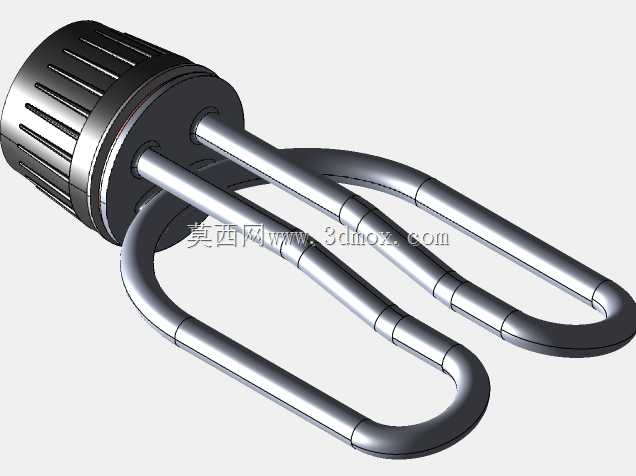

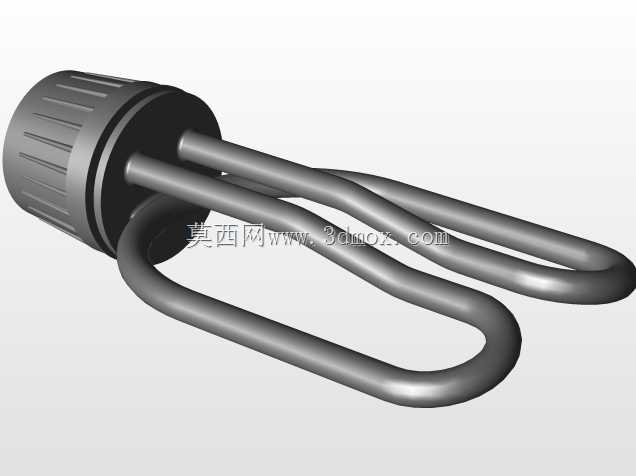

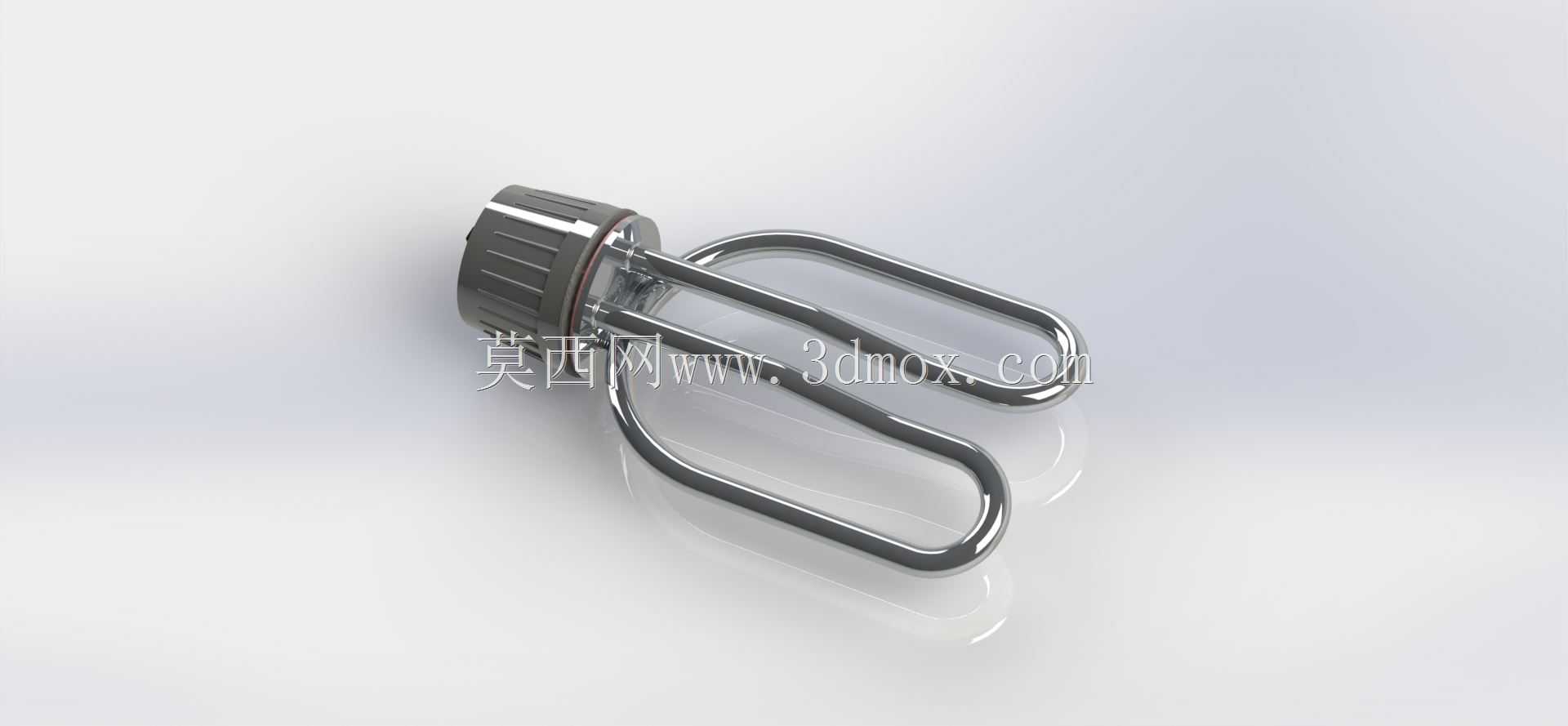

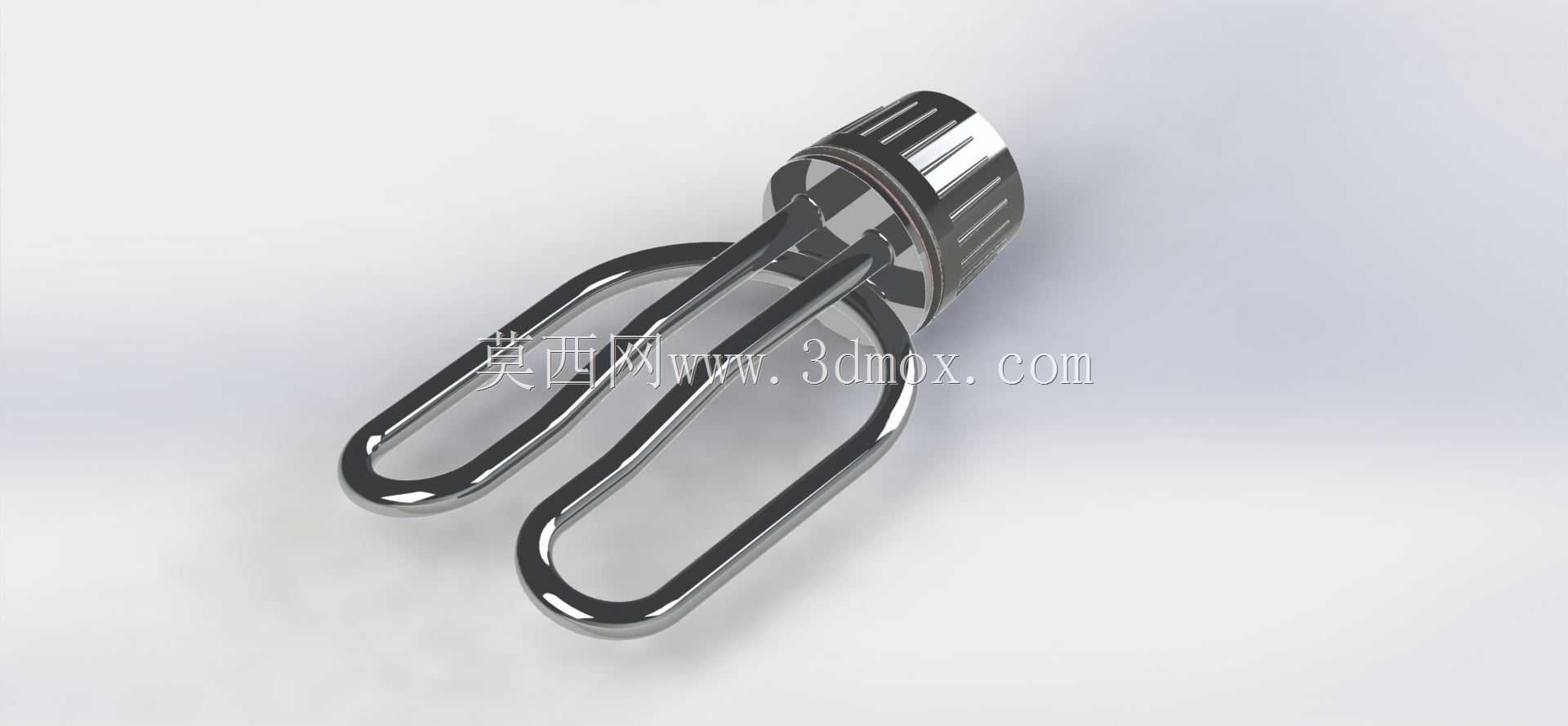

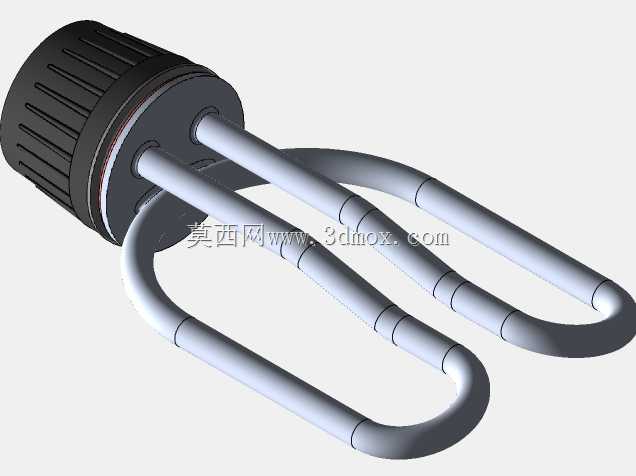

　　日常家用储水式电热水器、小型商用开水器、承压式储水加热罐的核心发热部件，就是这类浸入式金属管状电加热元件，其结构设计直接决定加热效率、使用寿命与安装适配性。从结构组成来看，该加热元件分为密封接线端、金属发热管体两大核心部分，接线端采用耐高温绝缘密封结构，内置接线柱与绝缘填充层，外部设置六角防滑拧装结构，可配合密封垫圈直接拧装在储水腔体的预设螺纹接口上，无需额外焊接固定，安装工序简单，后期维护更换也十分便捷。发热管体采用双U型弯曲成型结构，这种结构设计是在有限的安装投影面积内，最大化拓展发热管与水体的接触换热面积，相比单U型结构换热面积提升近一倍，同时双U型的对称布局可让发热区域在储水腔下部均匀分布，避免局部水体过热产生大量水垢，

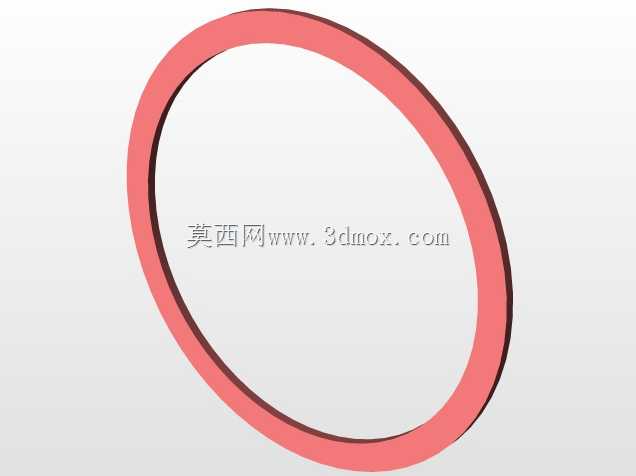

　　也能减少加热过程中水体的局部对流盲区，让整腔水体升温更均匀。设计这类加热元件时，首先要匹配储水腔体的安装接口尺寸，接线端的螺纹规格必须与腔体预设的安装螺纹完全吻合，密封面的平面度公差要控制在0.1mm以内，配合耐温120℃以上的硅橡胶密封垫圈，才能保证长期承压使用下不出现渗水问题。发热管的弯曲半径不能过小，否则会导致管内的氧化镁绝缘填充层密度不均，局部出现绝缘性能下降、发热丝偏移的问题，直接影响元件的电气安全性能；同时管体与接线端的衔接位置要做圆弧过渡处理，避免应力集中，在长期冷热交替的工作环境下，减少焊缝位置开裂漏水的风险。从安装边界来看，这类双U型加热管的整体外伸长度要匹配储水腔体的内部深度，

　　管体最下端要与腔体底部保持20mm以上的安全距离，避免长期使用过程中沉积的水垢包裹管体下部，导致管体散热不畅出现干烧超温的问题；管体的横向最大宽度要小于安装接口的内径，保证安装时可以顺利将管体伸入腔体内部，不会出现卡滞问题。实际应用中，这类加热元件的功率匹配要结合储水腔体的容积来计算，常规家用40-60L储水式电热水器，搭配1.5-2kW功率的该类加热管，可实现每小时升温25℃左右的加热速率，既满足日常使用的热水需求，也不会因为功率过大对家庭供电线路造成过大负载。设计建模过程中，要重点还原管体的弯曲弧度、接线端的六角拧装结构、密封面的台阶尺寸，这些细节都是实际生产装配中直接影响产品适配性的关键尺寸，不能做简化处理；

　　同时要考虑管体的表面粗糙度，金属管体外壁采用抛光处理，可减少水垢的附着概率，延长元件的清洗周期与使用寿命。在不同的应用场景下，这类加热元件的管体材质也会做对应调整，普通民用饮用水加热场景采用304不锈钢管体即可满足卫生与耐腐蚀要求，若用于弱酸弱碱的工业液体加热场景，则需要更换316L不锈钢管体，提升耐腐蚀性能；接线端的密封材质也要根据工作温度做对应选型，长期工作温度超过100℃的场景，要采用陶瓷密封结构替代普通橡胶密封，避免密封件老化失效。
