40吨产能食品加工车间制冷换热机组

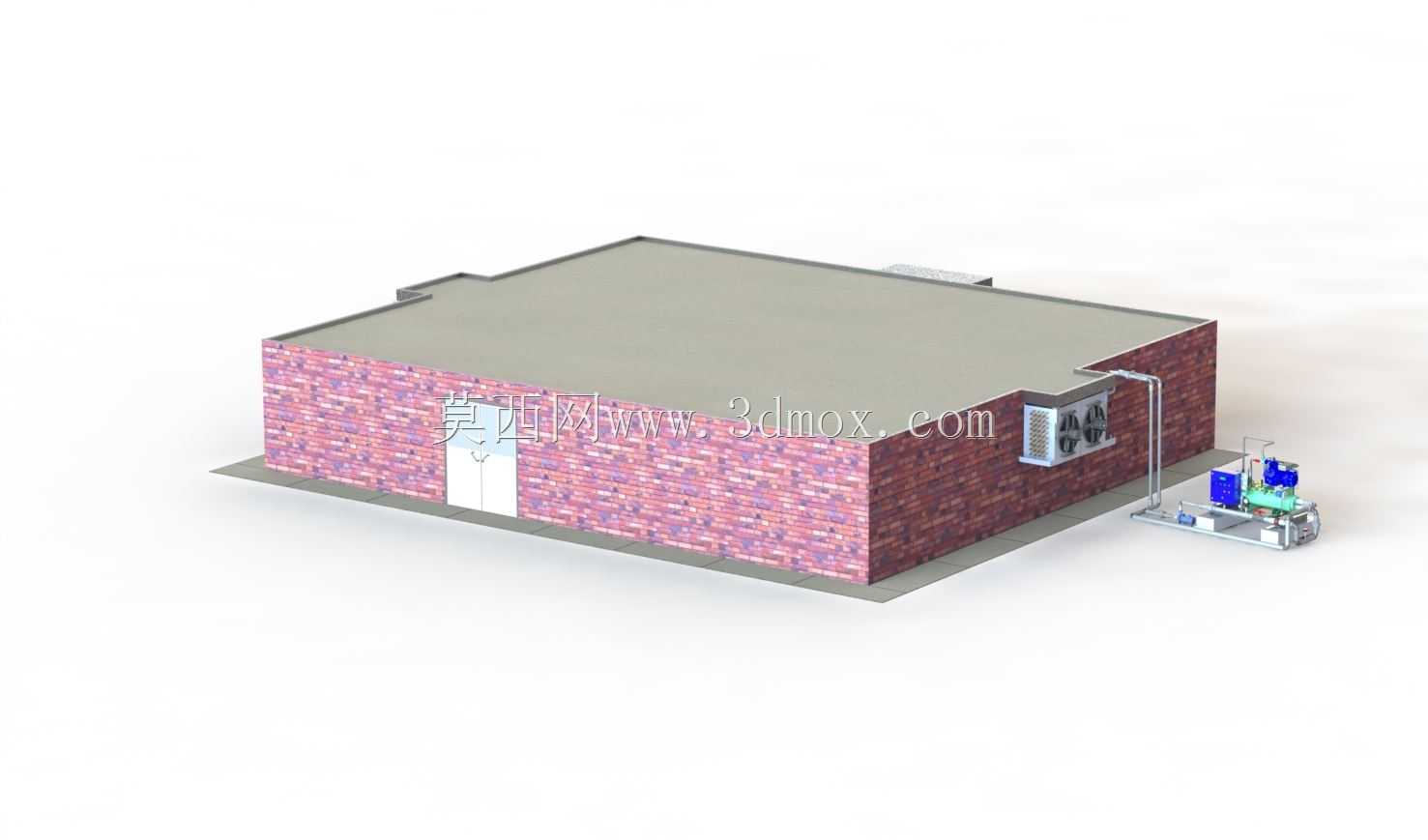

　　这套制冷换热机组主要面向食品加工车间的预冷、恒温存储场景设计，匹配40吨级日处理量的食品加工产线冷却需求，可覆盖生鲜加工、熟食冷却、原料暂存等多个食品生产环节的温度控制要求。从实际工程落地角度看，整套系统采用室外机组搭配穿墙式冷风机的布局，压缩冷凝单元布置在车间外墙外侧的硬化地面上，冷风机嵌入墙体安装，既避免了压缩机组运行噪音、振动对车间内部生产环境的干扰，也能减少制冷管路的长度，降低管路沿程冷量损耗。

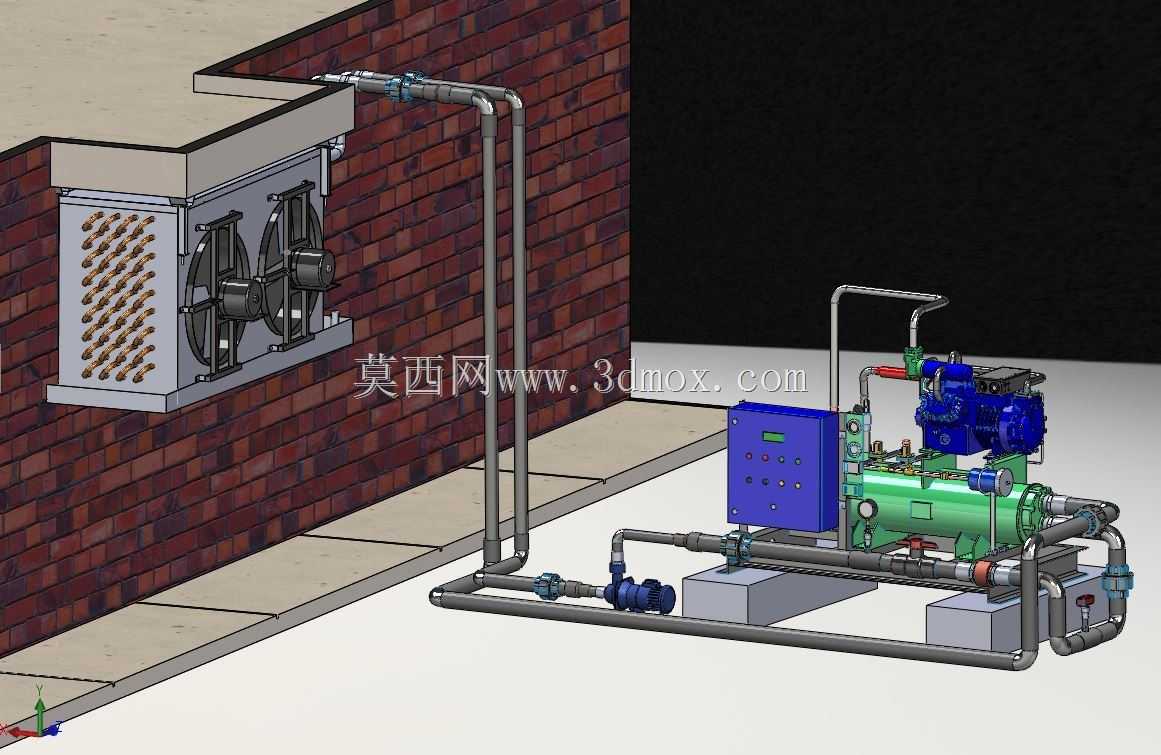

　　设计阶段首先围绕食品生产的卫生要求做了结构考量，所有与车间内部连通的部件均采用圆弧过渡的钣金外壳，无卫生死角，便于日常冲洗消毒；冷风机的翅片间距做了加宽处理，适配食品车间偶尔存在的潮湿、带少量粉尘的空气环境，减少积尘结垢带来的换热效率衰减。压缩冷凝侧采用撬装式集成底座，将压缩机、储液器、气液分离器、控制阀体、管路组件全部集成在统一的焊接框架底座上，底座预留了叉车孔位与地脚安装孔，现场安装时仅需完成墙体开孔、冷风机固定、管路对接、电源接入四个核心步骤，无需在现场做大量的管路焊接与组件拼装工作，大幅缩短现场施工周期。

　　从安装边界尺寸来看，室外撬装机组的整体占地长度控制在2.2米以内，宽度控制在1.1米以内，高度不超过1.6米，适配大多数食品加工车间外墙侧的设备安装空间，机组与墙体之间预留0.8米的检修通道即可满足日常阀门操作、滤芯更换、设备检修的空间需求；穿墙安装的冷风机嵌入墙体的厚度为0.35米，车间内侧突出墙面的厚度为0.28米，不会过度占用车间内部的生产操作空间，冷风机的出风口采用下送侧回的气流组织形式，送风覆盖半径可达8米，可在120平米左右的封闭车间内形成均匀的温度场，将车间环境温度稳定控制在0-4摄氏度区间，满足生鲜食品暂存、加工过程的温度控制要求。

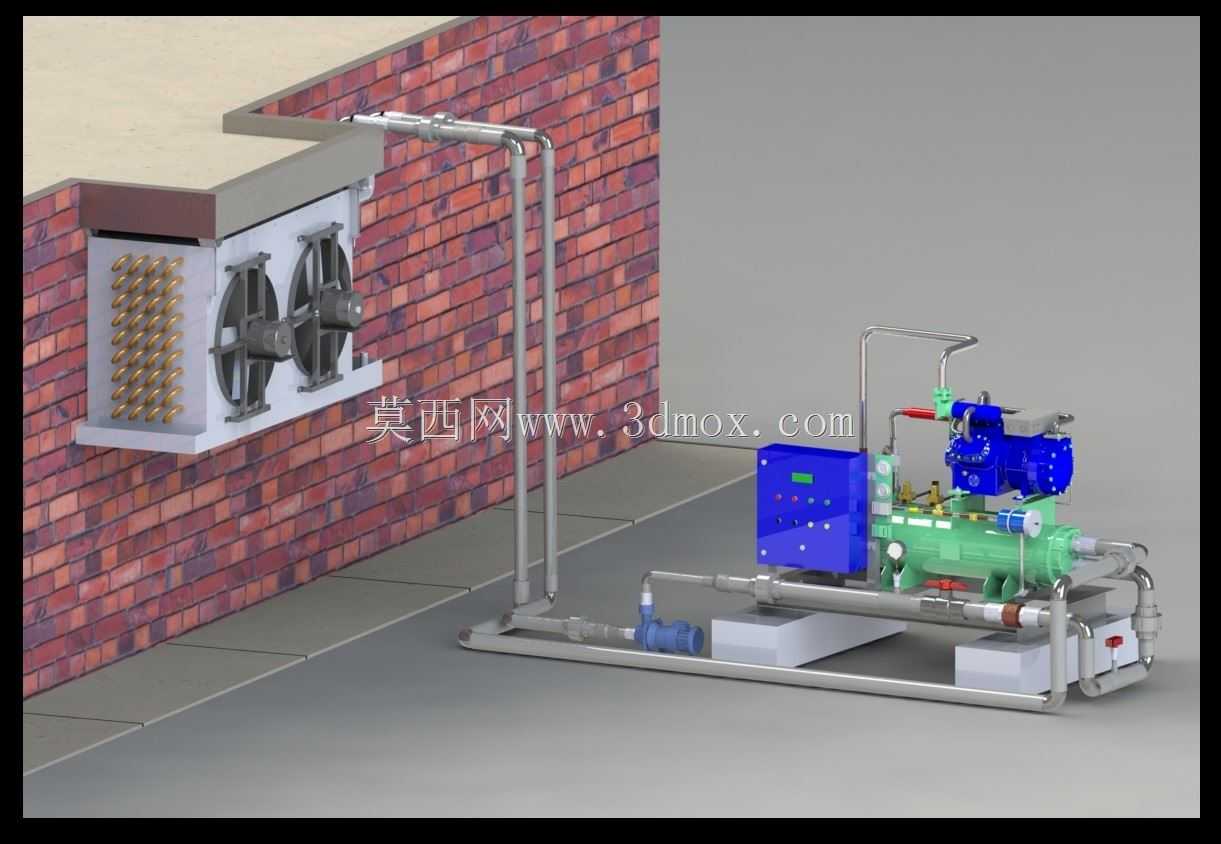

　　管路设计上，供液管与回气管采用并行排布的方式，沿外墙做垂直与水平固定，管路支架采用不锈钢材质，避免长期室外环境下出现锈蚀脱落问题；管路穿墙位置做了保温层连续包覆与防水密封处理，杜绝冷桥结露、雨水渗入墙体的问题。机组的压缩机采用半封闭活塞式结构，能量调节档位匹配40吨负荷的波动需求，可在25%、50%、75%、100%四个负荷档位自动切换，在加工产线低负荷运行时自动降低输出功率，减少不必要的能耗；管路上配置的视液镜、截止阀、安全阀、压力传感器等部件均预留了操作与观测空间，日常巡检时可直接读取系统运行压力、观察制冷剂流动状态，无需拆卸外围护板。

　　冷风机侧的接水盘采用倾斜式设计，冷凝水可顺着坡度快速排出，无积水残留，避免长期积水滋生细菌影响食品生产卫生；化霜方式采用热氟化霜，相比电加热化霜可减少30%左右的化霜能耗，化霜过程产生的废水通过专用排水管直接引至室外排水管网，不会滴漏到车间地面影响生产作业。整套系统的三维建模过程中，所有管路的折弯半径、法兰对接位置、部件安装间隙均按照实际加工装配公差做了还原，可直接用于指导生产预制、现场安装定位，避免现场安装时出现管路干涉、部件碰撞、检修空间不足的问题；建模时对压缩机的减震垫、管路的减震弯也做了细节还原，可用于模拟机组运行时的振动传递路径，提前优化减震结构设计，降低机组运行时的振动与噪音传递。
