M12规格凸耳式六角紧固螺母结构

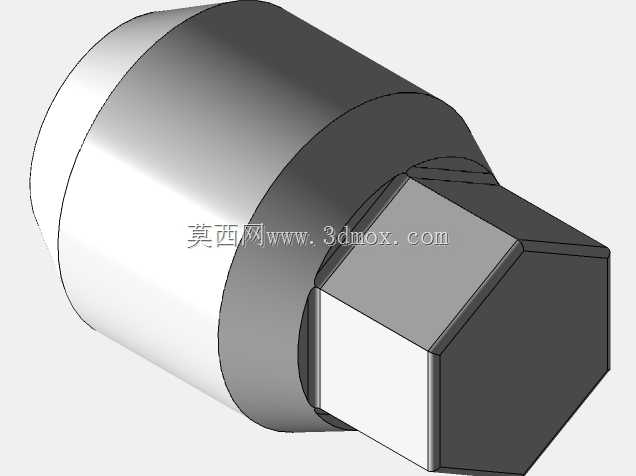

　　在液压管路连接、汽车底盘线束固定、小型气动执行机构装配这类对紧固件防松、定位有额外要求的场景里，常规六角螺母往往无法满足带限位、带定位凸台的装配需求，M12凸耳螺母就是针对这类工况开发的专用紧固零件。从实际装配的边界条件来看，这款螺母的上部保留了标准六角头结构，对边尺寸完全适配常规19mm规格套筒、开口扳手的夹持要求，现场装配不需要额外准备特殊工装，和普通外六角紧固件的装配工具完全通用，能有效降低一线装配的工具适配成本，避免因为特殊紧固件需要定制工装带来的效率损耗。下部延伸出的凸耳结构是这款零件的核心设计点，凸台的外径略大于六角头的对边尺寸，装配时凸台端面会完全贴合被连接件的沉孔或者定位端面，一方面能在拧紧过程中起到径向定位作用，

　　避免螺母和螺栓同轴度偏差带来的附加剪切应力，另一方面凸台和被连接件的接触面积远大于普通平螺母，能有效分散拧紧时的面压，避免铝合金、工程塑料这类低强度被连接件表面被压溃，出现装配松动的隐患。螺纹部分采用标准M12粗牙螺纹，螺距1.75mm，和市面上绝大多数M12规格的外螺纹件完全适配，不需要定制配套螺栓，选型替换时的通用性极强。设计过程中特意在六角头和下部凸台的衔接位置做了R角过渡处理，没有采用直角衔接结构，这是因为在承受交变载荷的工况下，直角衔接位置会出现明显的应力集中，长期受振动载荷影响容易在衔接处产生疲劳裂纹，R角过渡能把应力集中系数降低40%以上，大幅提升零件的疲劳寿命，适配工程机械、农用设备这类长期受振动冲击的使用场景。

　　凸耳的下端面做了0.2mm的端面凸起处理，装配时这个凸起会先接触被连接件表面，随着拧紧力矩的施加，凸起会产生微小的塑性变形，填充被连接件表面的微观不平度，不需要额外加装平垫圈就能实现足够的接触摩擦力，起到一定的防松效果，在一些空间受限无法加装防松垫圈的装配位置，这个结构设计能有效减少装配零件数量，压缩装配所需的轴向空间。从安装边界来看，这款螺母的总高度控制在16mm，下部凸台的高度为6mm，设计沉孔时只需要预留直径18mm、深度6.5mm的安装空间即可，六角头部分高出安装面的高度为10mm，套筒夹持的有效高度足够，不会出现因为夹持长度不足导致拧紧时打滑、螺母棱角磨损的问题。在实际的设备运维过程中，

　　这种带凸台的螺母也比普通螺母更便于拆卸，因为凸台和被连接件之间的接触面积更大，即使长期使用后出现锈蚀，也可以通过夹持凸台部位施加拆卸力矩，不会像普通薄螺母那样因为棱角磨圆无法拆卸。针对不同的使用场景，这款螺母的建模过程中预留了表面处理的结构余量，不管是做镀锌、达克罗还是发黑处理，0.05mm的单边余量都能保证处理后的螺纹通止规合格，不会出现表面处理后螺纹拧不动的问题。在做管路接头的紧固时，凸台端面还可以配套O型圈实现端面密封，不需要额外在螺母和管路之间加装密封垫片，凸台的外径尺寸刚好适配16mm规格的O型圈安装，能同时实现紧固和静密封的功能，这也是很多液压阀块安装位优先选用这类凸耳螺母的原因。建模时的形位公差控制也完全贴合实际加工要求，螺母下端面和螺纹轴线的垂直度控制在0.05mm以内，保证拧紧后螺母端面和被连接件完全贴合，不会出现偏载导致的螺栓受力不均问题，六角头的对称度公差也符合标准紧固件的精度要求，保证扳手夹持时六个面受力均匀，不会出现单边受力导致的棱角变形。
