泡沫切割用热线切割机配套安装附件

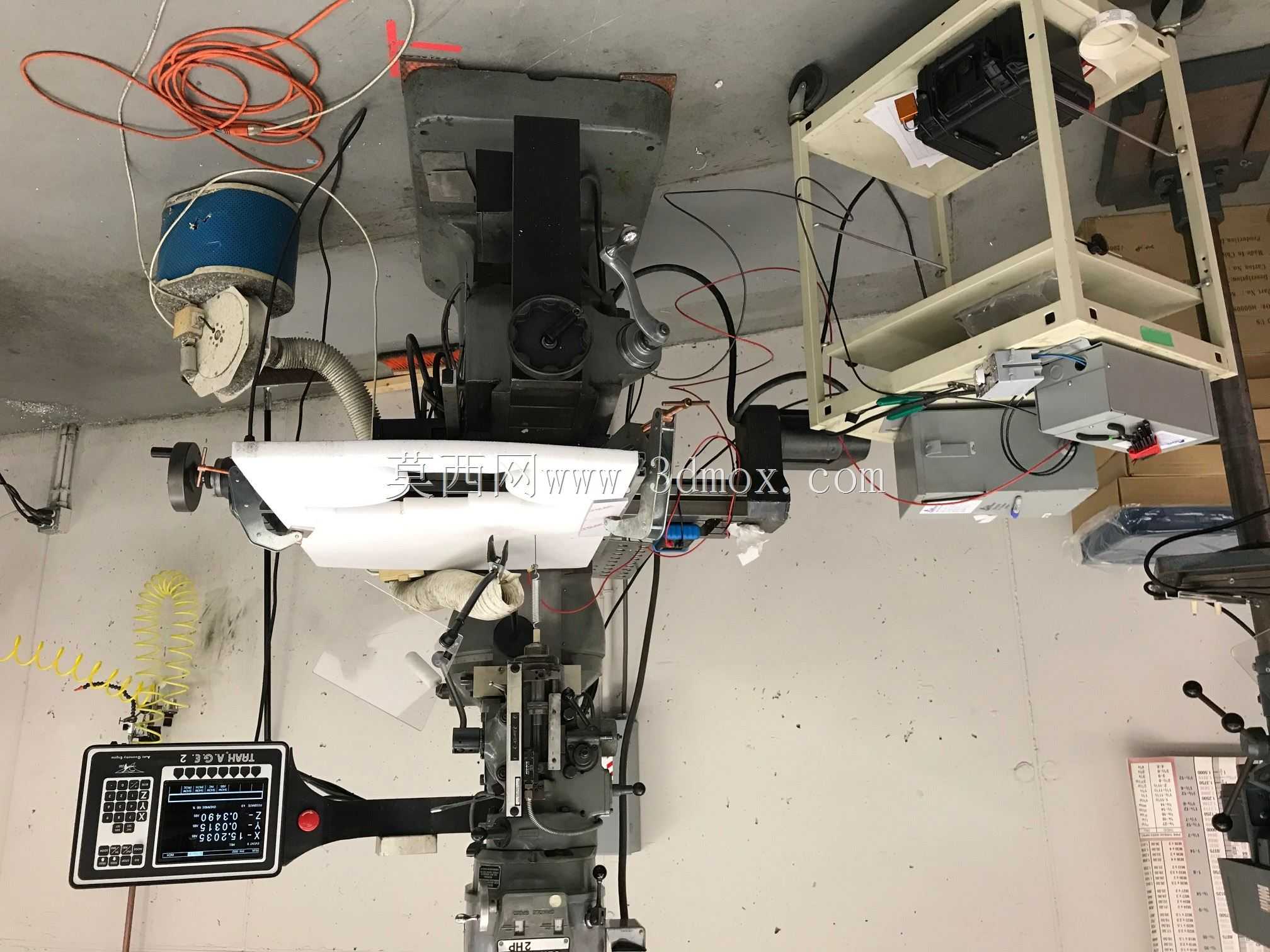

　　这套热线切割机配套附件，主要面向泡沫类轻质材料的轮廓加工场景，适配小型加工车间、模型制作工坊的泡沫胚料裁切需求，可直接挂载在现有Bridgeport系列铣床上使用，无需额外搭建独立的切割设备机架，能大幅降低小批量泡沫构件加工的设备投入成本。从实际加工场景来看，泡沫材料切割过程中不能出现毛边、熔融结块的问题，常规的铣削加工会产生大量碎屑，清理难度大，且容易出现崩边缺陷，而热线切割依靠镍铬合金丝通电发热实现材料熔融分离，切割边缘光滑无毛刺，加工过程无碎屑飞溅，尤其适合在洁净的工作室环境内使用，不会对周边的精密加工设备造成粉尘污染。

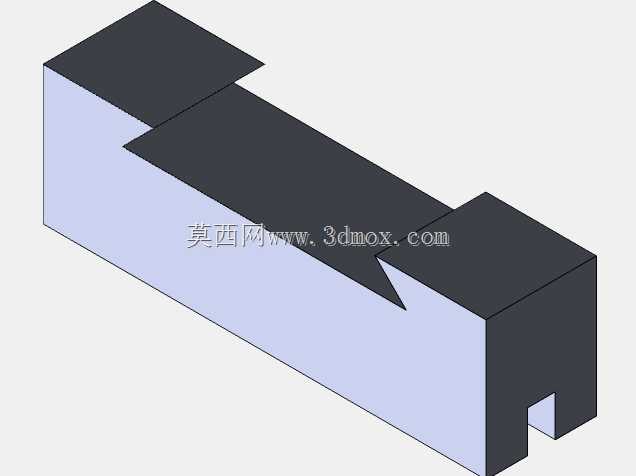

　　这套附件的核心功能是为发热镍铬合金丝提供稳定的张紧支撑与电流传导通路，同时实现切割轨迹的精准导向。设计过程中优先考虑了大电流工况下的供电稳定性，配套搭配级联降压变压器输出低电压大电流，避免长距离供电导致的发热丝功率不足问题，附件上的导电接触部位采用了耐高温的导电材质，可承受长时间连续工作的发热传导，不会出现接触部位过热氧化导致的接触不良问题。结构上设计了标准燕尾榫连接结构，可直接与铣床的原有导轨滑块配合安装，安装过程无需对原有铣床进行打孔、焊接等改造操作，安装边界完全适配铣床工作台的原有行程范围，不会超出工作台的移动限位，安装后可直接复用铣床的XYZ轴进给系统，实现平面轮廓、简单曲面的泡沫构件切割，加工精度可控制在0.2mm以内，满足建筑模型、铸造消失模、产品包装内衬等泡沫构件的加工精度要求。

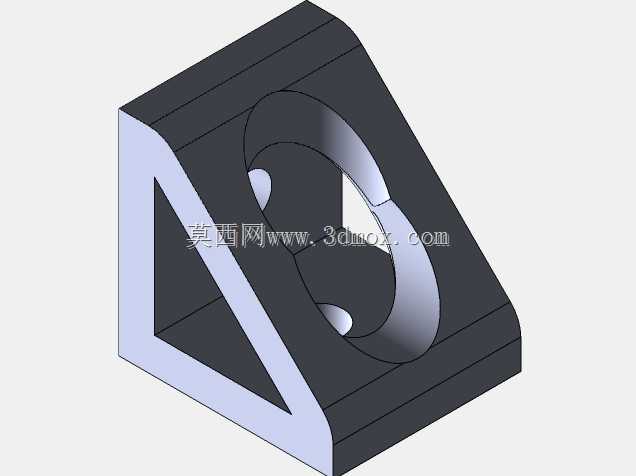

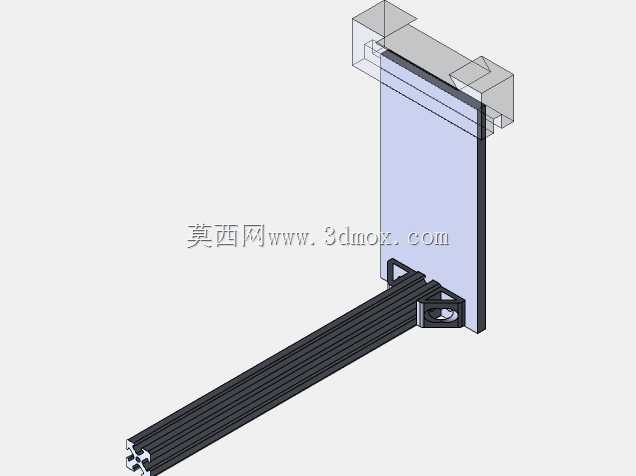

　　附件的外形结构分为竖直安装板与水平导向臂两部分，竖直安装板上预留了与燕尾榫滑块匹配的连接孔位，孔位公差按照IT7级精度设计，可保证安装后无晃动间隙，避免切割过程中出现轨迹偏移；水平导向臂采用了多槽式结构，可根据切割需求调整发热丝的伸出长度，适配不同厚度的泡沫胚料加工，导向臂末端设置了发热丝张紧调节机构，可快速调整镍铬丝的张紧度，避免发热丝受热伸长后出现松弛下垂，影响切割面的平面度。导电线路全部内置在结构件内部，外部无裸露导线，可避免加工过程中泡沫碎屑附着在导线上造成短路风险，同时结构件的边角位置全部做了圆角过渡处理，安装操作过程中不会划伤操作人员。

　　实际使用过程中，这套附件可快速完成拆装，不需要使用时可直接从铣床上拆下，不影响铣床原有金属切削功能的使用，实现一台设备兼顾金属加工与泡沫切割的双重功能。针对泡沫切割过程中发热丝的热胀冷缩特性，张紧机构采用了弹簧自适应结构，可自动补偿发热丝的长度变化，无需加工过程中频繁手动调整张紧度。导向臂的长度设计覆盖了铣床工作台的全宽度行程，可一次性完成最大宽度范围内的泡沫板材切割，不需要二次接刀，避免接刀痕迹影响构件的外观质量。安装时只需将燕尾榫部分对准铣床导轨滑块推入，锁紧固定螺丝即可完成安装，整个安装过程不超过10分钟，接线部分采用快插式接头，与变压器输出端对接即可完成供电连接，无需复杂的线路调试。
