台式电火花加工机头结构设计

　　在小型精密零件加工、五金维修、手工金属创作场景中，大型电火花设备往往受限于占地空间、安装条件无法适配零散小批量的加工需求，这款台式电火花加工机头正是瞄准这类细分场景设计的独立执行端结构，可搭配独立的脉冲控制电源完成小尺寸金属工件的蚀除加工，尤其适合小型模具修补、金属表面标识刻蚀、断丝锥取出、微小沉孔加工这类不需要大行程、大加工电流的作业场景。从结构布局来看，整机采用立式悬臂支撑结构，底部为带可调脚轮的矩形铸铁底座，底座平面作为工件安装基准面，可搭配小型平口钳、磁力吸盘完成待加工工件的装夹固定，底座的支撑筋采用三角加强结构，在控制整体重量的前提下保证悬臂伸出后的结构刚性，避免加工过程中因机头震颤导致电极偏移、加工精度超差。

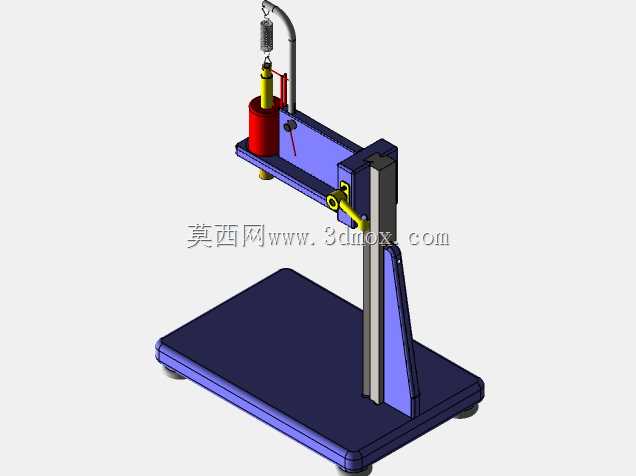

　　垂直方向的导向立柱采用矩形导轨结构，悬臂滑座可沿立柱完成上下方向的进给调节，滑座侧面设置锁紧手柄，调整到对应加工高度后可快速锁死固定，避免加工过程中滑座下坠。悬臂前端安装电极执行组件，包含电极夹头、进给微调结构、工作液导流管路，电极夹头可夹持直径0.5-6mm的柱状铜电极、石墨电极，适配不同加工场景的电极选型需求；微调结构采用细牙螺纹传动，手动调节进给精度可达0.02mm，可在加工过程中根据放电间隙状态手动微调进给量，避免电极直接接触工件造成短路。悬臂侧方安装的红色罐体为工作液存储槽，配套的导流管可将煤油类工作液精准导流到电极与工件的加工区域，冲走蚀除下来的金属碎屑，同时冷却电极加工区域，避免电极过热损耗过快；

　　顶部的弯管支架用于安装加工状态指示灯或者冲液管路固定架，可根据实际使用需求拓展加装。设计过程中充分考虑了台式设备的操作便利性，所有操作手柄、调节旋钮都布置在操作人员坐姿状态下可轻松触及的位置，电极夹头的更换不需要额外专用工具，手动拧动夹头螺母即可完成电极拆装，降低日常使用的操作门槛。从安装边界来看，整机底座长宽尺寸控制在400mm*300mm范围内，垂直方向最大高度不超过550mm，悬臂最大伸出长度为180mm，可加工工件的最大高度不超过200mm，完全可以放置在普通钳工台、工作桌面上使用，不需要专门的设备安装基础，搬运移动也仅需两人配合即可完成，非常适合小型加工门店、个人DIY工作室、学校实训教学场景使用。

　　结构设计上所有传动部件都做了防尘防护处理，导轨面加装防尘毛毡，避免加工过程中产生的金属碎屑进入导轨配合面造成磨损，延长设备的维护周期；整体钣金支撑件采用钢板折弯焊接后喷塑处理，绝缘性能满足电火花加工的安全要求，避免加工过程中出现漏电、短路风险。需要注意的是，该结构仅为电火花加工的机械执行机头部分，实际使用时需要搭配独立的脉冲电源、放电控制回路才能完成完整的电火花加工作业，机头部分预留了电源接线端子、控制信号接口，可适配市面上多数小型电火花机的通用控制单元，不需要对结构做大幅改装即可完成组装调试。在微小零件加工场景下，相比大型电火花机床，这款台式机头的操作灵活性更高，针对单个小零件的加工准备时间更短，不需要复杂的工件找正、参数调试流程，简单调整电极位置、设定好放电参数即可开始加工，对于断丝锥取出这类应急维修作业，甚至可以直接将机头移动到大型设备的故障位置完成现场加工，不需要拆卸故障工件，大幅降低维修停机时间。
