带磁耦合活塞与止回阀的油泵结构

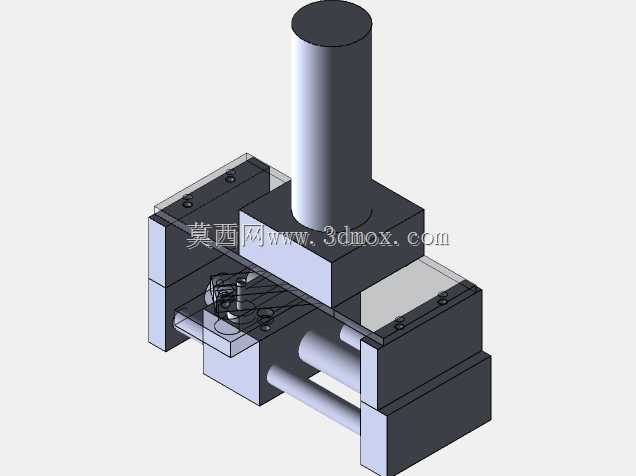

　　在液压传动、小型润滑供油、化工流体定量输送这类需要稳定小流量压力输出的场景里，这类集成驱动与阀组的油泵结构，往往能省去外接阀块、独立驱动安装座的额外设计工作，适配安装空间局促的紧凑型设备工位。这套结构的动力输入采用旋转齿轮减速电机搭配无杆气缸的组合，区别于传统油泵通过曲轴带动柱塞的结构，这里的无杆气缸活塞和托架采用磁耦合设计，没有贯穿缸体的活塞杆动密封结构，从根源上降低了活塞往复运动时的泄漏风险，尤其适合输送对密封要求高、不允许外渗漏的洁净流体或者低粘度液压油。油路的流向控制完全依靠内置的4个止回阀完成，当活塞在缸体内做往复运动时，两个进油侧止回阀和两个出油侧止回阀会随腔体内压力变化交替启闭，

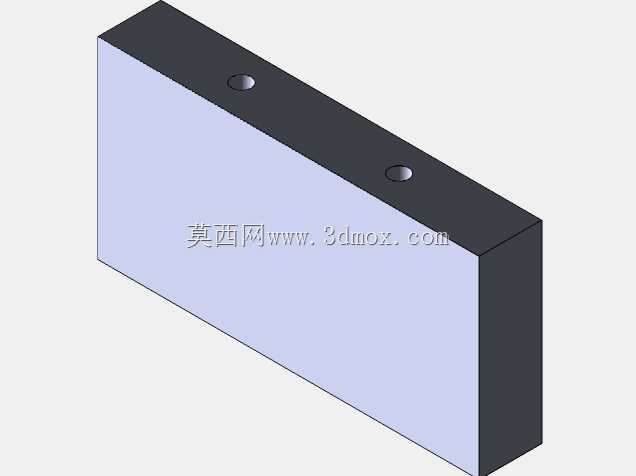

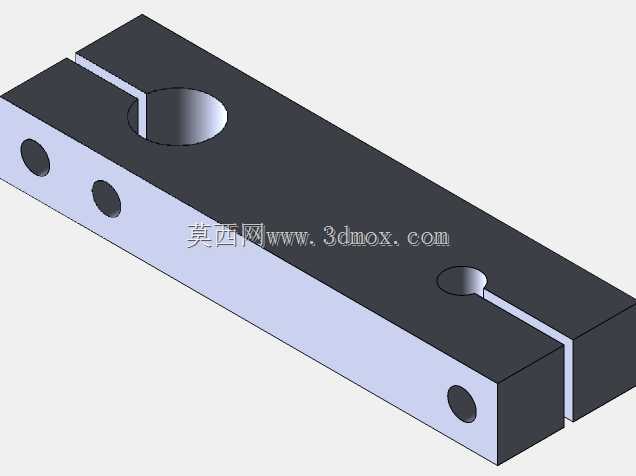

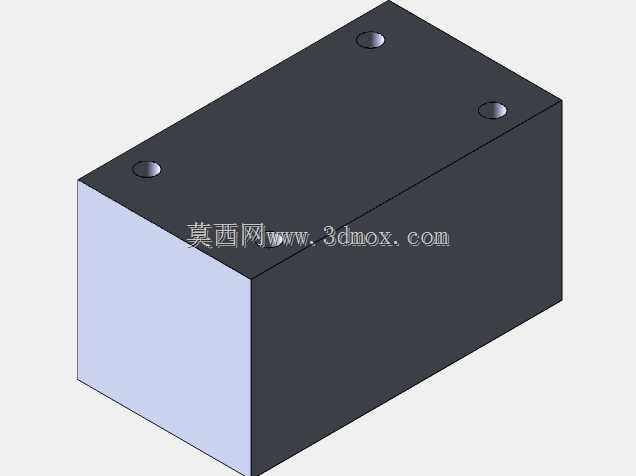

　　不需要额外加装电磁换向阀就能自动完成吸油、压油的循环动作，校正油流方向避免回流，保证输出油路的压力稳定性，这种纯机械阀组的控制逻辑抗干扰能力强，在供电波动、存在电磁干扰的车间工况下也能稳定工作。从结构设计的思路来看，整个泵体采用分层堆叠的布局，最下方是阀组与流道集成的基座，所有止回阀都内嵌在基座的流道孔内，没有外接的管路接头，减少了管路连接带来的泄漏点和压力损失；中间层是无杆气缸的缸筒安装位，磁耦合活塞的滑动轨迹和缸筒内壁的同轴度公差控制在0.02mm以内，保证磁环的吸合力足够带动托架同步运动，不会出现高速往复时的脱耦打滑问题；最上方的立式圆柱结构是齿轮减速电机的安装座，电机输出轴通过偏心轮结构和无杆气缸的运动端连接，

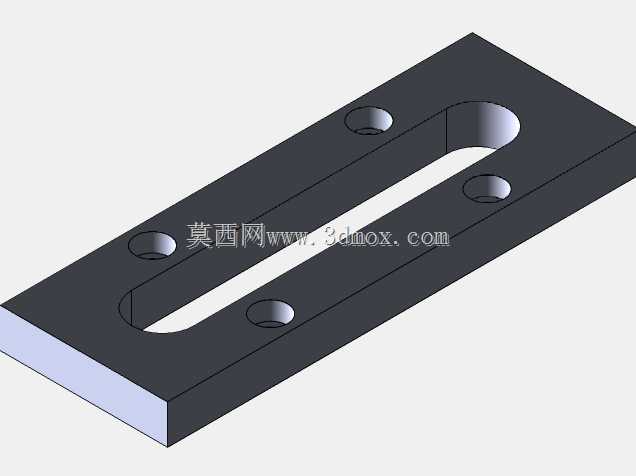

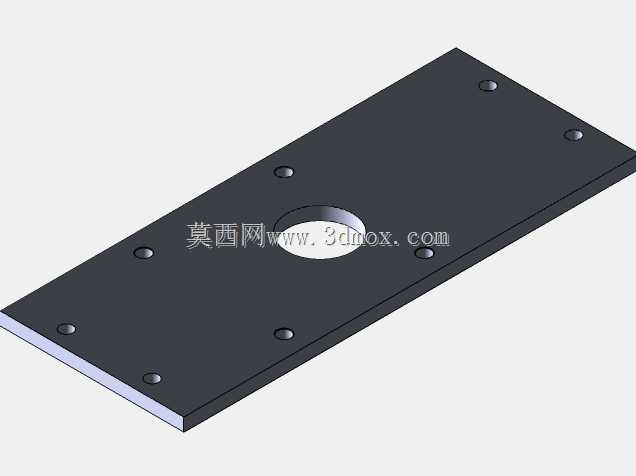

　　把电机的旋转运动转化为活塞的直线往复运动，偏心距的尺寸直接决定活塞的行程，也就对应了泵的单次排量，设计时可以根据需要的输出流量调整偏心距参数，不需要改动整体的安装尺寸。安装边界方面，整个泵体的基座采用方形法兰安装结构，四个角预留了沉头安装孔，可以直接固定在设备的安装面板或者油箱顶面上，基座底面和安装面之间只需要加装耐油橡胶密封垫就能完成密封，不需要额外设计安装支架；整体的外形轮廓没有外凸的管路和操作部件，侧面预留的两个油口分别是进油口和出油口，油口采用标准内螺纹接口，可以直接和通用的液压油管接头适配，不需要定制转接件。实际选型应用时，需要注意这套结构的活塞往复频率和减速电机的输出转速直接相关，

　　选型时要根据需要的流量匹配对应减速比的电机，同时止回阀的弹簧刚度要和输送流体的粘度匹配，粘度过高的流体需要更换刚度更小的阀弹簧，避免吸油时阀口开启不足造成吸空、流量不足的问题。磁耦合结构的磁环选用耐高温的钕铁硼材质，在连续工作油温不超过80摄氏度的工况下，磁吸力不会出现明显衰减，能保证长期运行的传动可靠性。流道的设计采用等径圆滑过渡，没有直角转弯的结构，能降低流体在泵体内的沿程压力损失，提升泵的容积效率，相比外接管路的泵组结构，集成流道的压力损失能降低30%左右，更适合长距离小流量的供油场景。
