移动式废油抽吸存储一体化设备结构

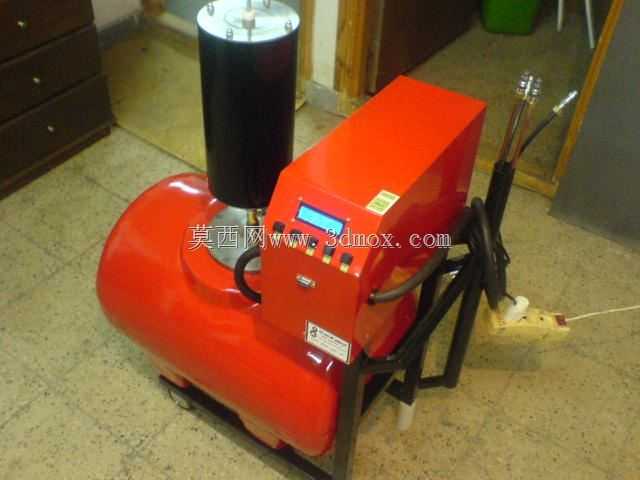

　　在汽保维修、工业设备运维、小型机械加工车间的日常作业场景里，这类集成式吸油储油设备的使用频率极高，它主要用来快速抽取设备腔体内部积存的废润滑油、液压油、切削余油，替代传统手工接油、舀油的低效作业方式，避免废油洒落造成地面污染、管路积油引发的安全隐患。从结构布局来看，整套设备采用下置卧式储油罐体作为承载基座，罐体采用圆弧封头的承压结构设计，既可以承受负压抽吸过程中的内外压差，也能让沉积在罐底的油泥杂质集中在罐体最低处，方便后期定期排污清理，罐体底部预留的安装支脚直接和移动机架焊接固定，机架下方配置带刹车的万向脚轮，作业时可以灵活推移到设备旁的狭窄工位，停驻时踩下刹车即可固定位置，不会因为管路牵拉出现移位。

　　罐体上方垂直布置的黑色圆柱腔体是真空发生与气液分离单元，它和下部储油罐体通过密封法兰连接，抽吸作业时，该单元会在储油罐内部形成稳定负压，让插入废油腔的吸油管在压差作用下将油液快速导入罐体，同时分离被气流夹带的油滴，避免油液进入负压发生元件造成损坏，这个腔体的外径比下部储油罐小很多，垂直布置的方式不会额外占用设备的横向安装空间，在车间狭窄的设备间隙里穿行时不会出现磕碰。红色的控制箱体集成安装在储油罐侧上方的机架上，箱体和罐体之间预留了足够的走线与管路排布空间，箱体面板上布置了数显负压表、操作按钮、状态指示灯，作业人员站在设备侧方就能直接观察负压数值，按动按钮完成启停、泄压、排油的操作，不需要绕到设备另一侧操作，

　　控制箱体的外壳采用折弯焊接结构，边角做了圆弧过渡处理，避免推移过程中剐蹭周边设备或者人员，箱体上预留的散热槽可以让内部电气元件长时间工作时的热量及时散出，不会因为积热导致元件故障。连接控制单元与吸油接头的高压管路采用耐油橡胶外包金属编织层的结构，管路通过管卡固定在机架的弯管支架上，预留了足够的弯曲余量，作业时可以根据吸油位置灵活调整管路角度，不会因为反复弯折出现管路开裂、接头漏油的问题，吸油端配套的金属探杆可以深入不同深度的油腔，探杆端部的滤网可以阻挡油液里的大颗粒金属碎屑进入罐体，避免碎屑刮伤罐体内部密封结构或者堵塞排油阀门。整套设备的重心集中在下部储油罐体位置，即使上部安装了真空单元与控制箱，推移过程中也不会出现侧翻风险，

　　设备的整体横向宽度控制在常规工位通道的允许范围内，不需要额外拓宽作业通道，安装时不需要打膨胀螺栓固定地面，只要放置在平整的水泥地面即可投入使用，排油口设置在罐体下部侧方，连接排油管路后可以直接将存储的废油排入废油收集桶，不需要倾斜罐体倒油，大幅降低了作业人员的劳动强度。在结构设计过程中，需要重点考量罐体的密封性能，所有法兰连接面都要加装耐油橡胶密封垫，管路接头采用锥面密封结构，避免负压建立失败导致抽吸效率下降，同时要核算罐体在最大负压下的结构强度，避免罐体抽瘪变形，机架的焊接位置要做应力消除处理，避免长时间推移震动导致焊缝开裂，控制箱和罐体之间要做隔热处理，避免罐体内部油液温度变化影响电气元件的工作稳定性。这类设备和普通的开放式接油桶相比，全封闭的结构可以避免废油挥发的油气在车间内扩散，改善作业环境的空气质量，同时负压抽吸的方式可以把设备腔体内死角位置的残油抽吸干净，不会出现残油积存导致的设备换油不彻底问题，在中小型维修车间、设备运维班组的作业场景里，这种集成式结构不需要外接复杂的管路系统，接上电源就能独立作业，适配的作业场景非常灵活。
