克林贡木托铰链旋转式成型模具结构

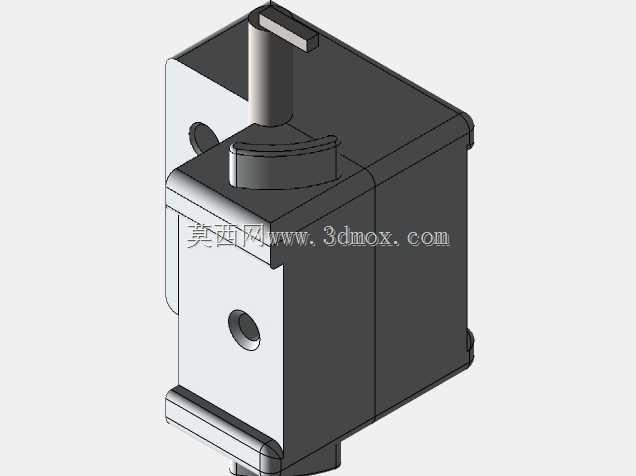

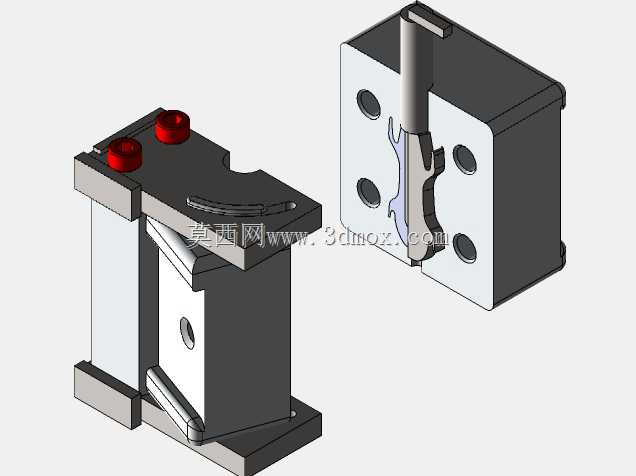

　　在木质异形承托件的批量成型加工场景中，这类带铰链开合结构的旋转推料模具，主要适配中小尺寸异形木托的冷压或热压成型工序，区别于传统上下开模的固定式模具，其结构设计专门针对木托类零件侧面存在倒扣、无法通过直向开模顺利脱模的约束特性。从实际生产的工位布局来看，该模具整体采用上下基座加侧立模板的框架式结构，安装时底部基座通过四个角的安装孔固定在压机工作台面，顶部预留的两个红色限位柱用于匹配压机上压板的下行行程，避免合模过位造成模腔损伤。模腔部分采用分体式镶拼结构，侧立模板上开设四个定位销孔，合模时通过定位销与动模部分精准对位，保证模腔轮廓的拼接精度，避免成型后的木托出现飞边、错位等缺陷。设计阶段针对零件的约束特性做了针对性的结构优化：

　　考虑到木托侧面的异形倒扣结构，传统直顶或斜顶结构在脱模时容易刮伤木质工件表面，甚至造成工件局部开裂，因此特意将模具的开合侧设计为铰链翻转结构，开模时侧模板绕铰链轴旋转打开，给工件侧面的倒扣结构留出足够的脱模空间，不需要强行顶出造成工件变形。推料部分采用旋转推料器结构，而非传统的平板直顶结构，旋转推料的施力点沿工件脱模方向做圆弧轨迹运动，能够均匀贴合木托的内侧面轮廓，避免局部应力集中造成木质工件的压痕或破损。整套模具的驱动逻辑预留了气缸驱动的安装接口，按照实际生产的循环节拍需求，可配置三个独立气缸分别完成三个动作：第一个气缸驱动铰链侧模板的开合，第二个气缸驱动锁模机构完成合模后的锁紧与开模前的解锁，

　　第三个气缸驱动旋转推料器将成型完成的工件从模腔内踢出，三个动作通过气动逻辑阀按顺序联动，不需要人工手动操作开合模具与取件，能够适配自动化生产线的连续作业需求。从安装边界尺寸来看，模具整体的长宽尺寸控制在小型压机的工作台面适配范围内，不需要额外改造现有压机的安装接口，顶部的两个限位柱高度可根据实际压制的材料厚度做微调，适配不同厚度规格的木托成型需求。模腔的轮廓完全匹配克林贡木托的异形曲面，成型面做了抛光处理，减少木质材料压制成型时的粘附问题，降低脱模阻力。日常生产维护时，分体式的镶拼模腔可以单独拆卸更换，当模腔局部出现磨损或需要生产其他轮廓的木托时，不需要更换整套模架，只需要更换对应的镶块即可，大幅降低工装的维护成本与换型时间。

　　铰链部分采用耐磨钢套做转动配合，长期反复开合不会出现轴孔磨损造成的对位偏差，旋转推料器的转轴处预留润滑注油孔，定期加注润滑脂即可保证转动顺畅，避免长期使用出现卡滞问题。锁模机构采用楔块锁紧结构，合模后楔块卡入侧模板与模架之间的锁止槽，能够承受压制过程中材料对侧模板的侧向推力，避免合模过程中侧模板被撑开造成工件尺寸超差。在实际试模验证过程中，这套结构的脱模成功率远高于传统斜顶结构的模具，针对木质材料韧性差、易开裂的特性，旋转开模加旋转推料的动作轨迹更贴合工件的脱模方向，工件的成型良率能够提升15%以上，单循环的作业时间比手动开模取件的传统模具缩短40%左右，适合中小批量异形木托件的规模化生产使用。
