带第四第五轴辅助的轻型数控铣削加工设备

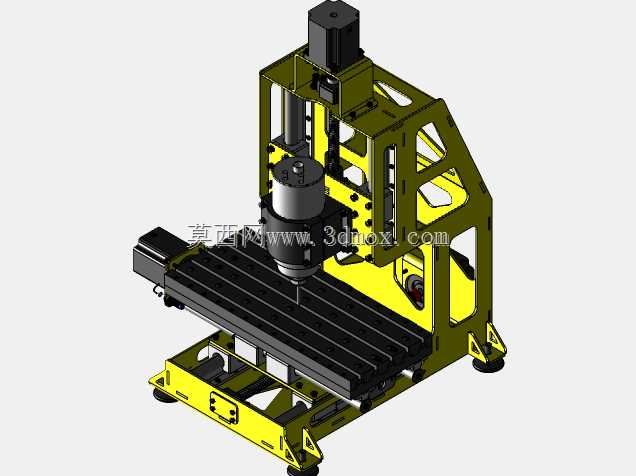

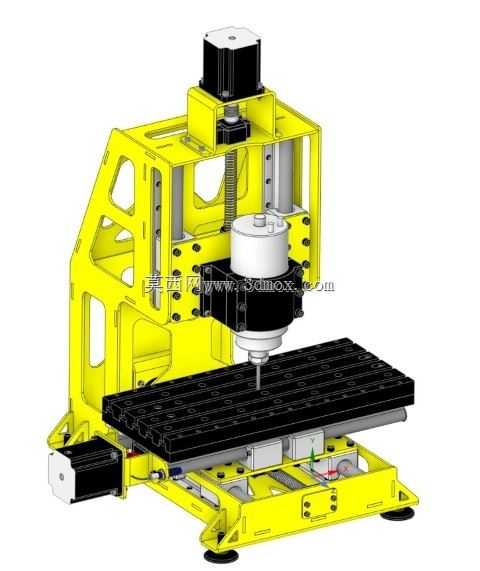

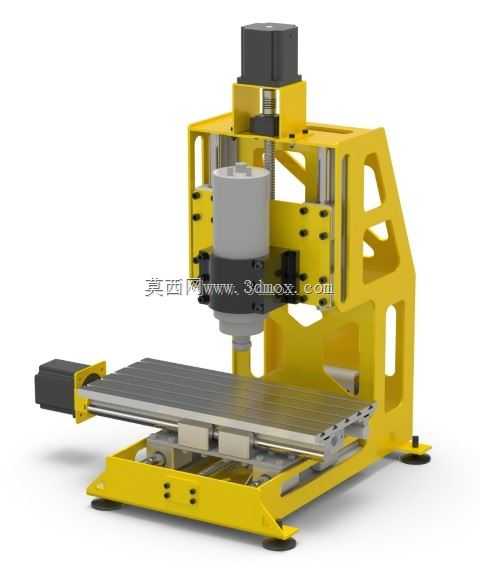

　　这类轻型多轴数控铣削设备，在小型加工工坊、个人DIY工作室、珠宝加工、手板制作场景中十分常见，区别于大型工业级龙门铣床的厚重结构，它采用开式悬臂配合移动工作台的布局，整体占地面积控制在桌面级设备的范畴，不需要专门做设备基础硬化，普通承重合格的工作台即可完成安装固定，设备底部设置的可调减震脚杯，能够快速调平机身，抵消安装面的平面度误差，减少加工过程中的共振传递。设备的运动副全部采用SBR型线性导轨作为导向支撑，这类导轨的安装调试门槛更低，对安装基面的加工精度容忍度更高，配合滚珠丝杠传动副，能够在轻负载工况下实现足够的定位精度，满足软质材料、小型五金零件的铣削、雕刻加工需求。主轴部分采用高速风冷主轴单元，垂直安装在Z轴滑台上，

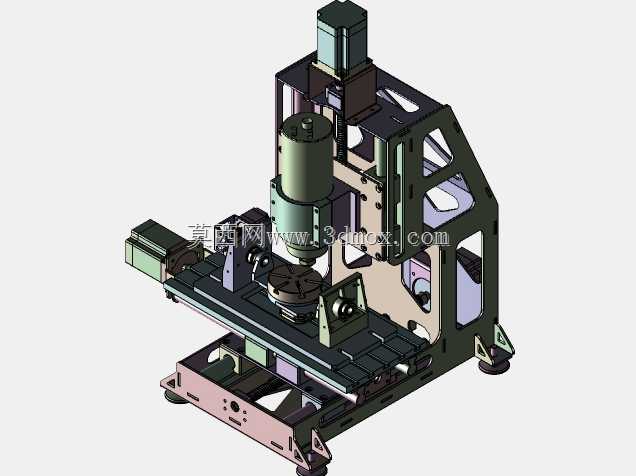

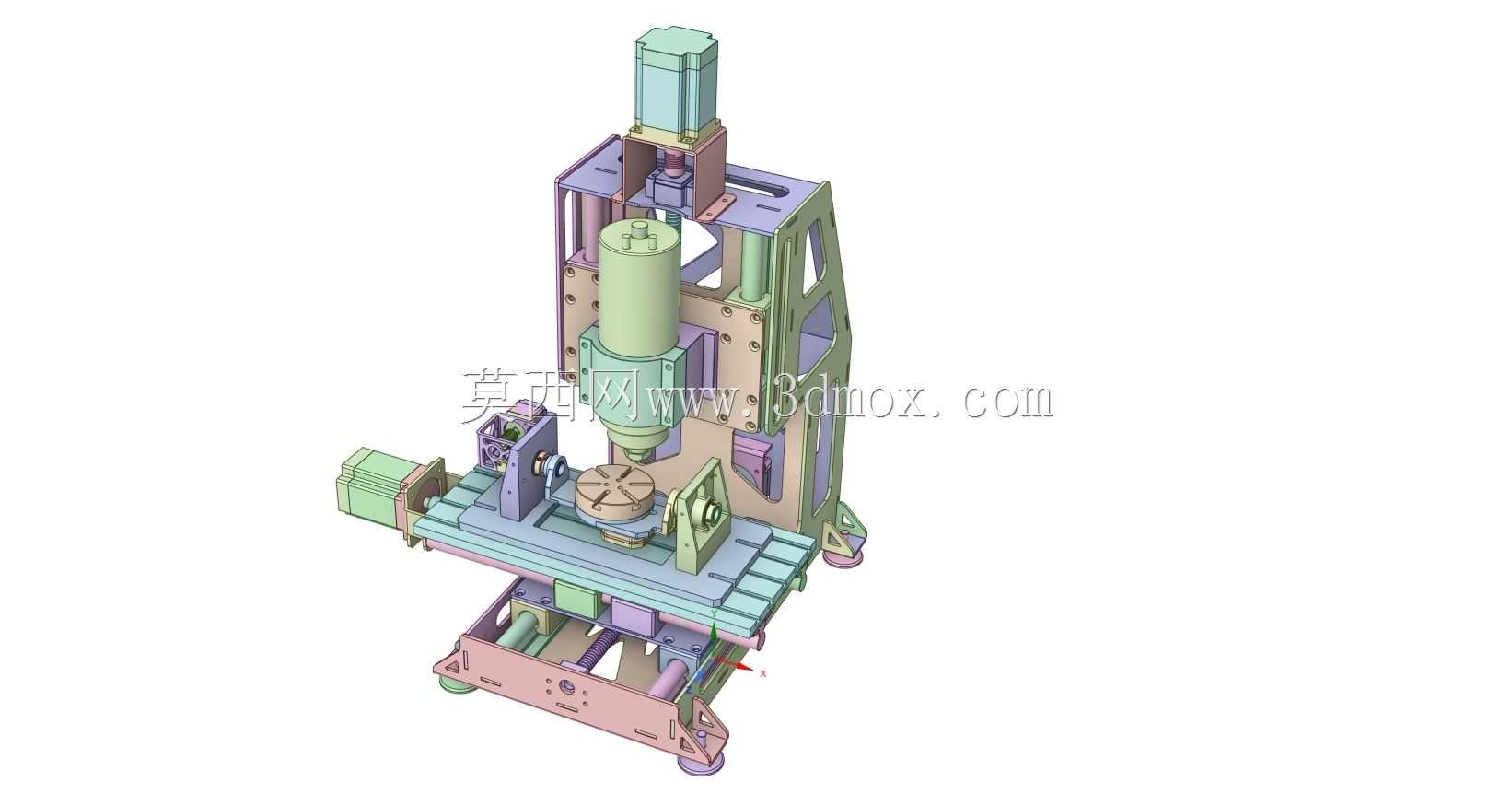

　　Z轴滑台通过两侧的导轨副与立式机架连接，由独立的伺服电机驱动丝杠完成上下进给动作，能够根据加工深度需求调整主轴伸出长度，适配不同高度的工件装夹需求。X轴传动组件集成在移动工作台下方，带动工作台完成前后方向的进给，Y轴传动组件则布置在机架的横向支撑位置，带动整个Z轴立柱组件完成左右方向的进给，三轴的运动行程经过优化，既能够覆盖常见小型工件的加工范围，又尽可能压缩了设备的整体外形尺寸，避免不必要的空间占用。额外配置的第四A轴耳轴、第五B轴旋转结构，是这款设备区别于普通三轴桌面雕刻机的核心特征，这两个旋转轴不需要额外改造机身结构，可根据加工需求选装，装夹后即可实现复杂曲面的多轴联动加工，不需要多次拆装工件重新找正，能够完成小型工艺品、

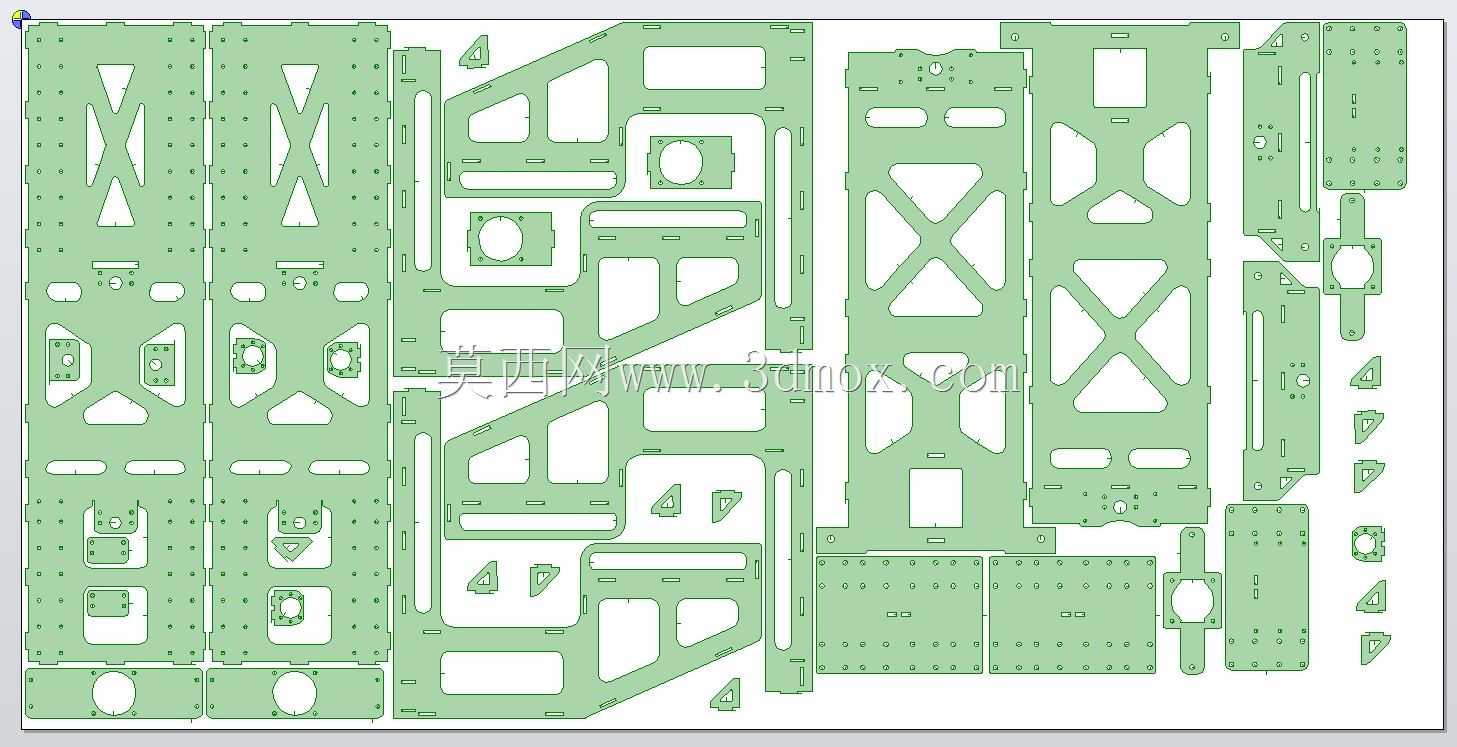

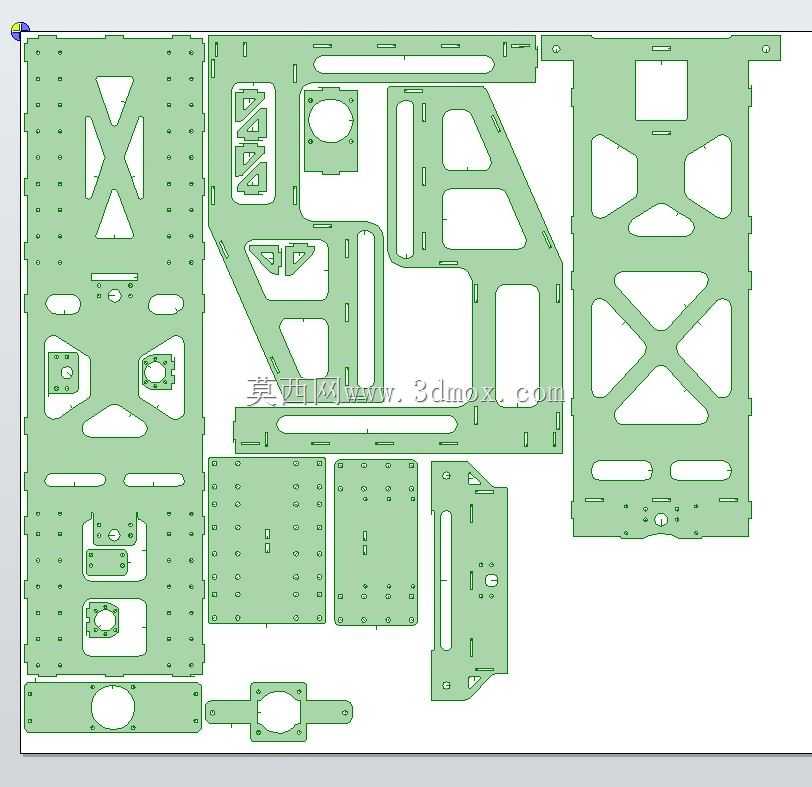

　　复杂结构手板、珠宝蜡模的五面加工需求，大幅减少多工序装夹带来的精度误差。考虑到轻型设备的刚性限制，第四、第五轴的设计负载控制在较轻的区间，更适合加工珠宝、蜡材、粘土、塑料、树脂这类切削力较小的材料，如果要加工铝、铜等软金属材料，则需要降低进给参数、减小单次吃刀量，避免切削力过大导致机身变形影响加工精度。设备的机架主体采用钣金折弯焊接结构，所有钣金零件仅需常规薄板切割、折弯工序即可加工成型，不需要大型铸造、铣削设备做二次精加工，加工门槛低，自制改装的可行性很高，钣金件之间通过紧固件连接，部分需要反复拆装的位置预留了定位销孔，装配时能够快速定位，减少装配调试的工作量。电气走线全部预留了穿线孔位，电机、

　　主轴的线缆可以沿着机架内侧的走线槽布置，避免运动过程中出现线缆拖拽、磨损的问题，工作台采用T型槽结构的铝合金台面，能够快速适配通用的夹具、压板，不需要额外制作专用工装即可完成不同形状工件的装夹固定。在实际使用过程中，这类设备的维护成本也相对更低，线性导轨、丝杠副只需要定期加注润滑脂即可保持运动顺畅，主轴的风冷结构不需要复杂的水冷循环系统，减少了水路堵塞、漏水的故障点，适合非工业量产场景下的小批量加工、打样、创意制作使用。
