贴片式SMD封装电阻芯片三维结构设计

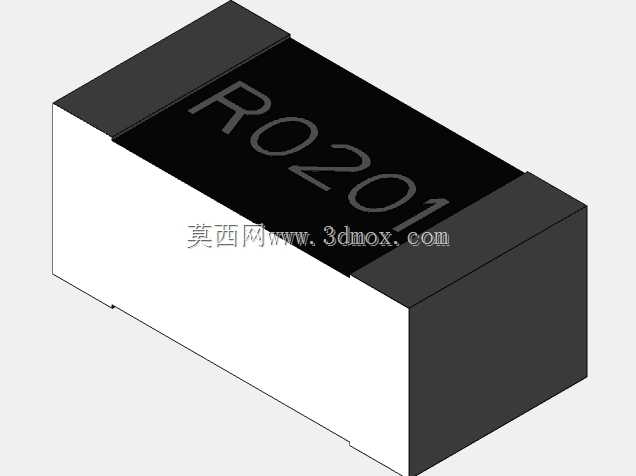

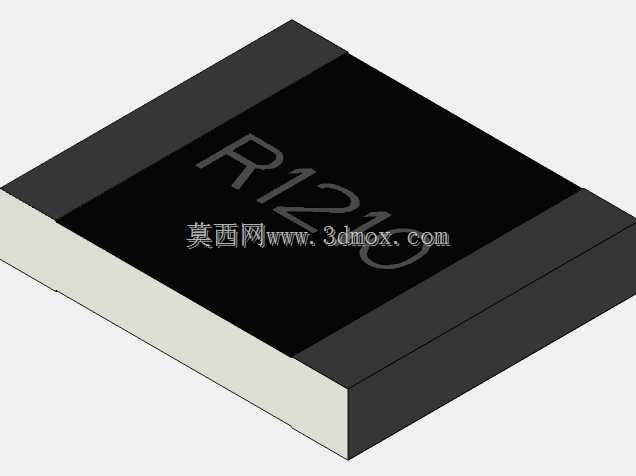

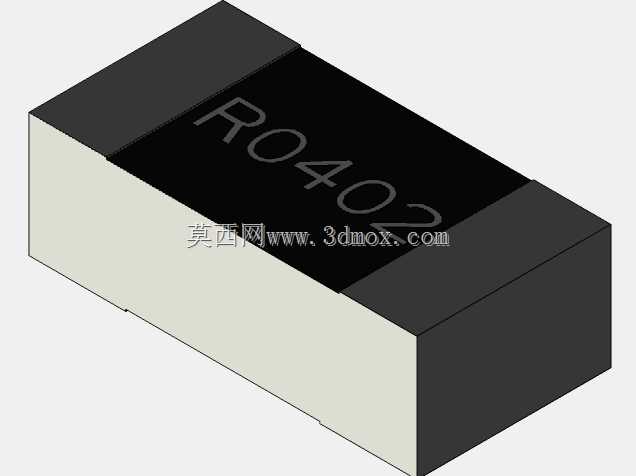

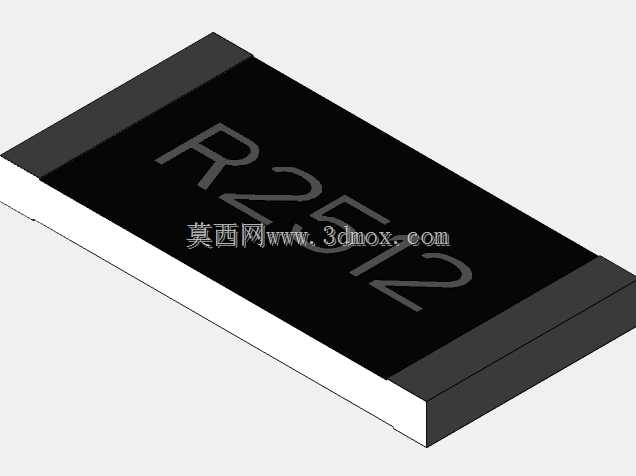

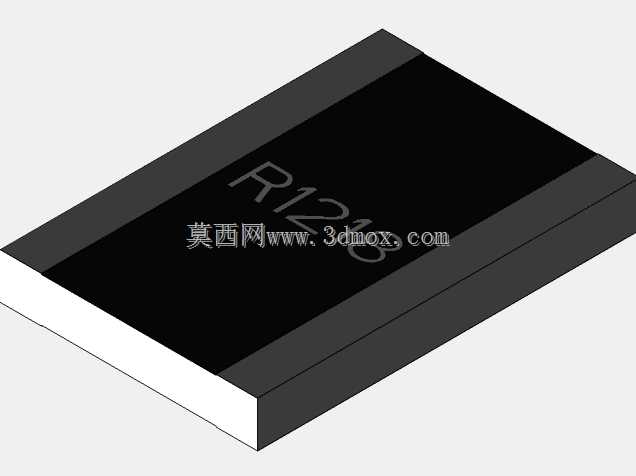

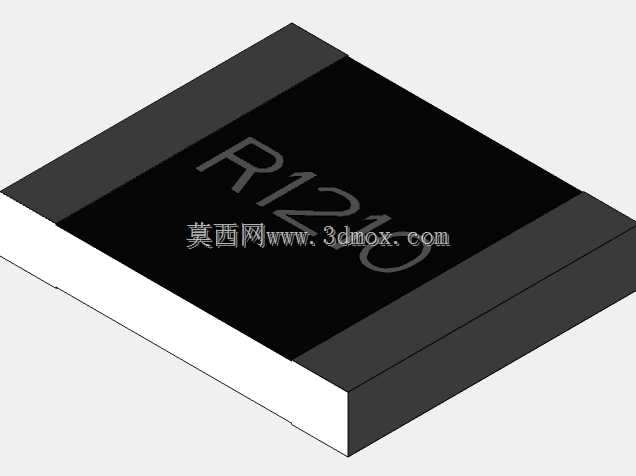

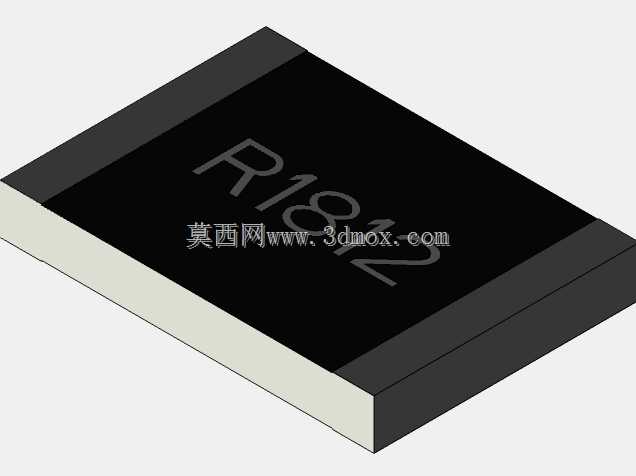

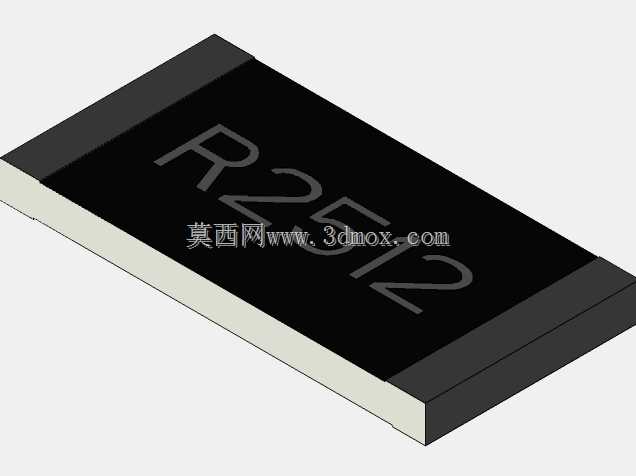

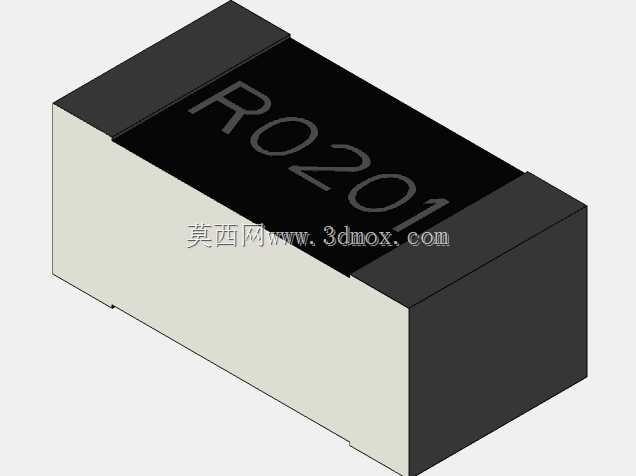

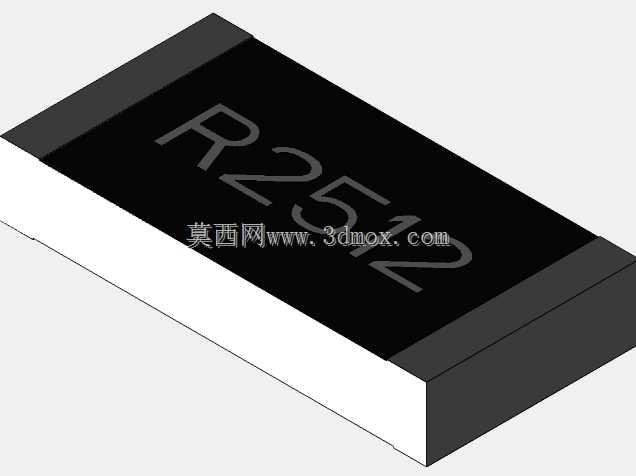

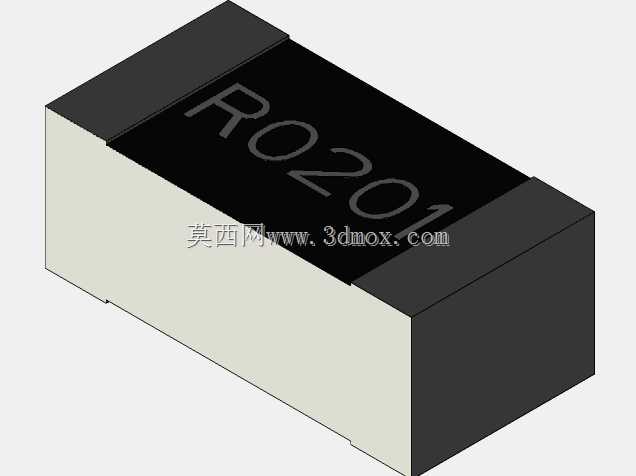

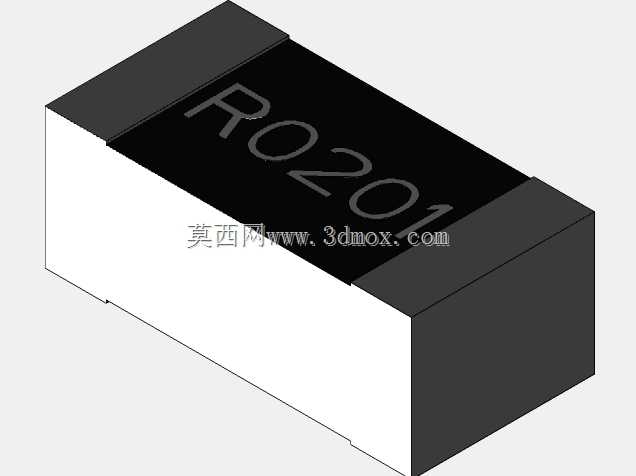

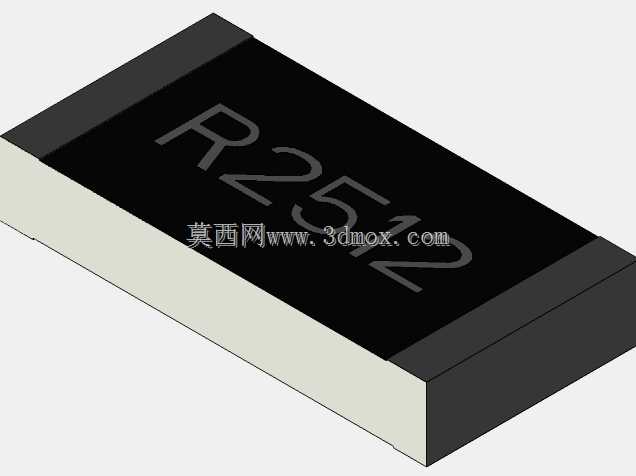

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，贴片电阻是板级电路里用量最大的无源元件之一，从0201到2512的全尺寸段SMD电阻，覆盖了从高密度便携设备到大功率电源模块的不同应用场景，这类元件的三维建模精度，直接影响PCB装配仿真、干涉检查、钢网开孔设计的最终落地效果。做这类元件建模的时候，首先要明确不同封装尺寸对应的安装边界：长度覆盖0.6mm到6.4mm区间，宽度覆盖0.3mm到4.6mm区间，高度覆盖0.23mm到1.1mm区间，不同尺寸对应的功率承载能力差异很大，比如最小的0201封装多用于手机、可穿戴设备的高密度信号回路，2512这类大尺寸封装则多用于电源回路的限流、分压场景，能承载更高的耗散功率。

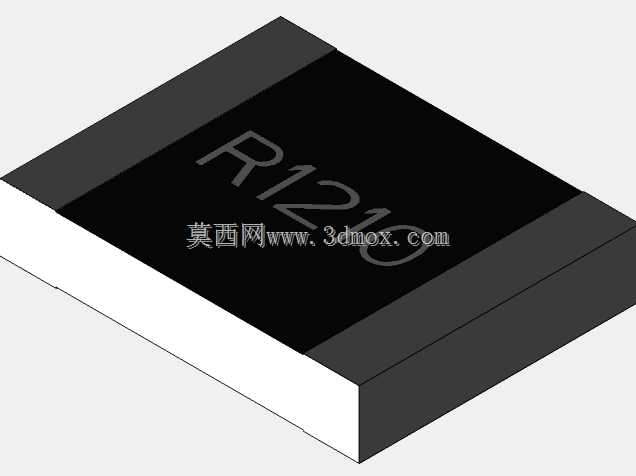

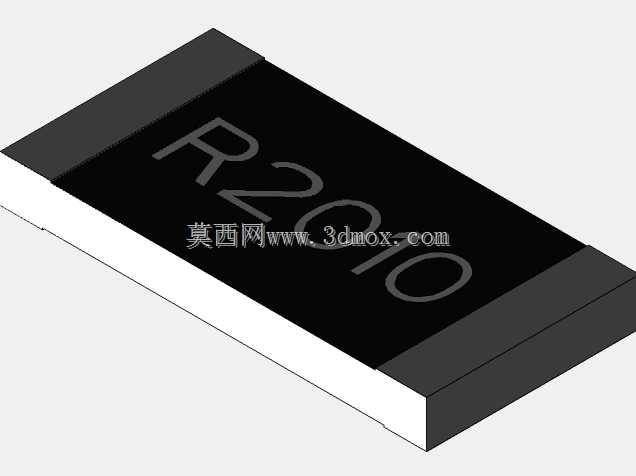

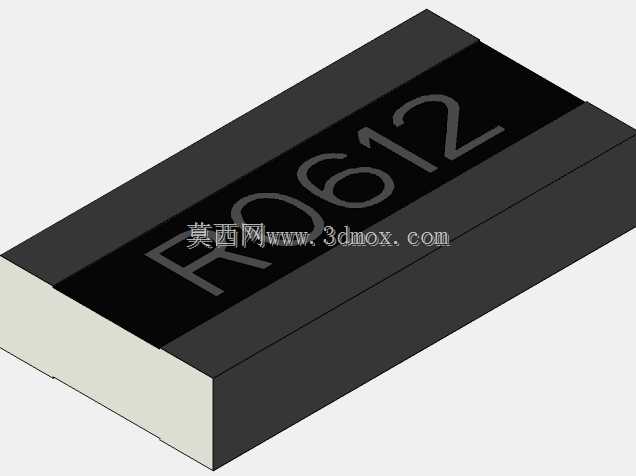

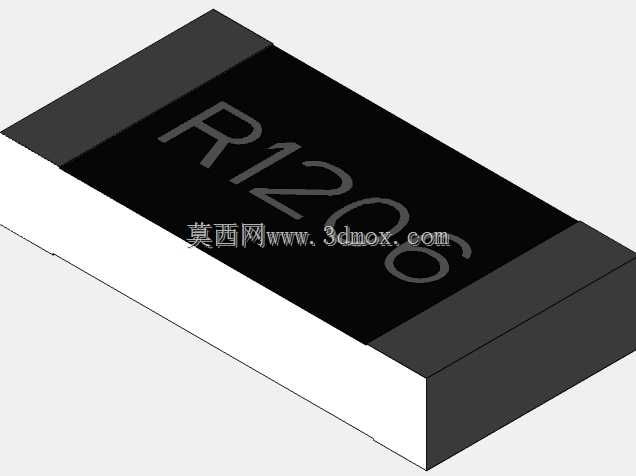

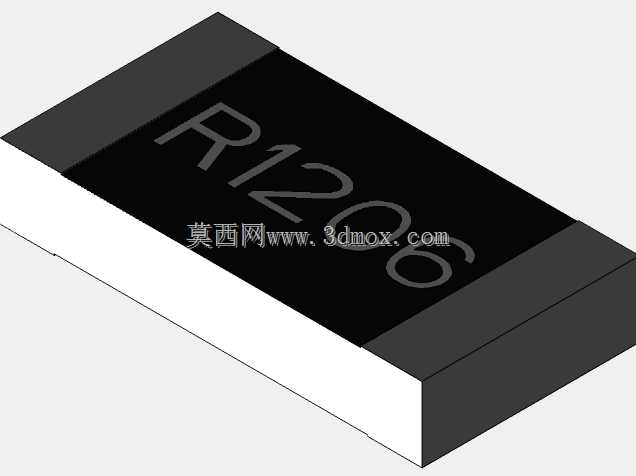

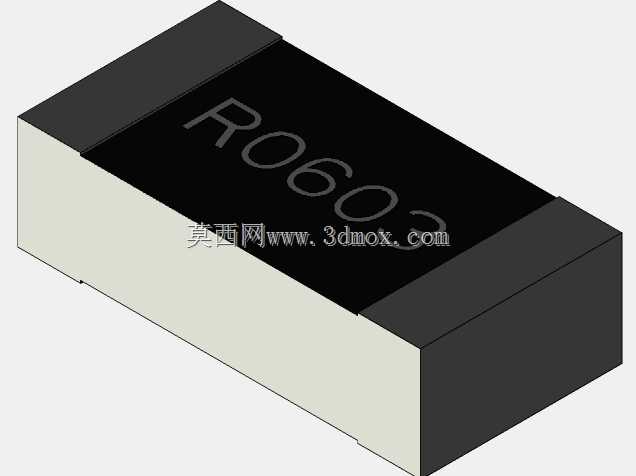

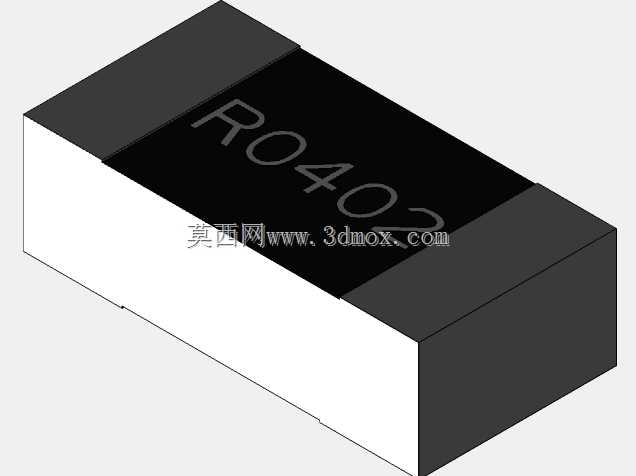

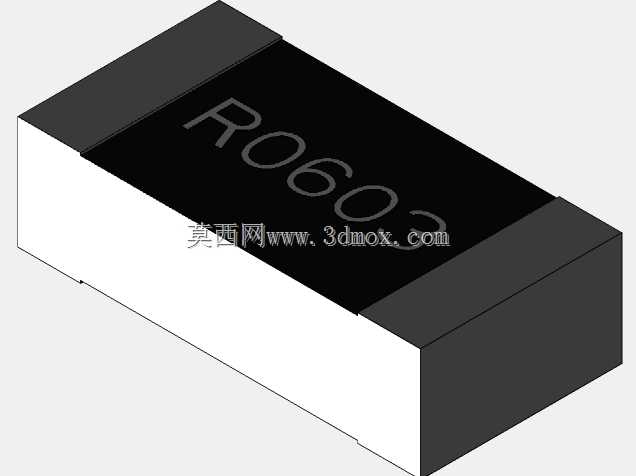

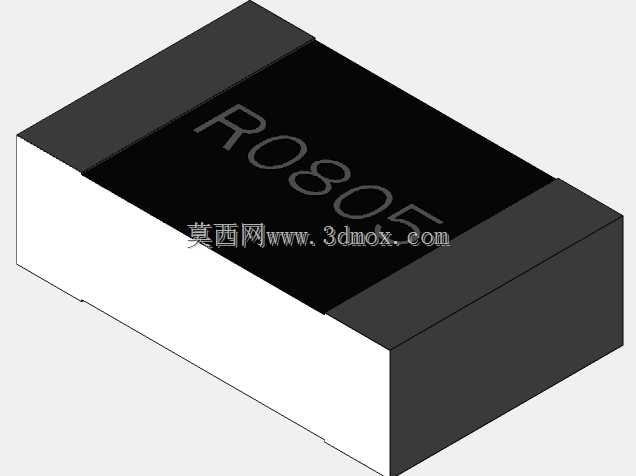

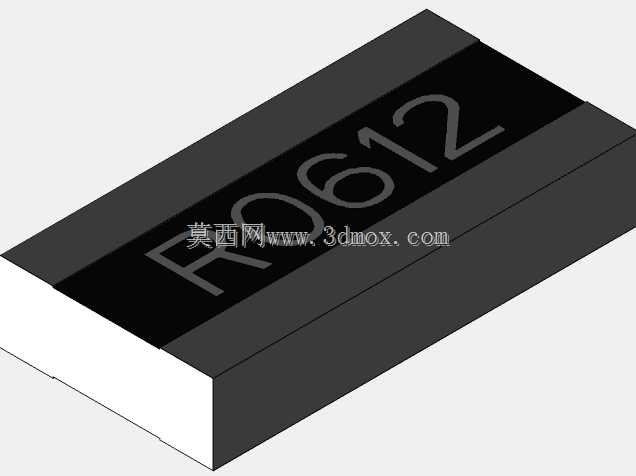

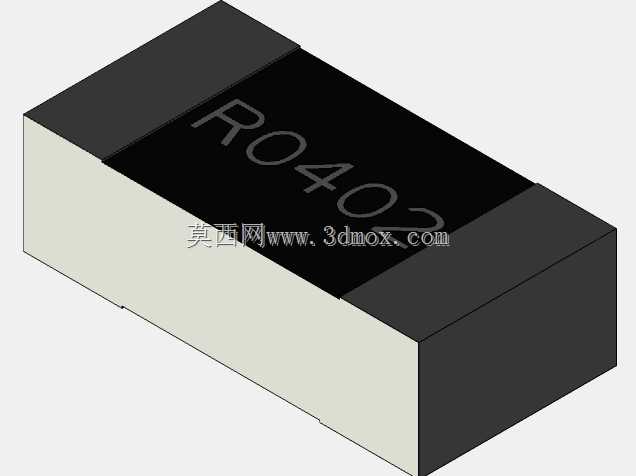

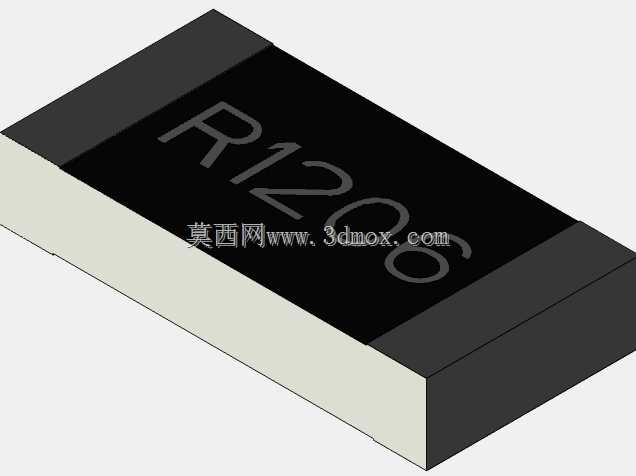

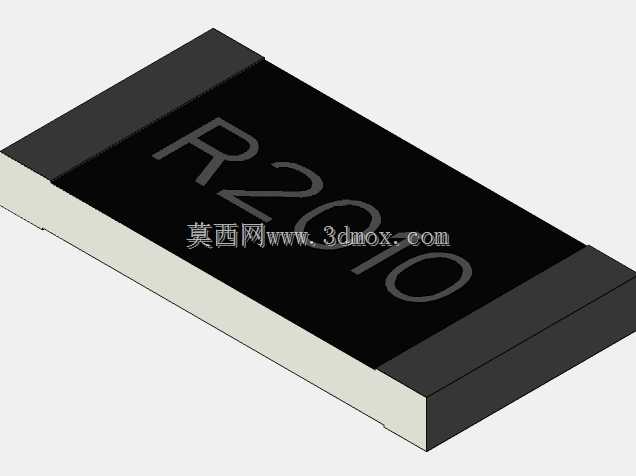

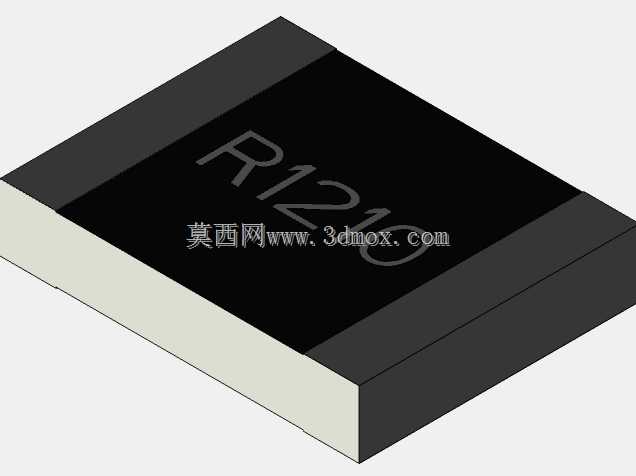

　　建模过程中不能只做一个简单的长方体示意，要区分陶瓷基体、两端端电极、顶面标识层的不同结构特征：端电极是焊接时与PCB焊盘结合的部分，其尺寸公差直接影响焊锡量的计算，建模时要严格按照封装规范预留端电极的金属层厚度，避免后续SMT仿真时出现焊盘匹配错误；顶面的标识层要还原丝印的字符特征，方便装配时的人工目检核对，也能在三维BOM可视化环节快速识别元件参数。从设计思路上来说，这类标准封装元件的建模要优先保证安装尺寸的准确性，外形的倒角、边缘细节要符合实际元件的生产工艺，陶瓷基体的边缘不会是绝对锐利的直角，会有微小的工艺倒角，端电极与陶瓷基体的结合处也有对应的工艺台阶，这些细节如果忽略，在做整机虚拟装配的时候，容易和相邻的贴片电容、

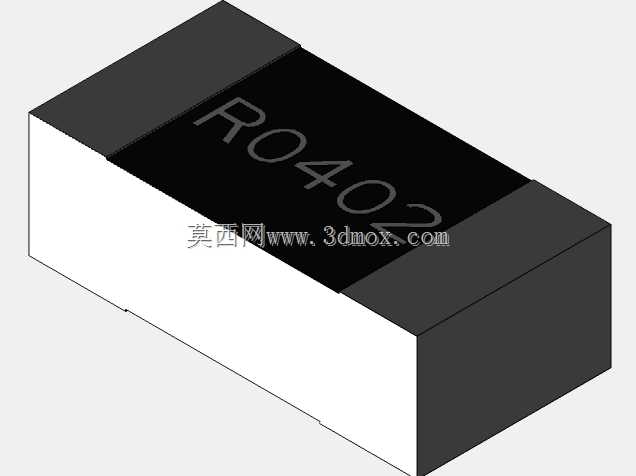

　　IC引脚出现错误的干涉判定，影响结构评审的效率。实际选型应用中，不同尺寸的SMD电阻对应不同的焊接工艺窗口，小尺寸0201、0402封装对贴片机的精度要求更高，焊盘设计的容错空间更小，大尺寸2010、2512封装则要考虑焊接时的应力释放问题，建模时还原元件的真实厚度与材质分层，能帮助PCB设计人员提前评估元件下方的走线空间，避免出现走线距离焊盘过近导致的焊接短路问题。在工业控制板卡的设计场景里，这类贴片电阻往往要在宽温域环境下工作，模型的尺寸准确性也能帮助热仿真环节更精准的计算元件与PCB之间的热传导路径，评估不同布局下的电阻温升情况，避免因为元件过热导致的阻值漂移、电路失效。很多刚接触板级结构设计的工程师，

　　容易把贴片电阻的模型做的过于简化，忽略端电极的结构和顶面的丝印标识，导致导出的STEP模型在做装配检查时，无法区分电阻与其他同外形的贴片元件，也无法核对元件的极性与标识方向，给后续的生产装配带来不必要的麻烦。建模时还要注意，不同厂商生产的同封装电阻，外形尺寸的公差范围要在模型里预留对应的设计余量，不能只取标称值做绝对尺寸，要结合行业通用的封装公差标准，让模型能适配绝大多数厂商的同规格元件，减少后续选型替换时的模型修改工作量。从安装边界来说，贴片电阻在PCB上的占位不仅要包含元件自身的长宽高尺寸，还要预留焊接时的焊盘外延空间、元件之间的安全间距，模型的尺寸精度直接决定了这些预留空间的计算是否准确，尤其是在高密度布线的板卡上，0.1mm的尺寸误差就可能导致相邻元件的间距不符合安规或工艺要求。这类无源元件的三维模型，看似结构简单，实则是板级结构设计里最基础也最影响整体设计质量的部分，精准的模型能大幅减少从设计到生产环节的迭代次数，降低SMT打样时的元件干涉、焊接不良等问题出现的概率。
