RC1202A显示屏PCB安装固定垫片结构

　　在工业控制终端、嵌入式人机交互界面、小型检测设备的显示模组装配环节，显示面板与主控PCB之间的间隔固定一直是容易被忽略却直接影响整机可靠性的细节。这款适配RC1202A规格LCD模块的安装垫片，正是针对这类小尺寸显示装配场景的间隙控制、定位支撑需求开发的结构件，在实际产线装配中能解决不少因装配公差带来的连锁问题。

　　从实际使用场景来看，这类垫片主要用在LCD模组与主控电路板之间的装配层，不少工程师在做小尺寸显示界面装配时，容易直接用螺丝硬锁，要么压裂LCD边缘的玻璃基材，要么因为PCB与LCD之间间隙不均，导致PCB上的焊点顶到LCD背面的偏光层，长期使用后出现显示亮斑、排线受力松脱的问题。这款垫片的核心作用，就是在两个部件之间形成稳定的支撑间隔，同时预留出排线弯折、元件避让的空间，避免不同材质部件因为热胀冷缩系数不同产生的应力直接作用在脆弱的显示部件上。

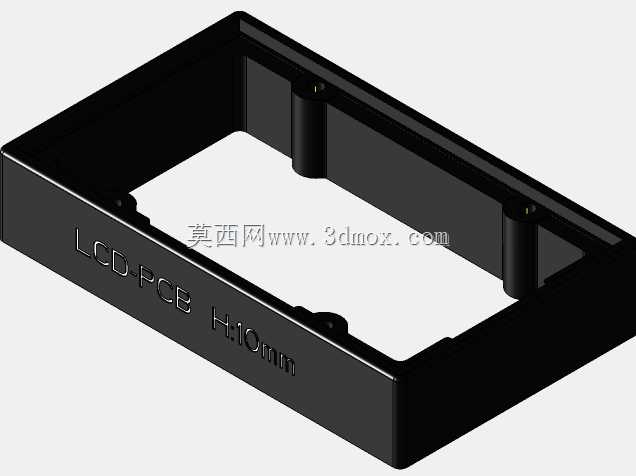

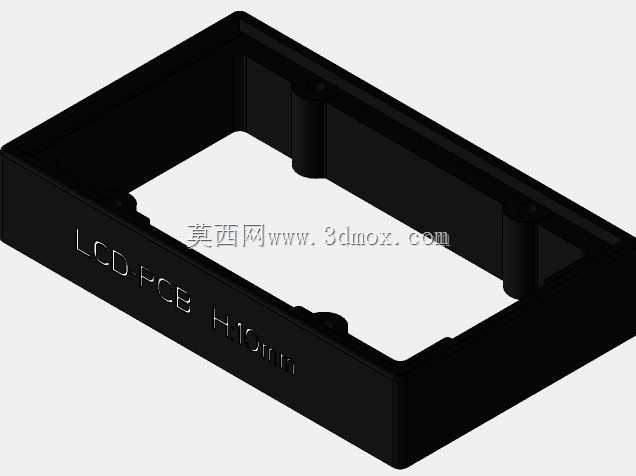

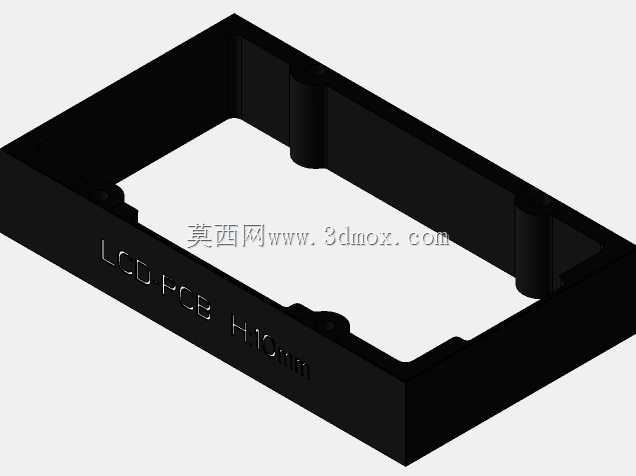

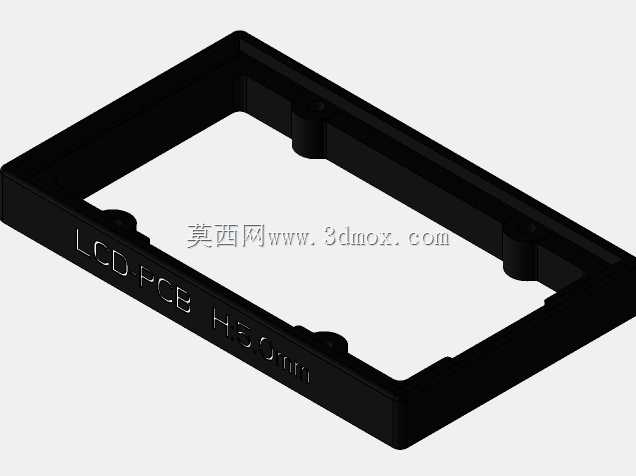

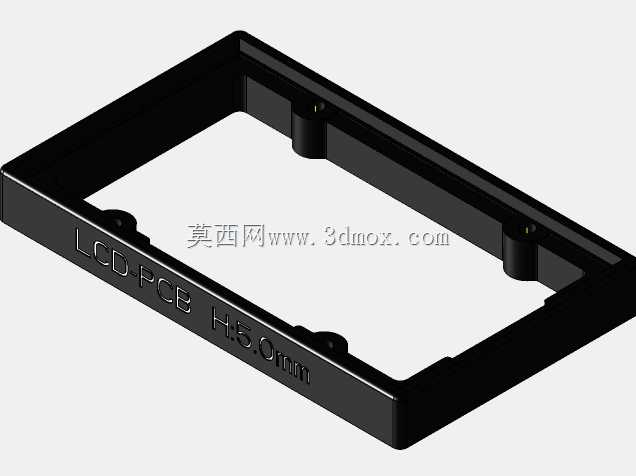

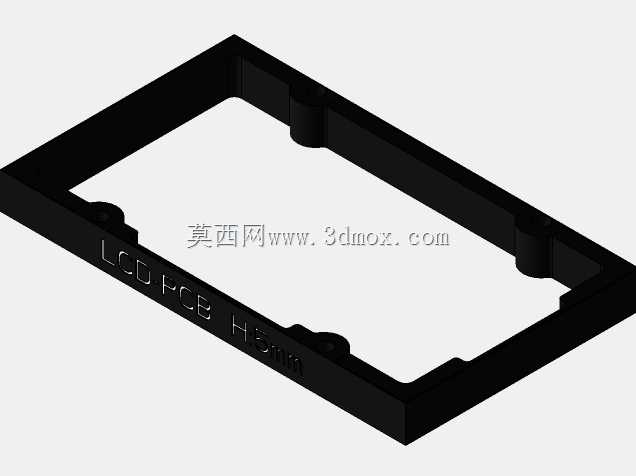

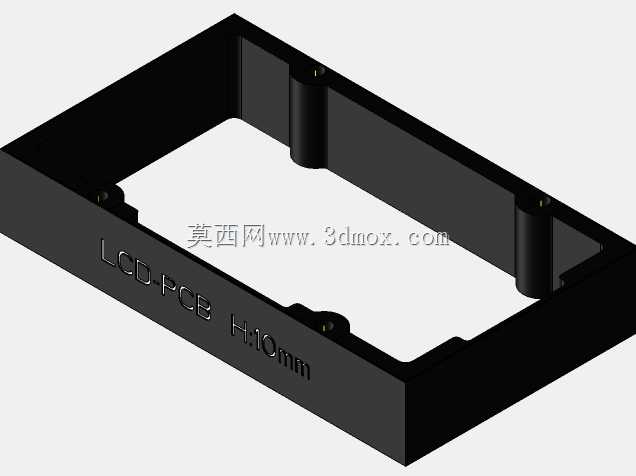

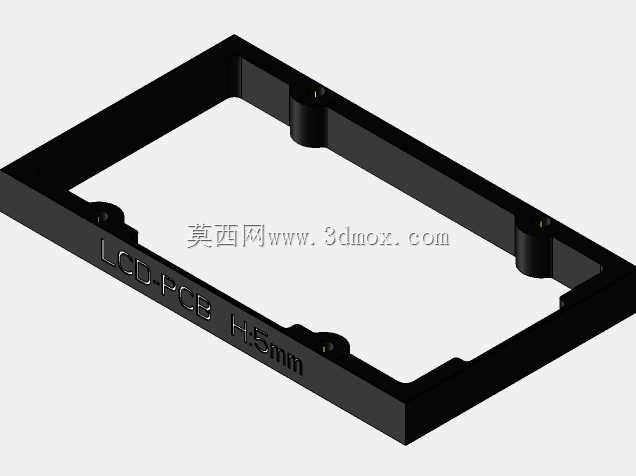

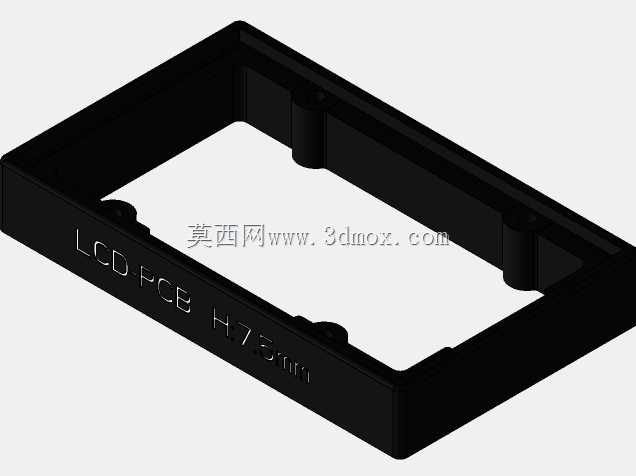

　　从结构设计思路上，这款垫片采用了框型一体式结构，没有做零散的单个支撑柱设计，主要是考虑到小尺寸显示模组的装配公差控制——零散支撑柱需要在PCB和LCD上分别对应多个定位点，加工累计公差容易导致装配错位，而整体框型结构只需要对应外围的几个安装柱位，就能实现整个支撑面的定位，装配时不需要反复调整对位，能有效提升产线装配效率。框体的边缘做了小幅的倒角处理，不是尖锐的直角，一方面是避免装配时割伤LCD的柔性排线，另一方面也能减少注塑生产时的应力集中，降低零件长期使用后的形变概率。

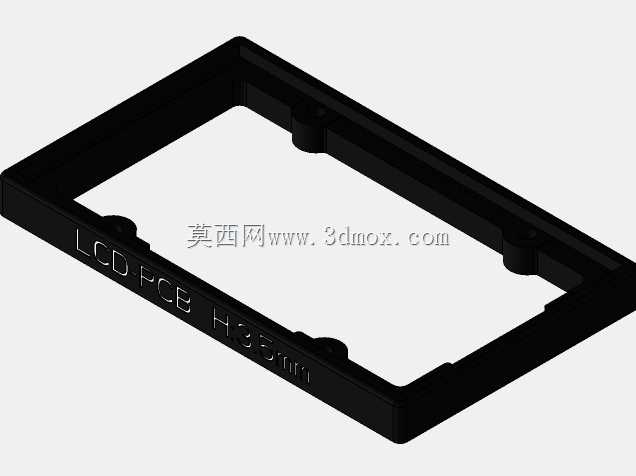

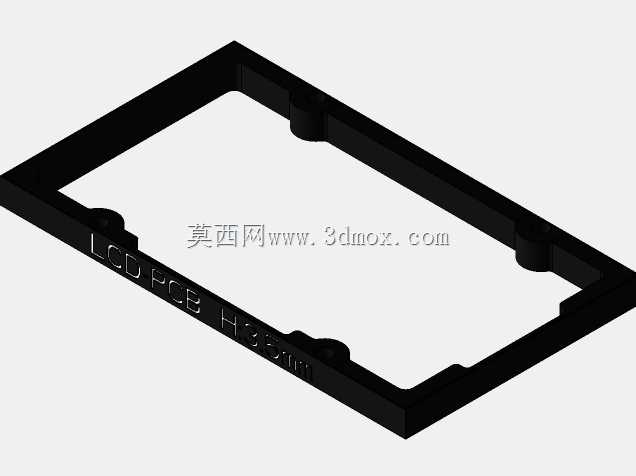

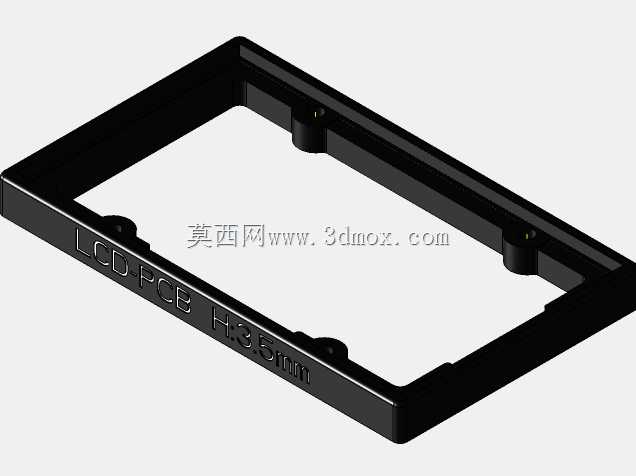

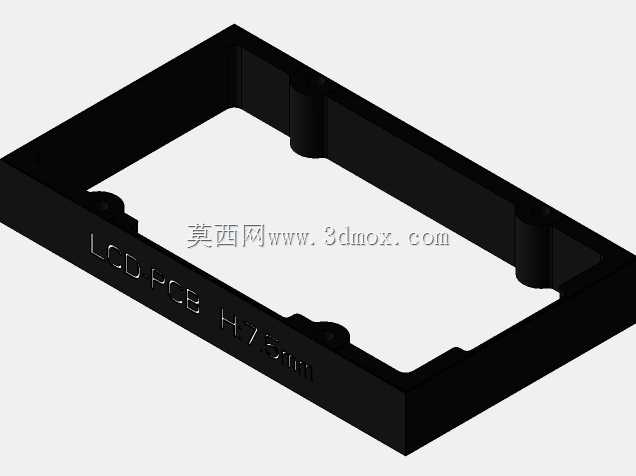

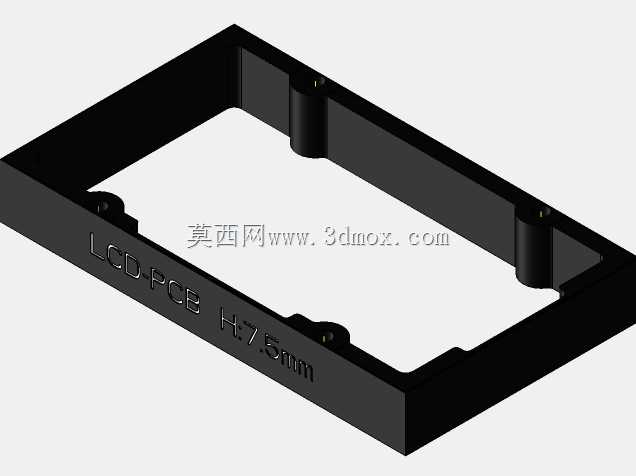

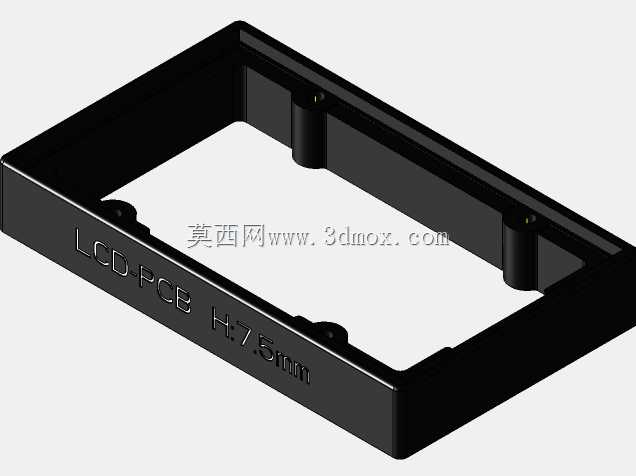

　　尺寸与安装边界方面，这款垫片适配的LCD模块安装基准尺寸为56.1mm与59.7mm两个长度方向的定位跨度，宽度方向适配32.4mm与36mm的安装区间，支撑高度覆盖3.5mm到11.6mm的间隙需求，这个高度区间刚好能覆盖常规0.8mm厚度PCB加上板上最高元件（通常是电解电容、排针座）的高度，同时预留出0.3mm左右的装配余量，避免锁附螺丝后垫片被过度压缩导致间隙不足。框体上预留的几个圆柱形凸台，是对应LCD模组和PCB上的安装孔位做的定位结构，凸台的高度略低于垫片整体支撑高度，装配时凸台先卡入对应的安装孔，实现预定位，后续打螺丝时不会出现部件偏移，不需要额外用治具固定对位。

　　在功能特性上，这款垫片的框体内侧做了内凹的避让空间，刚好避开PCB上靠近显示接口区域的排针、电容等突出元件，不会出现装配时垫片压到元件导致的虚焊、元件损坏问题。框体的侧壁厚度做了均匀化设计，整个零件的壁厚保持一致，不管是采用注塑加工还是3D打印打样，都不会因为壁厚不均出现缩痕、翘曲的问题，能保证支撑面的平面度，装配后LCD面板不会因为支撑面不平出现受力不均的水波纹现象。另外，垫片上标注的字符区域是做的微凸标识，不会影响支撑面的平整度，主要是方便产线装配时识别零件方向，避免装反导致的避让位错位。

　　实际选型使用时，需要注意这款垫片的安装孔位是对应RC1202A系列LCD的固定孔距设计的，如果是同尺寸不同孔位的显示模组，需要核对凸台位置是否匹配，不能直接通用。在锁附安装螺丝时，建议采用对角锁附的顺序，不要单边一次性锁死，避免垫片受力不均出现轻微翘起，影响支撑间隙的一致性。对于有防尘需求的装配场景，这款框型垫片还可以配合薄的防尘泡棉使用，在垫片与LCD、垫片与PCB的贴合面贴装窄边泡棉，就能实现显示区域的侧边防尘，不需要额外设计防尘结构，能减少整机的零件数量。
