贴标机配套网格安全防护门结构设计

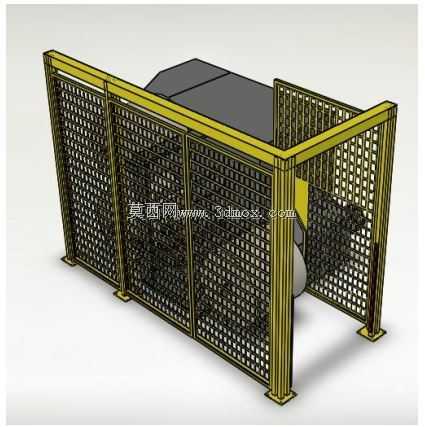

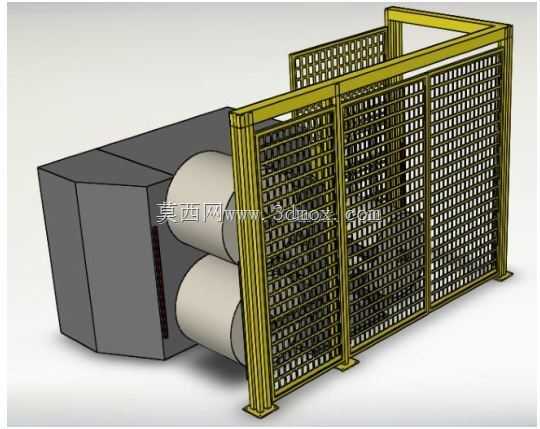

　　在包装生产线的贴标工位区域，设备运行过程中存在旋转辊筒、传动部件外露的风险，同时作业人员若误触运行中的送标、覆标机构，极易引发机械伤害事故，这款配套的安全防护门正是针对贴标机工位的现场防护需求设计的结构件。从实际安装场景来看，该防护门设置在贴标机的操作侧与传动侧衔接位置，既不影响贴标完成后产品的正常输送出料，也能完全阻隔人员肢体接触到设备内部的高速运转部件，同时网格结构的设计不会遮挡操作人员观察设备内部贴标作业状态的视线，方便日常巡检时快速判断标签供料、覆标压力是否正常。

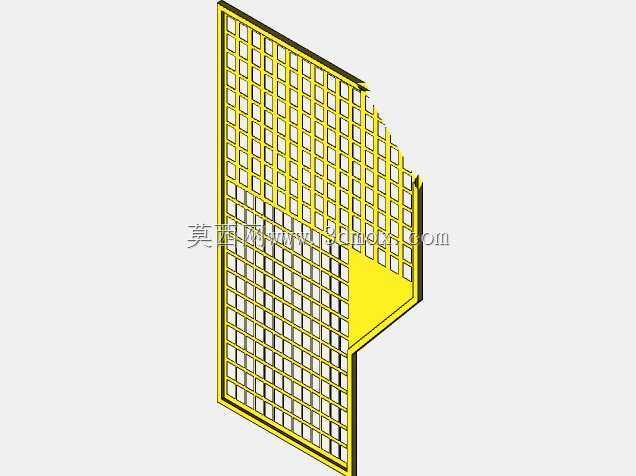

　　设计过程中优先考虑了防护结构的刚性与通透性平衡，整体框架采用矩形型钢焊接成型，框架立柱底部预留了与地面膨胀螺栓固定的安装孔位，安装时可根据现场地面的平整度微调固定位置，适配不同车间的地坪安装条件。防护网部分采用等间距冲孔网格或者钢丝网格排布，网格间隙控制在安全规范要求的范围内，既能够防止手指误伸入设备内部，也不会因为网格过密导致积尘难以清理，日常生产间隙用压缩空气吹扫即可完成网面的清洁维护。门体与固定框架之间采用合页铰接结构，配套设置了简易的插销式锁止机构，设备正常运行时插销锁止避免门体被意外打开，当需要更换标签卷、清理胶辊或者调整覆标位置时，拔出插销即可将门体向外侧完全打开，预留出足够的维护操作空间，不需要额外拆除其他防护结构，大幅缩短日常维护的准备时间。

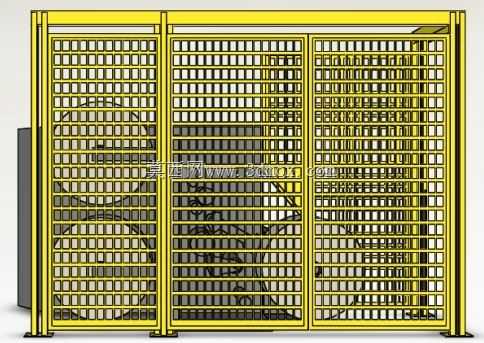

　　从安装边界尺寸来看，该防护门的整体高度完全覆盖贴标机外露传动部件的最高位置，顶部与设备上方的走线桥架预留了足够的安全间隙，不会干涉设备的线缆、气路排布；门体的宽度方向刚好贴合贴标机主机的侧边轮廓，与设备外壳之间的缝隙控制在安全范围内，不存在防护盲区。框架的黄色涂装是工业安全防护的标准警示色，能够在车间环境中清晰标识出危险区域边界，提醒作业人员注意避让运行中的设备。

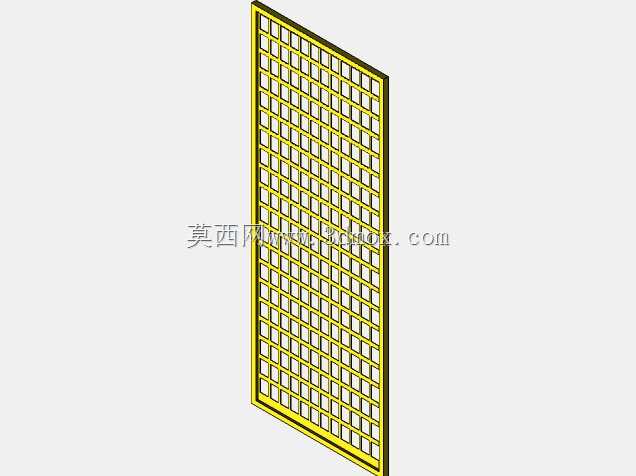

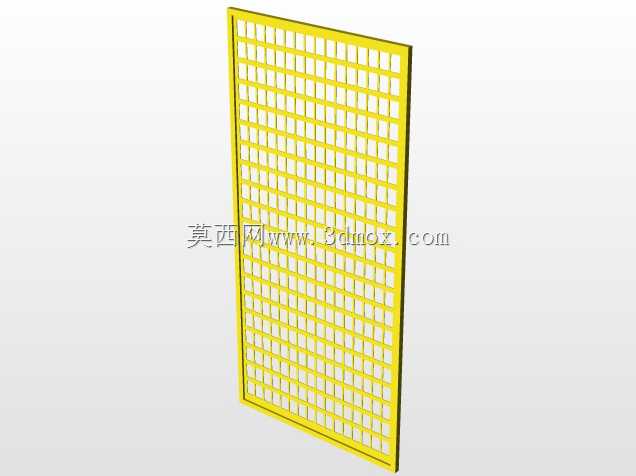

　　在结构细节处理上，所有框架的焊接位置都做了打磨倒角处理，不存在尖锐的毛刺棱角，避免安装或者维护过程中划伤作业人员；网格与框架的连接采用压条加螺栓固定的方式，相比焊接固定的方式，后期如果网格出现外力撞击变形的情况，可以单独拆卸更换网格部分，不需要整体更换防护门框架，降低后期的维护成本。门体的开合角度可以达到120度以上，打开后门体可以靠自重稳定停在外侧位置，不会因为车间内的气流或者设备运行的震动自动回弹关闭，避免维护过程中门体意外闭合碰伤操作人员。

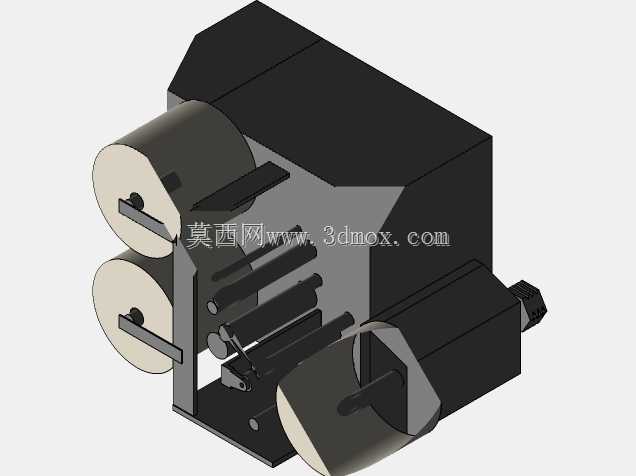

　　针对贴标机的实际运行特点，这款防护门的设计还考虑了设备的散热需求，网格结构的通风率远高于整板式防护门，贴标机运行过程中伺服电机、传动部件产生的热量可以通过网格顺利散出，不会因为防护结构的遮挡导致设备局部温度过高，影响电气元件的使用寿命。同时在防护门对应贴标机操作按钮的位置，不需要额外开设操作窗口，因为日常的参数调整、启停操作都在设备端的操作面板上完成，防护门只在维护、换料的时候才需要打开，完全不影响设备的正常操作流程。

　　实际投产使用中，该防护门可以适配不同规格的立式贴标机、卧式滚贴贴标机的侧边防护需求，只需要根据对应设备的外形尺寸调整框架的长宽参数即可完成适配，结构的通用性较强。安装时不需要对原有贴标机的结构做打孔、焊接等改动，只需要通过地面膨胀螺栓固定框架立柱即可完成安装，不会破坏原有设备的结构完整性，适合现有生产线的后期安全改造项目使用，也可以作为新设备出厂时的标配防护部件配套供货。
