瓶装产品辊式贴标作业设备结构设计

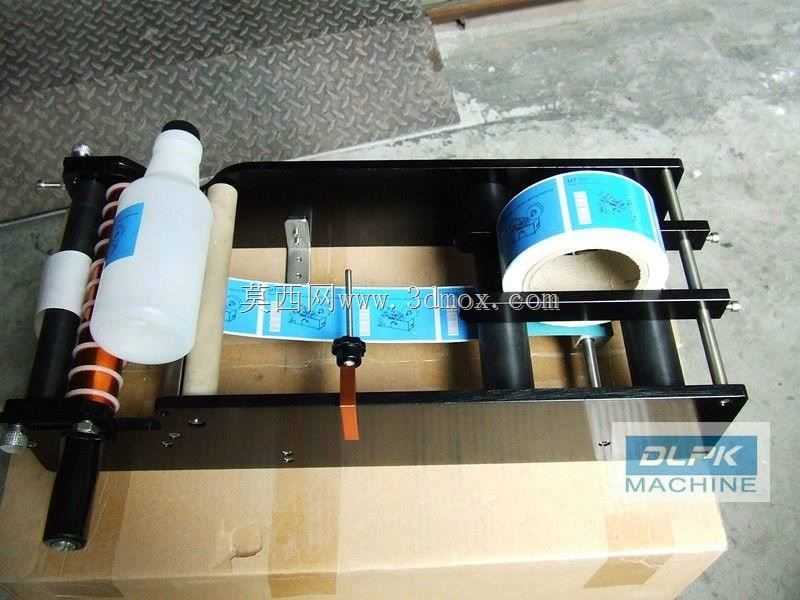

　　在快消品、日化、医药瓶装类产品的后段包装产线中，瓶身标签的贴合精度、贴合效率直接影响整线产能与成品外观合格率，这款辊式结构的贴标作业设备，正是针对圆柱类瓶装产品的圆周面贴标需求开发的专用作业单元。从实际产线适配角度看，该设备可直接对接上游的理瓶机、灌装机出料输送线，也可作为独立工位嵌入中小型包装车间的分段式作业流程，适配玻璃、PET、HDPE等多种常见材质的圆柱瓶型，覆盖饮料、调味品、口服液、日化洗护液等多类产品的贴标工序需求。

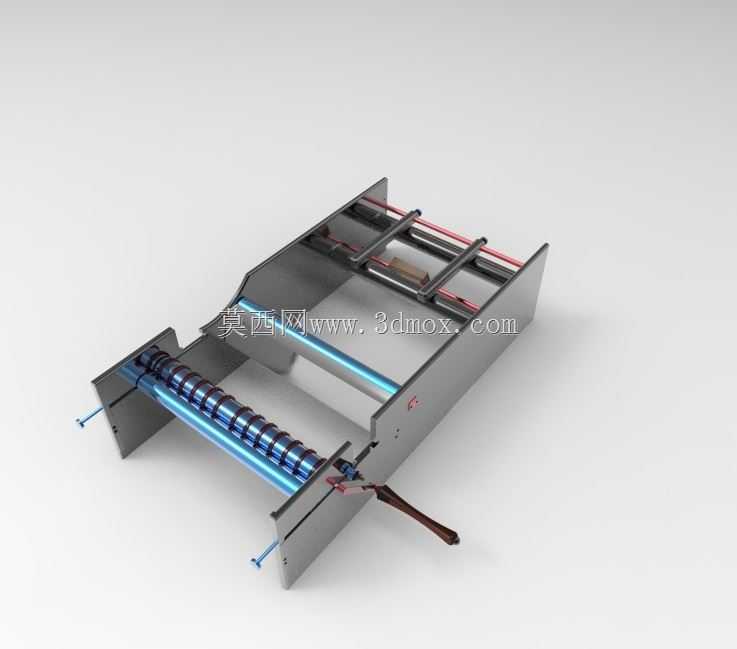

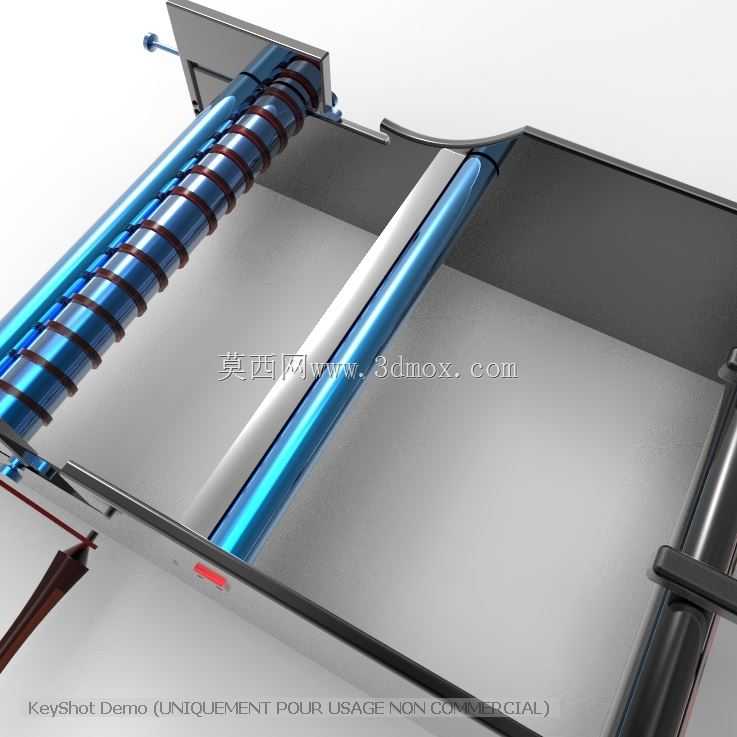

　　设备核心作业逻辑依托两组平行辊轴完成标签输送与瓶身贴合动作，其中带螺旋导程的金属辊承担标签带的定距输送功能，辊身加工的等距螺旋槽可精准卡合标签底纸的定位边，保证每一张标签的送进步距误差控制在0.2mm以内，避免出现贴标错位、标签重叠的问题；平行布置的光面压合辊采用硅胶包覆表层，既具备足够的压合力保证标签与瓶身完全贴合无气泡，又不会刮伤标签印刷面或瓶身外壁。设备的进料侧设置了弧形导向护板，可对接上游输送线送来的直立瓶身，将瓶体平稳导入两辊之间的贴标工位，导向板的弧度经过反复调试，可适配直径在30mm到120mm区间的常规圆柱瓶，无需更换工装即可完成多规格瓶型的快速切换，适配中小批量多品类的生产场景。

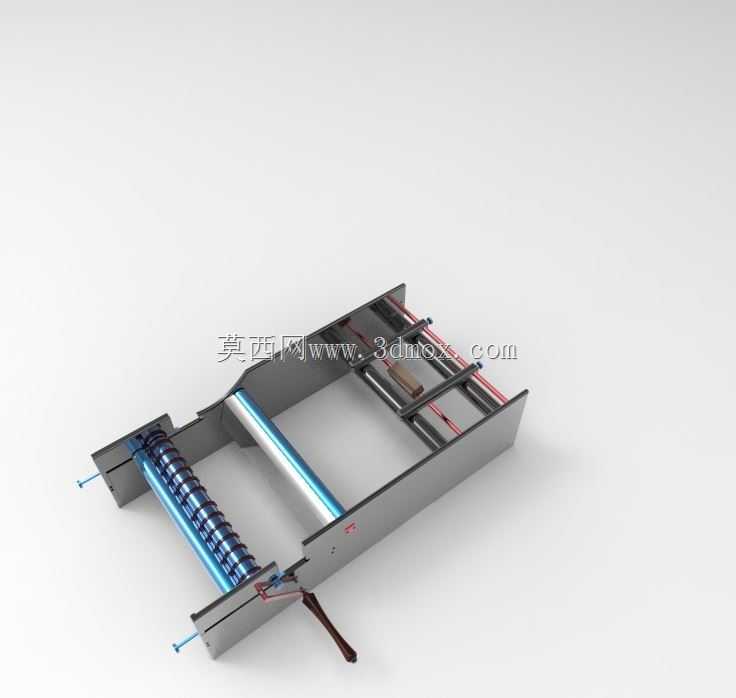

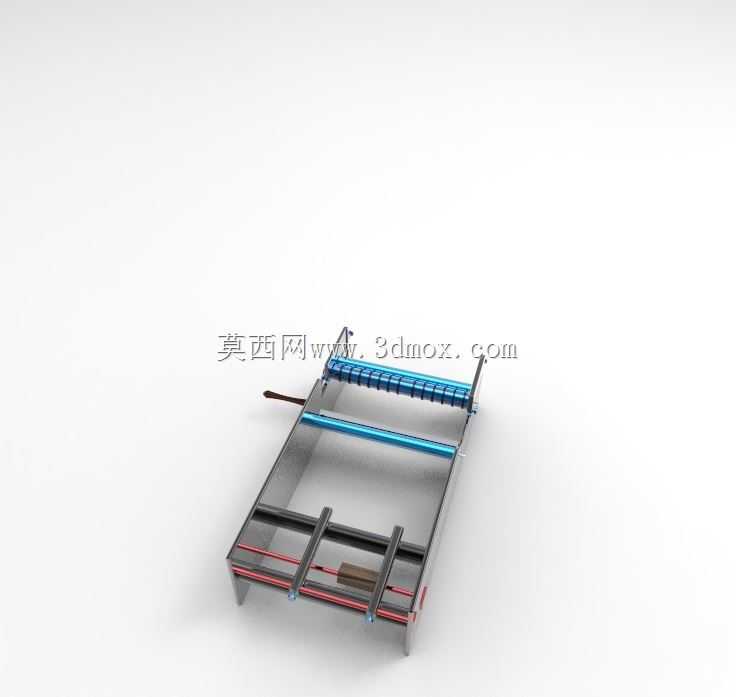

　　从结构设计思路来看，整台设备采用框架式钣金主体结构，侧板采用厚度5mm的冷轧钢板折弯焊接成型，保证辊轴高速运转时的机架刚性，避免长期运行出现结构形变影响贴标精度；辊轴两端采用带座深沟球轴承支撑，轴承座预留了0.5mm的调节间隙，可通过侧边的调节螺钉微调两辊之间的平行度与中心距，一方面适配不同厚度的标签带，另一方面也可补偿长期运行产生的轴承磨损间隙，延长设备维护周期。设备的驱动端预留了标准伺服电机安装位，可根据产线产能需求选配不同功率的伺服驱动单元，最高贴标速度可达到每分钟120瓶，匹配多数中高速包装线的节拍要求；设备底部预留了标准的输送机对接安装孔位，安装边界宽度控制在850mm以内，长度方向尺寸为1200mm，可直接架设在宽度600mm的标准皮带输送机上方，无需对现有产线进行大规模改造即可完成加装。

　　在细节功能设计上，设备在贴标工位的出料侧设置了柔性抚平毛刷，可在瓶体贴标完成后顺着瓶身转动方向扫过标签接缝处，将标签搭接位置压合平整，避免出现标签翘边的问题；标签带的走带路径上设置了多组导向张紧辊，可根据标签卷的直径变化自动调整张紧力，避免标签带出现松垮、跑偏的问题，张紧辊采用轻质铝合金辊身，转动惯量小，不会因为张紧阻力过大导致标签带拉断。设备的电控元件安装位全部集中在机架侧面的独立电控仓内，布线全部走机架内部的穿线孔，避免生产过程中瓶身倾倒、液体溅落损坏电气元件，同时也方便日常检修时的线路排查。

　　从实际使用场景的适配性来看，这款设备既可以搭配自动理瓶、上料机构组成全自动贴标生产线，也可以配合人工上料的简易输送台组成半自动贴标工位，对于产能需求在每分钟30到120瓶区间的生产场景都有较好的适配性；辊轴的表面处理采用硬铬电镀工艺，耐磨性能优异，长期接触标签背胶也不会出现粘胶残留的问题，日常维护仅需定期用无尘布擦拭辊面即可，无需频繁拆解清洁。设备的整体外形没有多余的外凸结构，所有运动部件都设置在机架护板内侧，符合包装设备的安全防护要求，避免作业人员误触运动辊轴造成安全隐患。
