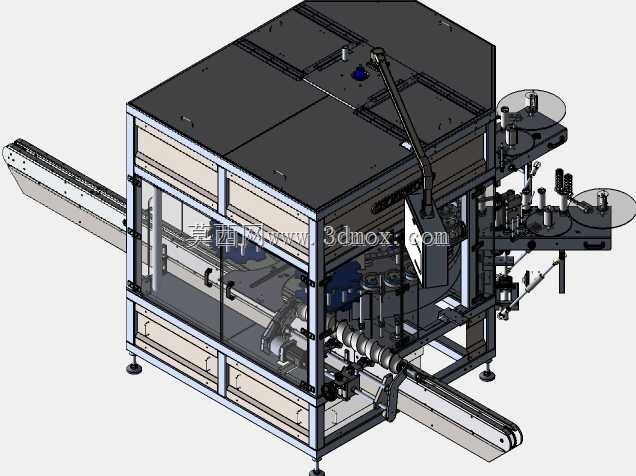

肖尔伍德双输送线全自动贴标设备结构

　　这款贴标设备采用双段输送进出料布局，进料端与出料端分别延伸出设备主体两侧，可直接对接上下游包装产线的输送链路，无需额外增设转接工装，适配日化、食品、医药行业的瓶装、盒装类产品的外表面标签贴合工序，能在连续产线节拍下完成单工位多面标签的自动贴合作业。设备主体采用铝型材框架搭配透明防护门板的结构设计，防护门板预留了开合把手与观察视窗，日常维护时可直接打开门板调整贴标工位的压合辊、导向轮位置，运行时透明视窗可直接观察内部标签供料、剥离、贴合的全流程状态，避免人员误触运动部件的同时，无需频繁停机检查工位运行状态。设备顶部采用封板覆盖，将电气布线、气源管路全部内置在封板下方的走线槽内，避免生产车间的粉尘、水汽直接接触电气元件，提升设备在多尘、

　　潮湿生产场景下的运行稳定性。标签供料机构布置在设备主体侧方，采用多组导向辊搭配标签收卷盘的结构，可适配卷装不干胶标签的连续供料，标签剥离工位设置了可微调的压合组件，能根据待贴标产品的外形尺寸调整压合高度与贴合压力，避免标签贴合时出现气泡、翘边、偏移的问题。设备底部配置了可调式支撑脚杯，可根据车间地面的平整度调整设备整体水平度，保证输送线运行时的皮带跑偏量控制在允许范围内，设备主体的安装边界可根据产线预留空间调整输送段的伸出长度，对接不同高度的上下游产线时，可通过脚杯调整整体作业高度，适配0.7米到1.2米区间的常规产线作业高度。贴标工位内部设置了多组定位导向条，待贴标产品进入贴标区域时，导向条可自动修正产品的输送姿态，

　　保证产品贴标位置的一致性，标签供料端的张力控制辊可自适应不同厚度标签的走带张力，避免标签拉断或者走带偏移的问题。设备的驱动组件全部内置在框架内部，输送线采用伺服驱动的同步带传动，贴标头的进给动作采用气缸搭配线性导轨的结构，保证贴标位置的重复精度满足常规包装产线的工艺要求，整机结构紧凑，无需占用过大的车间安装空间，可直接嵌入现有包装产线中完成贴标工序的升级改造，替换原有人工贴标工位，提升产线的贴标效率与贴标一致性。
