TAMCO CBS06型立式电气机柜结构设计

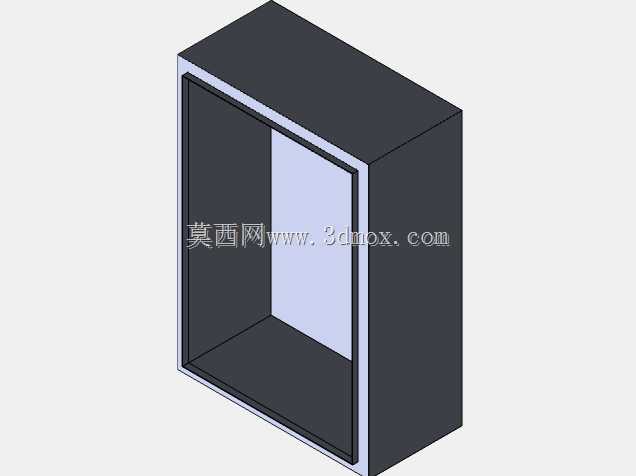

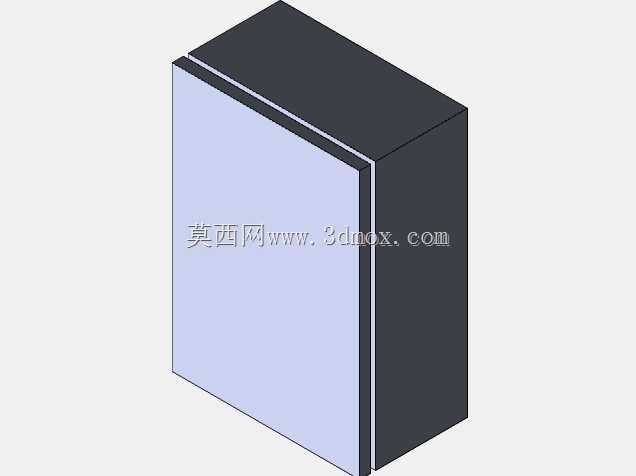

　　在工业电气配套、车间产线电控部署、楼宇配电改造这类场景里，落地式电气机柜是承载断路器、继电器、接线端子排、PLC模块这类电气元件的核心载体，这款CBS06机柜的结构设计完全围绕现场安装、运维、元件适配的实际需求展开。从结构设计思路来看，这款机柜采用整体焊接式框架搭配单开门结构，框架主体采用冷轧钢板折弯成型后满焊处理，焊缝位置做打磨平整后做喷塑处理，既保证柜体整体的结构刚性，避免吊装、运输过程中出现框架形变导致门体密封失效，也能在车间多尘、存在轻度油污的使用环境下提供足够的防护能力。门体与框架之间采用隐藏式铰链连接，铰链位置做了加强筋补强，避免长期开关门出现门体下垂错位，门体内侧预留了密封胶条的安装槽，安装发泡橡胶密封胶条后，关门时胶条被均匀压缩，能阻挡粉尘、飞溅的切削液进入柜体内部，适配车间常规的工业使用环境。

　　从安装边界来看，这款机柜为立式落地安装结构，底部预留了四个M12的地脚安装孔，可直接通过膨胀螺栓固定在水泥地面，也可搭配配套的槽钢底座做抬高安装，避免地面潮气、积水侵入柜体底部。柜体内部两侧预留了通长的安装立柱，立柱上打有标准的模数化安装孔，孔位间距符合电气安装的通用模数要求，可灵活调整安装板、层板的安装高度，适配不同尺寸的电气元件安装需求。安装板采用镀锌钢板材质，表面做钝化处理，无需额外做防腐处理即可直接安装电气元件，安装板通过侧边的滑块与立柱连接，拆卸时只需松开固定螺丝即可整体抽出，方便后期元件布线与维护。

　　从功能特性来看，这款机柜的门体采用单开式大开口设计，开门角度可达120度以上，运维人员在接线、排查故障时不会被门体遮挡操作空间，门体上预留了门锁安装位，可搭配通用型机柜锁，实现权限管控，避免无关人员随意触碰柜内带电元件。柜体顶部预留了进线孔的敲落位，现场布线时可根据进线电缆的规格敲落对应尺寸的孔位，安装电缆格兰头实现进线处的密封，柜体底部同样预留了备用出线孔，方便从地面走线的场景下布线使用。柜体背部为整板式封闭结构，可直接贴墙安装，节省车间内的安装空间，背部也预留了壁挂安装的挂孔，在空间受限的场景下也可选择壁挂式安装，适配不同的现场安装条件。

　　在实际使用场景中，这类机柜常被部署在生产车间的设备旁作为单机设备的电控柜，用来承载单台设备的控制元件、驱动模块，也可多台并排安装在配电间内作为区域配电柜使用，承载分路断路器、电能计量模块等元件。设计过程中充分考虑了不同场景下的适配性，柜体的外形尺寸经过优化，既保证内部有足够的元件安装与布线空间，也不会占用过多的通道面积，柜内预留了足够的布线空间，强弱电可分开沿两侧立柱走线，避免信号干扰。柜体表面采用哑光喷塑处理，不会在车间照明下产生反光，方便运维人员观察柜内元件的状态指示灯，喷塑层的附着力强，长期使用不会出现掉漆、锈蚀的问题，适配工业场景下长期稳定使用的需求。

　　从结构强度设计来看，柜体的侧板、顶板、底板都做了折弯翻边处理，翻边位置与框架焊接为整体，大幅提升了柜体的抗形变能力，在满装电气元件的情况下，柜体框架不会出现弯曲变形，门体依然可以正常开关闭合。门体上还预留了观察窗的安装位置，用户可根据需求加装亚克力或钢化玻璃观察窗，无需开门即可观察柜内仪表、指示灯的显示状态，减少不必要的开门操作，降低粉尘进入柜内的概率。柜体底部还预留了接地螺柱，柜内所有金属结构件都通过接地螺柱实现可靠电气连接，满足电气安全规范的要求，避免柜体带电引发安全隐患。
