导轨式多回路电力计量装置结构设计

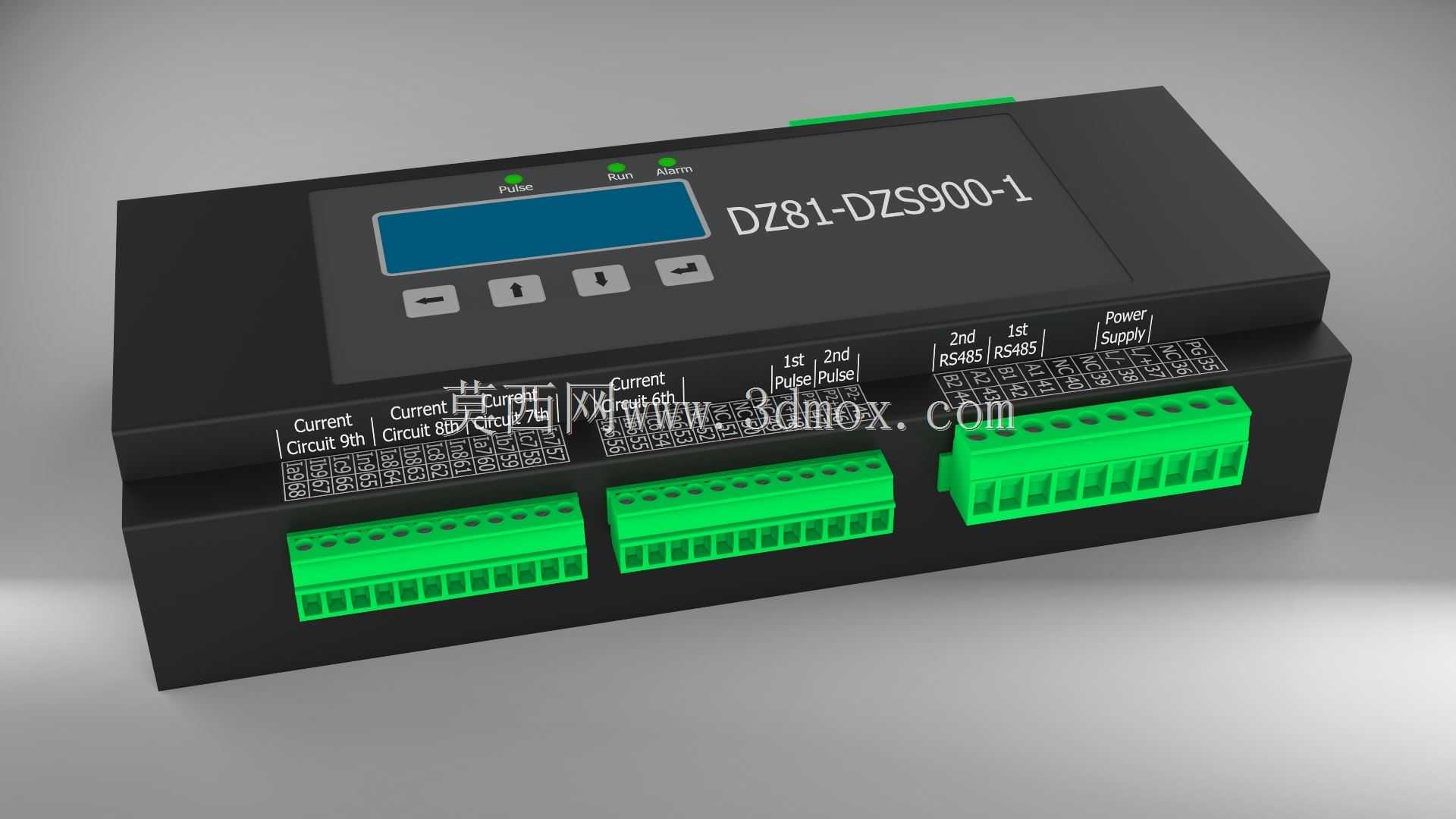

　　在商业综合体配电间、数据中心机柜列头柜、工业厂房末端配电回路这类需要对多个用电支路做独立能耗统计的场景里，传统单回路电能表需要逐个安装、单独布线，不仅占用大量柜内导轨空间，接线作业量也会随回路数增加成倍上涨，多通道集成式电能计量装置就是为解决这类痛点开发的配电侧计量设备。这款多通道电能表采用标准DIN导轨安装结构，整体为模块化长方体壳体，壳体宽度适配常规35mm标准导轨的安装卡扣，安装时无需额外开孔，直接卡接在柜内导轨上即可完成固定，壳体上下预留的接线空间符合低压配电设计规范里的接线安全距离要求，不会出现接线后线缆弯折半径不足、端子裸露距离不够的问题。设备正面布局做了分区设计，上方区域集成了液晶显示窗口与操作按键，显示窗口采用内嵌式安装，表面覆盖透明防刮PC面板，避免柜内作业时工具磕碰损坏屏幕；操作按键采用凸起式硅胶按键，按键行程适中，带清晰的功能标识，现场运维人员无需查阅手册即可完成参数查询、回路切换、阈值设置等操作，按键旁设置的状态指示灯分别对应电源、通讯、脉冲输出三类状态，运维人员在柜前巡检时可快速通过灯色判断设备运行状态，无需逐页翻看屏幕菜单。设备下部的接线端子采用分组式布局，将电流采样端子、电压采样端子、通讯端子、电源端子做了物理分区，不同功能的端子采用不同颜色的端子座做区分，电流回路采用绿色插拔式端子，这类端子带防松脱卡扣，接线时可将端子拔下完成压接后再插回设备，大幅提升多回路接线的作业效率，

　　同时避免相邻端子接线时误碰造成的短路风险；通讯端子与电源端子布置在端子组最右侧，与强电采样端子保持足够的电气间隙，满足低压设备的抗干扰设计要求，通讯接口支持两路独立RS485接口，可分别对接能耗监测系统与本地配电监控系统，无需额外加装通讯隔离模块。从结构设计思路来看，这款设备的壳体采用上下扣合式无外露螺丝设计，壳体接缝处做了凹凸止口结构，既可以提升壳体的防护等级，避免配电间内的灰尘、凝露进入设备内部影响电路稳定性，也能让设备外观更整洁，无外露螺丝带来的积灰死角；壳体内部的PCB板采用导槽式安装，主板与采样板之间通过板对板连接器连接，省去了内部飞线，既提升了生产装配效率，也避免设备长期运行后内部线材老化、松动带来的故障隐患。

　　设备的电流采样回路支持最多9路独立交流电流采样，搭配对应的电压采样通道，可同时对9个单相用电回路或者3个三相用电回路做独立的电能计量、电压电流监测、功率因数计算，每个回路的计量精度满足常规配电能耗统计的要求，可直接替代9台传统单回路电能表，大幅压缩柜内设备占用空间，减少柜内二次接线的作业量。在实际项目应用中，这类多回路计量装置通常安装在照明配电箱、动力配电箱的出线侧，每个出线回路对应一个采样通道，无需为每个回路单独配置计量表，在老旧配电系统改造项目中，无需更换原有配电箱柜体，只需在柜内空余导轨位置加装该设备，将每个出线回路的采样线接入对应端子即可完成能耗计量系统的加装，改造作业量小，停电时间短，非常适合商业建筑、

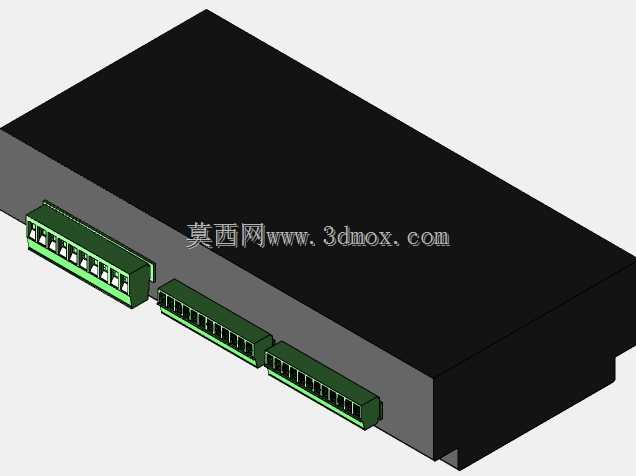

　　产业园区这类不能长时间停电的改造场景。设备的脉冲输出端子可对接本地的能耗采集终端，也可直接连接脉冲式远传电表的采集模块，适配不同建设年代的能耗监测系统，无需统一更换整套采集设备。在结构建模过程中，需要重点关注端子排的接线空间预留，每个端子接线位的前方需要预留至少50mm的线缆弯折空间，避免接线后线缆过度弯折造成线芯断裂；设备背部的导轨卡扣需要做可调节设计，适配不同厚度的DIN导轨，避免出现卡接过松导致设备滑落、卡接过紧导致安装拆卸困难的问题；设备正面的显示窗口倾斜角度需要符合人眼站立观察的视角，通常设置为与垂直面成15度左右的倾角，运维人员在柜前站立时无需弯腰或垫脚即可清晰看清屏幕显示内容；壳体的散热设计采用壳体两侧自然通风槽结构，通风槽的开孔方向为向下倾斜，避免灰尘或水滴直接落入设备内部，同时保证设备内部电路工作时产生的热量可通过自然对流散出，无需额外加装散热风扇，提升设备长期运行的可靠性。
