三菱Q系列PLC集成工业控制柜结构

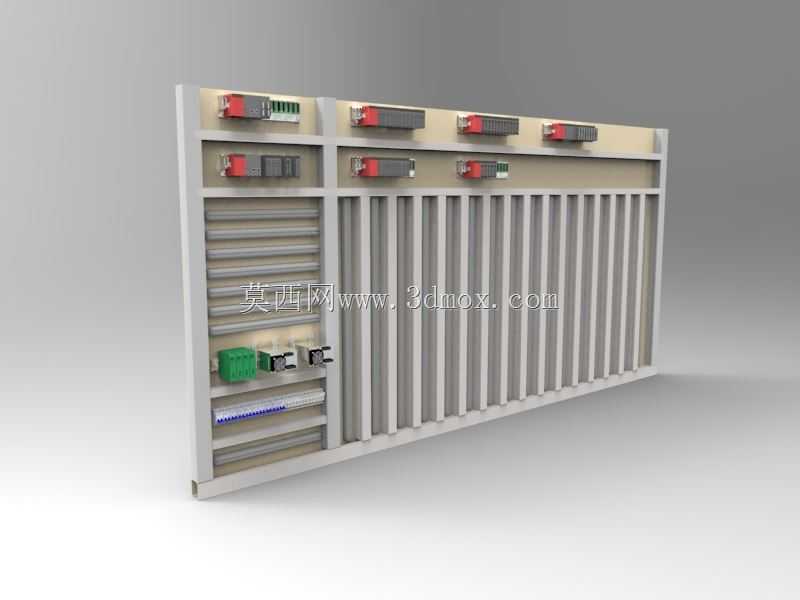

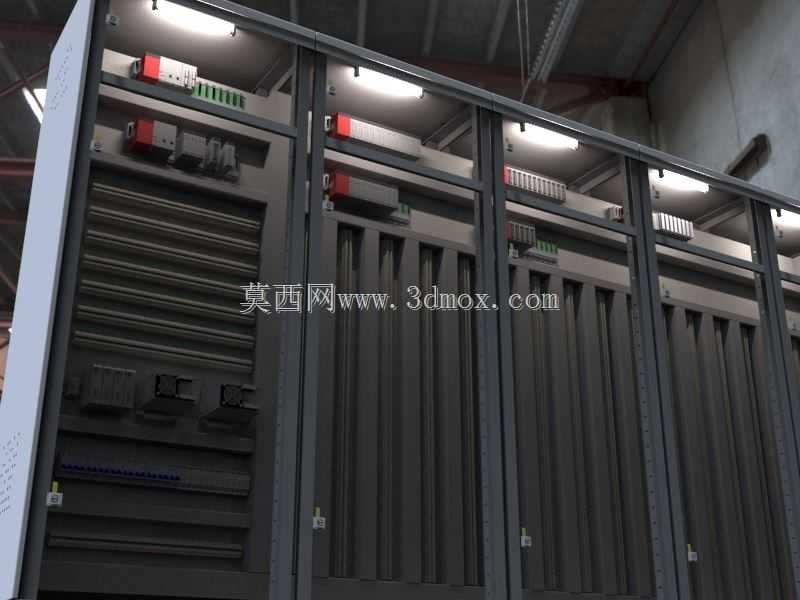

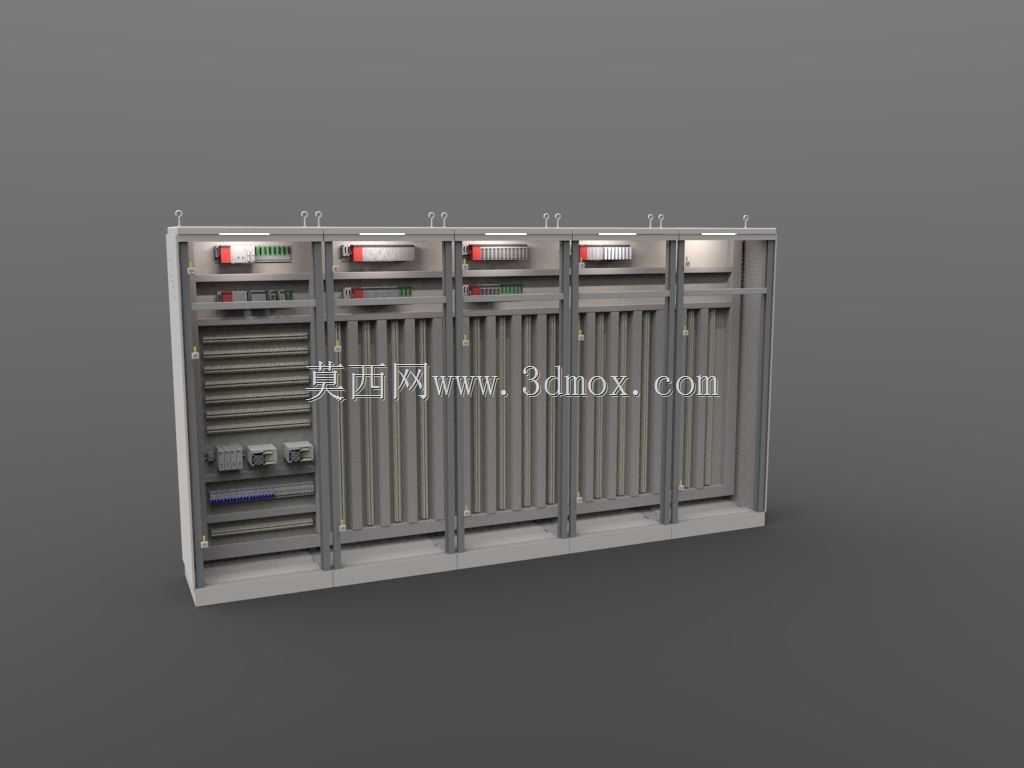

　　在离散制造产线、流程工业自控系统、楼宇机电设备管控场景中，这类集成三菱Q系列PLC的控制柜是整套自控系统的核心物理载体，所有现场信号的采集、逻辑运算、控制指令下发都依托柜内的硬件排布与接线完成，柜体本身的结构设计直接决定了后期运维效率、硬件运行稳定性以及现场安装的适配性。从实际工程落地的角度看，这类柜体的设计首先要匹配现场的安装边界，通常落地式安装的柜体深度预留不小于600mm，单柜宽度根据IO点位规模控制在800mm到1200mm区间，高度常规选用2200mm标准规格，柜体底部预留100mm高的电缆进出线仓，方便强电动力电缆、弱电信号电缆从电缆沟或桥架分侧进入柜体，避免强弱电走线交叉产生的信号干扰。

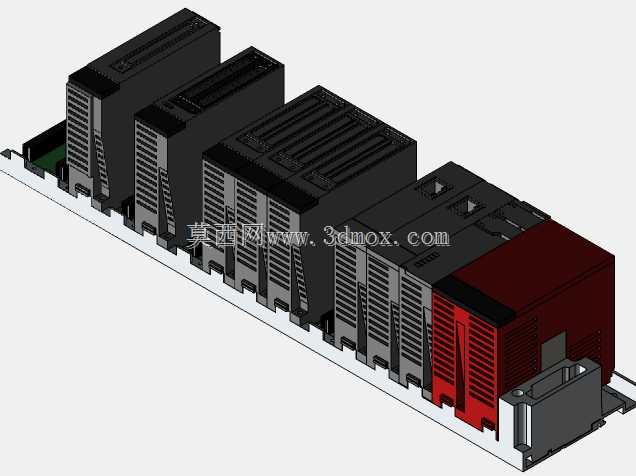

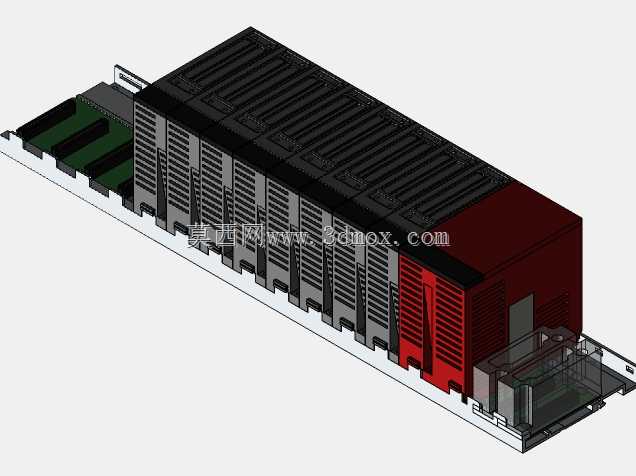

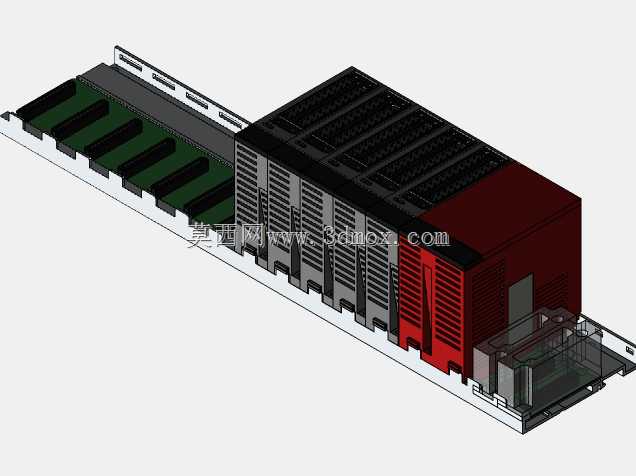

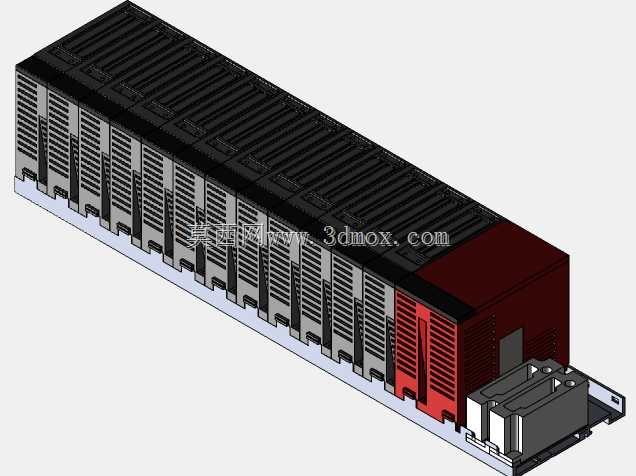

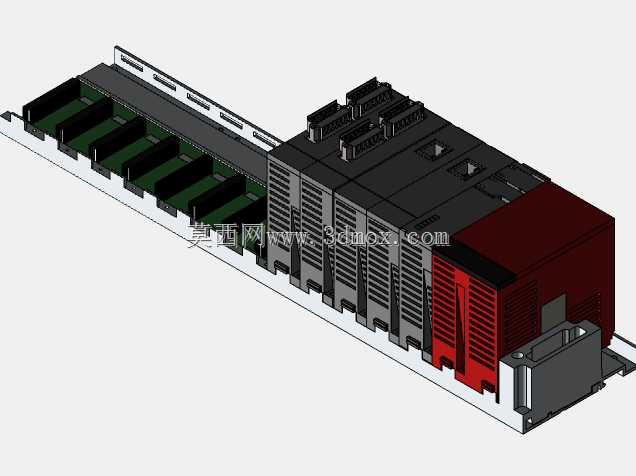

　　设计思路上优先遵循电气分区原则，柜内从上到下依次排布照明回路、PLC主机与扩展模块、IO端子排、开关电源与回路保护元件，最底部预留接线与线缆弯折空间，顶部安装柜内照明与散热通风组件，其中PLC模块的安装导轨预留30%以上的扩展空位，方便后期产线改造时追加IO模块、通讯模块，不需要重新调整整体柜体布局。柜内的线槽排布遵循横平竖直的原则，强电线槽与弱电线槽之间保持至少20mm的物理间距，所有模块的接线端预留足够的线缆余量，方便后期模块更换时不需要重新整线拆线。

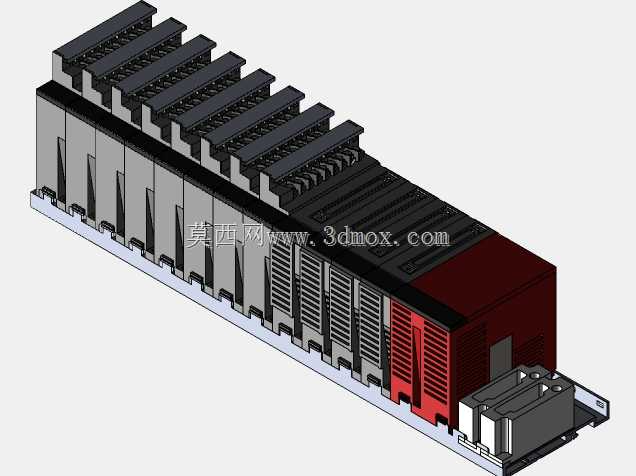

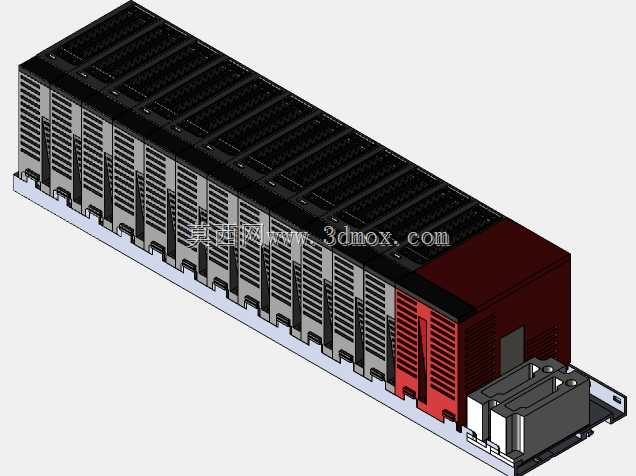

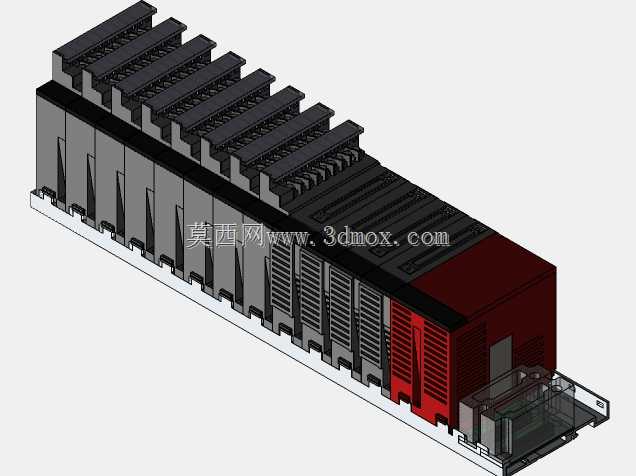

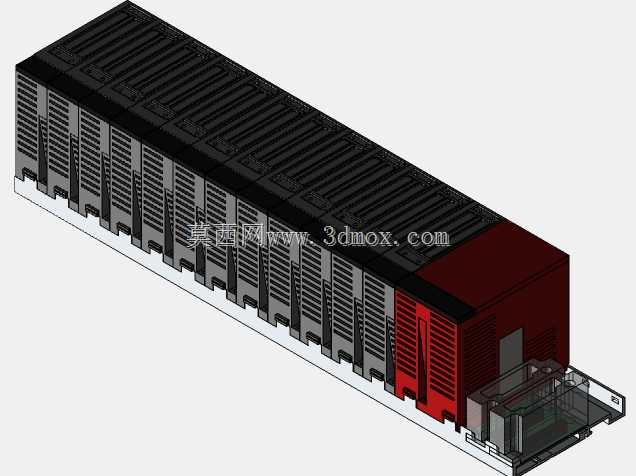

　　从功能特性来看，这类带PLC集成的控制柜承担着整套自控系统的核心运算功能，三菱Q系列PLC的多CPU架构可以同时承载逻辑顺序控制、运动控制、过程数据采集等多任务，柜内预留的通讯模块安装位可以兼容CC-Link、Profinet、Modbus等多种主流工业通讯协议，能够直接对接现场的传感器、执行器、变频器、伺服驱动器以及上位机SCADA系统，实现整套生产系统的数据互通。柜体的门板上预留了触摸屏、按钮、指示灯的安装开孔位，方便现场操作人员在不开柜门的情况下完成设备状态查看、手动操作、故障复位等常规操作，柜门与柜体之间采用整圈密封胶条，配合底部的电缆密封格兰头，能够达到IP54以上的防护等级，适配车间多粉尘、少量凝露的现场环境，避免粉尘、水汽进入柜内造成元件短路、触点氧化等问题。

　　实际选型建模过程中，需要重点核对每个元件的安装尺寸与散热空间，比如PLC主机与扩展模块之间不需要额外留间隙，但开关电源、交流接触器这类发热元件的上下方要预留至少50mm的散热空间，避免热量堆积影响周边电子元件的使用寿命。柜内的接地排采用铜排材质，分别设置保护接地、工作接地、屏蔽接地三组独立接地点，所有屏蔽电缆的屏蔽层单端接在屏蔽接地排上，最大程度降低工业现场的电磁干扰对PLC模拟量信号、通讯信号的影响。柜体的安装底座采用槽钢焊接制作，与地面之间通过膨胀螺栓固定，柜体与底座之间加橡胶减震垫，适配现场有冲压设备、重型输送机运行产生持续振动的工况，避免长期振动造成柜内接线端子松动、模块接触不良等故障。

　　不同于普通的动力配电柜，这类PLC控制柜的内部排布更注重信号链路的合理性，从现场来的信号电缆先进入端子排，经过端子排的信号转接再接入对应的IO模块，输出信号从IO模块引出后先经过中间继电器隔离，再驱动现场的执行元件，避免现场的强电干扰、浪涌电压串入PLC模块造成硬件损坏。柜内的24V直流供电系统采用冗余开关电源配置，单台电源故障时另一台可以无缝承接负载，保障PLC系统不会因为供电问题意外停机，减少产线非计划停机的损失。建模过程中所有元件的安装位置都严格按照实际电气安装规范排布，柜门开合角度预留到120度以上，不会和周边并排安装的其他柜体、现场立柱产生干涉，柜内的线槽、导轨、接地排都采用标准件建模，方便后期导出BOM表直接采购物料，不需要二次调整尺寸。
