小型舵机用伺服电机结构设计方案

　　日常做小型自动化执行机构选型时，这类适配sg90规格舵机的伺服电机是入门级项目里绕不开的部件，从航模舵面控制、小型机械臂关节驱动，到智能小车转向机构、桌面级自动化工位的小件拨送，甚至是DIY类智能门锁的锁舌驱动、小型云台的角度调节，都能见到它的应用场景。这类伺服电机的核心用途是接收控制信号输出指定角度的扭矩，区别于普通连续旋转的动力电机，它的核心功能是实现精准的角度位置锁定，在额定扭矩范围内可以稳定停在控制信号指定的角度位置，不会因为外部小幅负载扰动出现位置偏移。

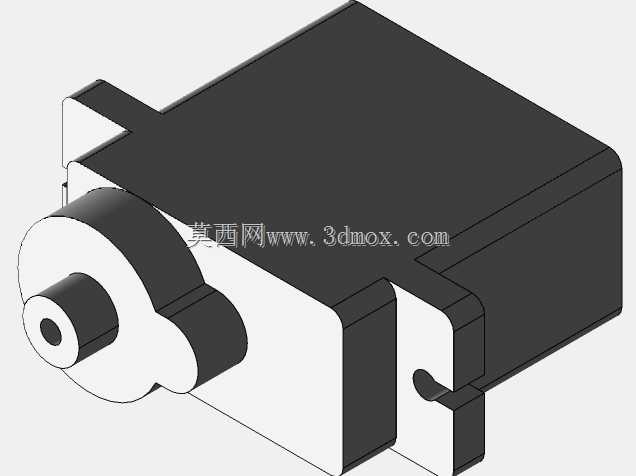

　　从结构设计思路来看，这款伺服电机采用了方形主体加侧置安装耳的布局，主体外壳做了直角方正设计，最大化利用安装空间的同时，也能在多台并排安装时减少空间浪费，前端输出轴采用同轴台阶结构，最外侧的小直径轴段用来安装舵盘等执行连接件，中间的大直径轴肩做轴向定位，避免舵盘安装过深触碰外壳造成运动卡滞。两侧的安装耳做了对称式凸台设计，安装孔位预留了标准螺丝的穿入空间，安装时不需要额外做沉孔加工，直接用自攻螺丝或者标准机丝就能将电机固定在安装支架上，安装耳和主体外壳做了一体化的加强过渡，避免长期受安装应力或者负载反作用力出现耳位断裂的问题。

　　从安装边界尺寸来看，这款电机的主体长宽尺寸控制在极小的范围内，整体厚度也适配小型设备的内部安装空间，输出轴的伸出长度经过精准核算，既保证舵盘安装后有足够的配合长度传递扭矩，也不会因为轴伸过长导致外部结构运动时和周边部件产生干涉。后端的出线位置做了侧边避让设计，接线后线缆不会凸出于电机主体的安装平面，安装时可以直接将电机贴紧安装基板，不需要额外预留线缆的避让槽，降低安装结构的加工复杂度。

　　实际应用中，这类伺服电机的输出扭矩足以应对小型负载的角度调节需求，内部集成了减速齿轮组和位置反馈电位器，控制逻辑简单，只需要给对应的PWM信号就能实现0到180度范围内的角度控制，不需要额外搭配复杂的驱动电路，对于结构设计人员来说，选型时只需要确认安装孔位的中心距、输出轴的直径和伸出长度，以及整体的外形轮廓是否和设备内部空间匹配，就能快速完成结构适配。设计这类电机的三维模型时，需要重点关注安装耳的孔位公差，输出轴的同轴度，以及外壳各个面的平面度，避免实际生产装配时出现安装孔位错位、输出轴转动卡滞、外壳合模缝过大等问题。另外，电机前端的轴座部分做了凸起的定位台阶，安装时可以和安装板上的定位孔配合，实现快速定位，不需要反复调整电机的安装位置就能保证输出轴和被驱动部件的同轴度，减少装配调试的时间成本。在做小型设备的结构布局时，这类方形外壳的伺服电机比圆形外壳的电机更容易固定，不需要额外设计弧形抱紧的安装结构，直接通过两侧的安装耳就能实现可靠固定，整体结构件的加工成本也更低。
