立式主配电盘柜体结构设计方案

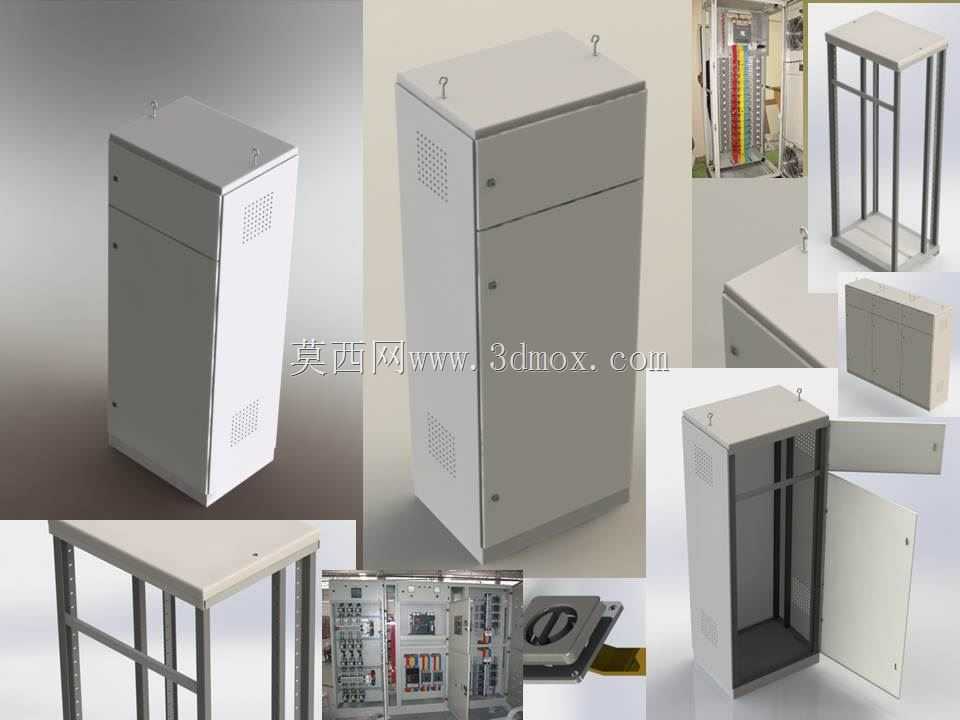

　　这款立式主配电柜体，主要面向工业厂房低压配电场景设计，作为车间动力配电的核心承载壳体，承担进线受电、馈电分配、回路保护的安装载体功能，可适配多回路塑壳断路器、电流互感器、母排系统、接线端子排等核心配电元件的集成安装，常见于生产车间动力进线端、设备集群配电节点、厂区附属建筑配电间等场景，为内部电气元件提供可靠的物理防护与安装支撑。

　　从结构设计逻辑来看，柜体采用上下分段式腔体布局，上部腔体预留为进线与主开关安装区，下部腔体为馈电回路安装区，两个腔体之间通过可拆卸金属隔板实现物理分隔，可避免主回路大电流接线与馈线回路的布线干扰，同时也能在故障发生时阻隔电弧蔓延。柜体侧面预留标准化通风散热孔，孔位采用冲压成型的百叶式结构，在保证通风面积满足柜内元件散热需求的前提下，可防止外部飞溅水滴、大颗粒粉尘直接进入柜体内部，适配多数工业车间的常规防护等级要求。柜体顶部设计有一体式吊环安装位，吊环采用内嵌式螺纹结构与柜体顶框承重梁直接连接，可满足车间行车整体吊装转运的承重需求，避免吊装过程中柜体变形。柜体底部设计有开放式安装框架，框架采用加厚型材焊接成型，预留了标准化的地脚安装孔位，可直接通过膨胀螺栓与地面基础固定，同时底部框架预留充足的线缆进出空间，支持下进下出、上进下出等多种布线方式，适配不同现场的布线施工要求。

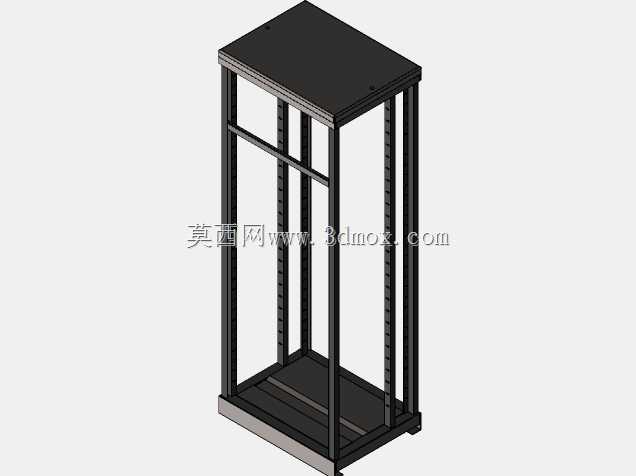

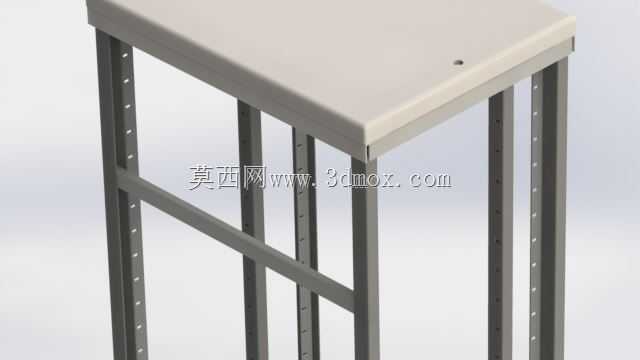

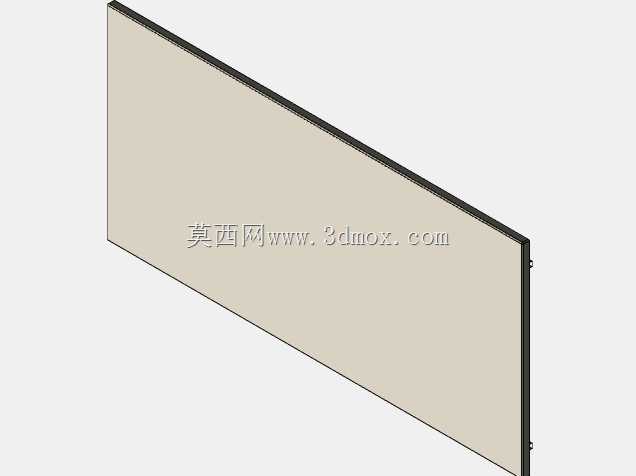

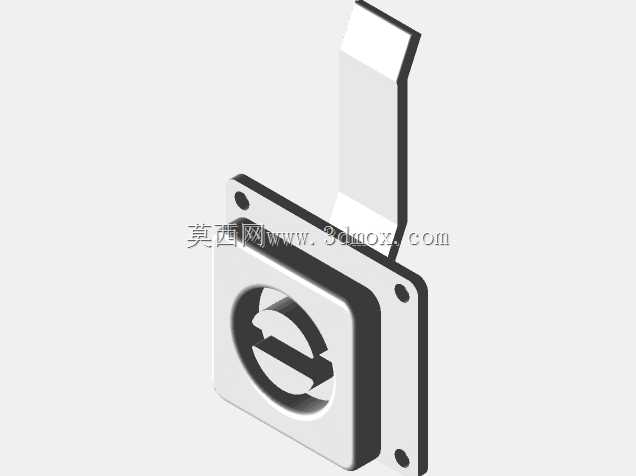

　　柜门采用单开式大尺寸门板设计，门板与柜体框架通过隐藏式铰链连接，铰链可支持门板180度全开，方便内部元件的安装调试与后期运维检修，门板内侧预留了元器件安装导轨位，可根据需求安装指示灯、操作按钮、多功能仪表等二次元件。柜体内部设计有可调节的安装梁结构，安装梁上预留等间距的模数化安装孔，可根据内部元件的实际尺寸灵活调整安装位置，适配不同规格、不同品牌的配电元件安装需求，无需额外进行打孔加工。柜体框架采用折弯型材拼接焊接成型，所有拼接位置均做满焊处理并打磨平整，保证柜体整体的结构强度，在长期使用过程中不会出现框架变形、门板错位等问题，同时框架所有边缘位置均做折边钝化处理，避免安装与运维过程中划伤施工人员。

　　从安装边界维度考量，柜体整体深度适配常规配电间的操作空间要求，柜门全开后不会占用过多的通道空间，可满足配电设备前操作的安全距离要求；柜体宽度方向预留了充足的母排安装间隙，可满足大电流载流母排的安装与绝缘距离要求，避免不同相序母排之间的安全距离不足引发的绝缘故障。柜体表面采用静电喷塑处理，涂层附着力强，可适应工业环境下的防腐蚀、防锈需求，长期使用不会出现涂层脱落、壳体锈蚀的问题。在细节设计上，柜体门板与框架接触位置预留了密封胶条安装槽，可加装发泡密封胶条，进一步提升柜体的防护性能，适配多粉尘、轻微潮湿的安装场景；柜体内部预留了独立的接地端子安装位，可实现柜体框架、门板、内部元件接地端的可靠等电位连接，满足电气安全规范要求。

　　这款柜体的结构设计充分考虑了配电设备现场安装、运维、扩容的全周期需求，所有安装孔位、腔体尺寸均遵循低压配电设备的通用设计规范，可直接适配主流的配电元件安装标准，结构件的加工工艺适配常规钣金加工流程，无需特殊定制刀具或复杂加工工序，具备良好的加工工艺性与成本可控性。
