三菱Q68DAIN隔离型模拟量输出模块

　　在工厂自动化产线的控制系统搭建过程中，模拟量输出模块承担着将PLC内部数字控制量转换为标准工业模拟信号，驱动现场执行机构的核心作用，Q68DAIN这类带通道隔离的模拟输出卡，主要面向存在复杂电磁干扰的工业现场，解决不同通道间共模干扰、现场侧浪涌冲击串入PLC背板的问题，常见应用场景覆盖冶金生产线的调节阀开度控制、化工装置的变频器频率给定、包装机械的张力控制器信号输出、恒温设备的温控阀调节等需要多回路模拟量给定的工控场景。

　　从实际功能特性来看，该模块具备8通道独立模拟量输出能力，支持标准电压、电流信号输出，每通道之间做了电气隔离设计，可避免某一通道现场接线短路、感应高压串入时影响其他通道正常工作，同时隔离设计也能切断不同回路间的地环流，在厂区接地系统复杂、不同设备参考电位存在偏差的场景下，能有效降低信号传输误差，避免输出信号跳变导致的执行机构误动作。模块自带输出状态指示，面板上的通道编号标识清晰，现场接线时可直接对应端子排序号，减少接线错误概率，顶部的运行、错误指示灯可直观反馈模块工作状态，日常巡检时无需连接编程软件即可快速判断模块是否处于正常工作状态。

　　在结构设计层面，该模块采用Q系列PLC通用的机架安装结构，整体外形为标准模块化长方体，外壳采用阻燃工业塑料材质，兼顾绝缘性能与结构强度，前端端子排采用可插拔设计，现场维护更换模块时无需重新逐根拆线，只需拔下端子排即可完成模块替换，大幅缩短故障停机时间。模块的安装边界完全匹配三菱Q系列PLC基板的插槽尺寸，安装时沿基板导轨推入即可通过背板连接器完成与CPU及电源模块的通讯与供电连接，模块宽度为标准单槽位尺寸，不会占用相邻插槽的安装空间，在多模块排布的机架上可灵活调整安装位置，无需预留额外间隙。散热设计上，模块外壳侧面预留了自然通风的散热槽，依靠柜内自然空气循环即可带走工作时产生的热量，无需额外加装散热风扇，在0-55摄氏度的常规工控柜环境温度下可长期稳定运行。

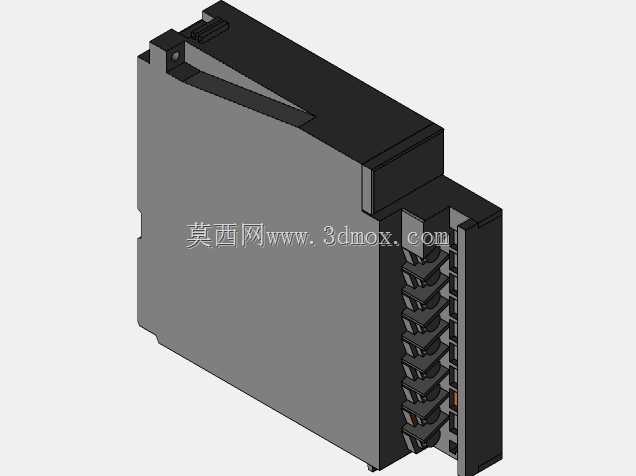

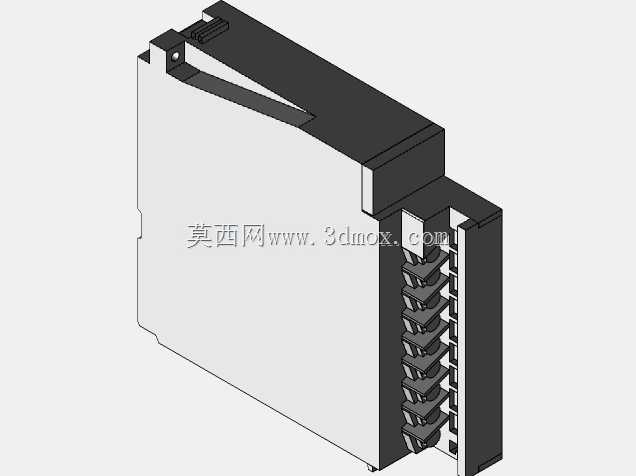

　　从建模设计的还原角度来看，该三维模型完整复现了模块的外部结构特征，包括前端端子的排布、面板指示灯的位置、外壳的卡扣结构、背板连接器的接口形态，在做PLC柜三维布局设计时，可直接导入该模型完成机架排布、柜内空间校验、接线走线规划，提前规避安装时的结构干涉问题。建模时对外壳的分模线、端子排的插拔间隙、标签区域的凹陷结构都做了写实还原，不仅可用于布局设计，也可用于工控产品的展示动画、操作培训素材制作。在实际选型搭配时，该模块可与同系列的输入模块、通讯模块、CPU模块无间隙拼装，模型的安装配合尺寸完全按照实物尺寸1:1还原，布局校验时的尺寸参考精度可满足电气柜设计的工程要求，无需额外调整安装间隙参数。

　　针对现场应用的细节设计，模块的端子排采用螺丝压接结构，适配0.3-0.75平方毫米的多股工控线缆，模型中也还原了端子螺丝的位置与压线口的结构形态，在做三维布线设计时可准确对应线缆的接入位置，生成的布线加工图可直接指导现场接线施工。模块前端的标签区域可自定义打印通道标识，模型中预留了标签区域的平面位置，可在三维环境中直接添加通道注释，完成整个PLC站的可视化标识设计，方便后续运维人员快速识别通道对应的现场设备。不同于非隔离型模拟量输出模块，该型号的隔离设计在通道间可承受最高数百伏的共模电压，在有变频器、大功率电机等强干扰设备的车间环境中，信号输出的稳定性更有保障，建模时也保留了模块内部隔离电路对应的外壳结构特征，可用于教学演示场景下的模块结构讲解。
