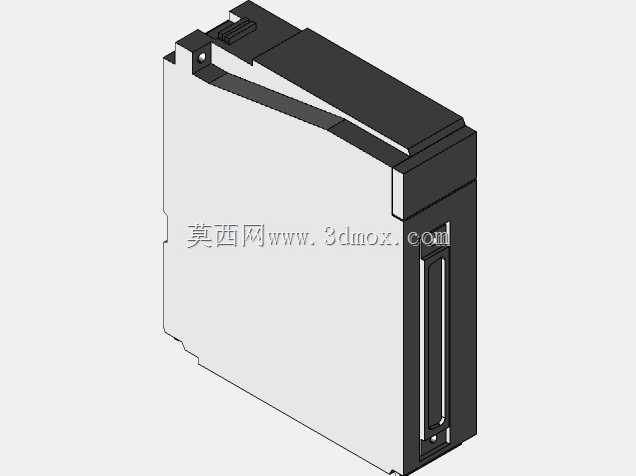

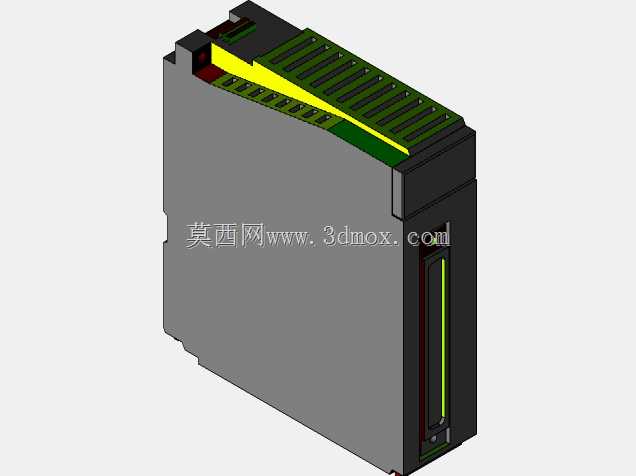

三菱Q系列Q68AD-G模拟输入卡结构模型

　　在自动化产线的电气控制柜三维布局设计中，PLC模拟量输入模块的模型精度直接影响整柜布线、安装干涉校验的可靠性，这款Q68AD-G模拟输入卡的三维模型完全还原了实物的结构特征，可直接嵌入Q系列PLC基板的装配体系中使用。从实际工程应用场景来看，这类模拟输入卡主要承担工业现场模拟信号的采集转换工作，可对接温度传感器、压力变送器、流量传感器等输出标准模拟信号的现场仪表，将连续变化的电压、电流信号转换为PLC可识别的数字量，为闭环控制、工况监测提供核心数据支撑，广泛覆盖流程工业、离散制造、楼宇自控等领域的PLC控制系统。

　　模型构建过程中，完全遵循实物的功能分区做结构还原：模块正面上方的状态指示区域，对应实物的通道运行、故障报警指示灯位，建模时保留了灯位的凹陷结构与面板丝印的分区边界，方便后续做渲染或动画演示时添加状态交互效果；中部的接线端子排区域，严格按照实物的端子间距、排数布局做实体建模，每个接线端子的插拔空间、压线螺丝的凸起结构都做了还原，在做柜内布线设计时，可直接在模型上规划线槽走向、端子接线的弯曲半径，避免实际装配时出现线缆长度不足、端子被其他部件遮挡无法操作的问题。

　　从安装边界维度来看，该模块完全适配三菱Q系列PLC的主基板、扩展基板安装槽位，模型还原了模块背部的基板连接插接头结构，以及模块两侧的固定卡扣结构，安装时的推入行程、卡扣锁紧的配合间隙都和实物保持一致，在做整组PLC机架的装配仿真时，可直接模拟模块插拔、更换的操作空间，校验相邻模块之间的间隙是否满足散热要求——实物模块运行时的散热通道集中在模块两侧与上下端的通风槽，建模时也保留了这些通风结构的外形特征，方便热仿真分析时设置对应的通风边界条件。

　　设计思路上，这款模型没有做过度的细节简化，也没有冗余的非结构特征：模块外壳的脱模斜度、边角的圆弧过渡都按照工业电气元件的通用设计规范还原，外壳表面的哑光质感对应实物的阻燃塑料材质特征，背部的金属屏蔽层结构也做了分层建模，方便后续做电磁兼容相关的结构分析时快速提取对应的结构层。对于做电气柜三维设计的工程师来说，这类精准的模块模型可以直接导入到整柜装配体中，不需要再手动测绘模块尺寸，能大幅减少前期布局的工作量；对于PLC系统选型的工程师来说，可通过模型直观确认模块的安装空间占用，对比不同通道数模块的外形差异，提前规划基板的槽位分配，避免后期选型变更导致的柜内空间不足问题。

　　在实际的设备改造项目中，经常遇到旧柜加装模拟量模块的场景，提前用精准的三维模型做虚拟装配，可提前预判模块与柜内已有线槽、继电器、端子排的干涉情况，减少现场施工的整改工作量。这款模型的结构细节完全覆盖了工程设计中需要校验的所有安装维度：模块的总高度、深度、宽度尺寸与实物一致，正面接线端子距离模块前端的操作空间预留尺寸也做了还原，在做柜内操作空间校验时，可直接模拟接线人员的手部操作空间，确认端子接线时是否有足够的操作余量，不会出现模块装好后接线工具无法伸入的问题。
