在工厂自动化产线的电控系统搭建过程中,模拟量输出模块是连接PLC逻辑运算单元与现场执行器件的关键中转部件,Q66DA-G作为Q系列PLC体系下的模拟输出单元,主要承担将CPU模块运算生成的数字量控制信号转换为标准工业模拟信号的职能,可直接对接比例阀、变频器模拟量给定端、电动调节阀、工业仪表给定输入等现场设备,实现对连续变化工艺参数的闭环调节,常见应用场景涵盖恒压供水系统的压力给定、涂布设备的张力控制输出、加热回路的调节阀开度控制、输送线的变频速度连续给定等需要连续量调控的工业场景。

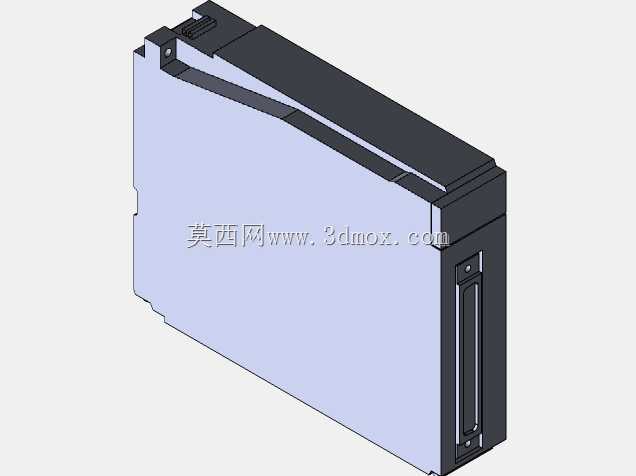

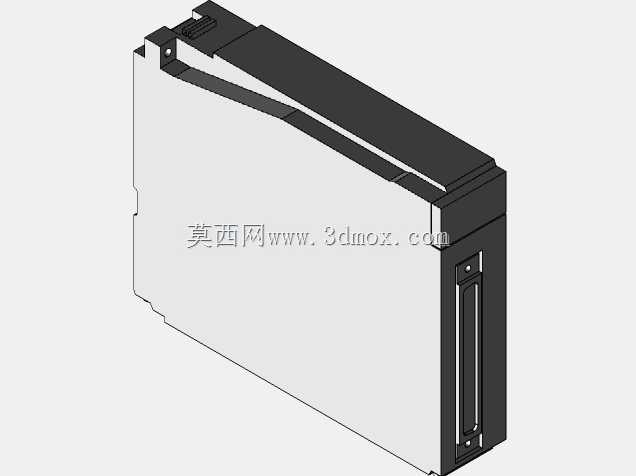

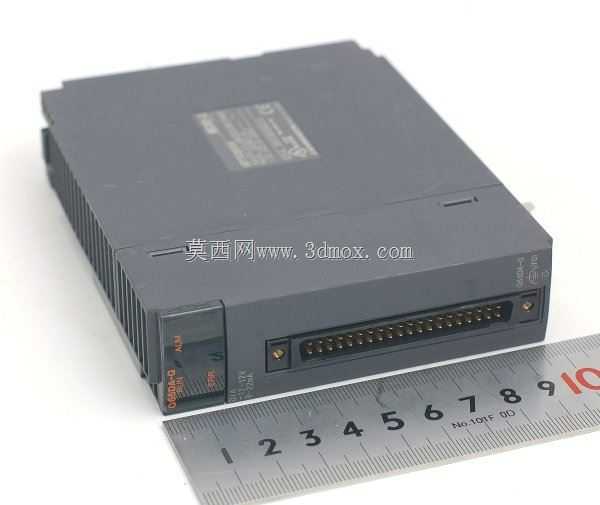

从结构设计角度看,该模块采用Q系列PLC统一的机架安装式外形,整体为长方体塑壳加金属屏蔽衬层结构,外壳采用阻燃级工业塑料注塑成型,表面做细磨砂处理避免现场积尘附着,正面上方设置状态指示区,排布运行指示灯、报警指示灯、各通道输出状态指示灯,运维人员在柜内巡检时无需外接编程设备即可快速判断模块工作状态;指示灯下方为通道标识区,清晰标注各通道的端子定义与信号类型,方便现场接线时快速核对线号,避免错接导致的设备故障。模块正面下部为标准D-sub连接器接口,用于连接现场侧的信号线缆,接口旁设置固定螺丝孔,接线完成后可通过螺丝将插头锁紧,避免设备运行过程中受振动影响出现接插件松脱的问题。
模块的安装边界完全匹配Q系列PLC基板的安装尺寸,背部设置与基板插槽适配的定位卡扣与通讯连接金手指,安装时对准基板插槽推入即可完成机械固定与电气连接,无需额外接线即可实现与PLC主站的内部通讯,模块宽度为单槽位标准宽度,在基板上安装时仅占用一个I/O槽位,不会挤占其他功能模块的安装空间,整体高度与深度完全匹配Q系列同类型模块的尺寸规范,可与输入模块、通讯模块、定位模块等其他Q系列单元混合安装在同一基板上,柜内布局时无需预留额外的安装间隙,仅需在模块前方预留足够的接线与插拔操作空间即可,通常柜内布线时会在模块前方预留不小于80mm的操作空间,方便后期维护时插拔线缆或更换模块。
功能设计层面,该模块支持多通道独立模拟量输出,各通道之间做光电隔离处理,避免现场侧的浪涌、干扰信号通过信号回路串入PLC背板总线影响主站运行,每个通道可独立配置输出信号类型,支持标准电流输出与电压输出模式切换,可适配不同厂家执行器件的信号接口要求,无需额外加装信号转换模块;模块内部集成信号滤波与输出限幅功能,可通过编程软件配置输出变化率限制,避免输出信号突变导致的执行器件冲击,延长现场设备的使用寿命。在建模还原过程中,重点还原了模块的安装卡扣结构、接插件位置、指示灯排布、外壳散热筋细节,所有安装配合尺寸均按照实物安装公差做匹配,可直接用于电控柜的三维布局布线设计,提前校验柜内安装空间、走线间隙,避免现场安装时出现部件干涉、接线空间不足的问题,也可用于PLC实训装置的结构设计、自动化设备的电控系统三维可视化展示,帮助设计人员在方案阶段就完成电控部分的布局校验,减少现场安装调试的改动量。
从实际工程选型角度看,该模块的输出带载能力匹配常规工业现场的线缆传输距离,在使用屏蔽双绞线接线时,信号传输距离可满足大部分车间内设备的布线要求,模块的工作温度范围覆盖常规工业现场的环境温度要求,可安装在无强腐蚀、无剧烈振动的工业电控柜内,外壳的防护等级适配柜内安装的使用场景,无需额外加装防护外壳。结构设计时充分考虑了现场运维的便利性,模块更换时无需拆卸基板上的其他部件,松开卡扣即可拔出模块,接线插头可与模块分离,更换模块时无需重新拆线接线,大幅缩短故障停机时的更换时间。
