三菱Q61P可编程控制器电源模块

　　在工厂自动化产线的电气控制柜排布设计中，PLC电源模块是整套控制系统稳定运行的核心供电节点，三菱Q系列的Q61P电源装置，是适配Q系列可编程控制器基板的专用供电单元，日常应用覆盖离散制造产线控制、过程控制站点、中小型设备电控系统等多类场景，负责将现场接入的220VAC工频交流电转换为PLC系统内部所需的稳定直流工作电压，为基板上挂载的CPU模块、输入输出模块、通讯模块、特殊功能模块提供可靠的工作电源。

　　从实际选型与安装的工程视角来看，这款电源模块的外形采用Q系列产品统一的模块化结构设计，整体为长方体塑壳结构，正面主色调为三菱工控产品标志性的红色，顶部与侧部预留散热结构，正面上方黑色区域印有型号标识与POWER状态指示灯，模块下部印有品牌标识与插拔提示标记，侧部为灰色的散热与导向结构，整体尺寸完全匹配Q系列主基板与扩展基板的安装槽位标准，安装时沿基板导轨滑入卡紧即可完成机械固定，背部的金手指接口直接与基板供电回路连通，无需额外接线即可完成模块间的电源传输，安装边界完全符合Q系列PLC的排布规范，在控制柜内排布时，通常将其安装在基板最左侧的电源专用槽位，周边预留不小于20mm的散热间隙，避免与发热量大的接触器、变频器等元件紧贴安装，保证长期运行时的散热效率。

　　设计层面上，这款电源模块的结构充分考虑了工控现场的使用需求，外壳采用阻燃级工程塑料注塑成型，具备足够的机械强度与绝缘性能，能够耐受控制柜内常规的振动与温度变化，内部电路集成了过流保护、过压保护、浪涌抑制功能，当现场供电出现短暂波动、尖峰干扰时，能够维持输出电压的稳定，避免后端PLC模块因供电异常出现程序跑飞、硬件损坏的问题。正面的电源指示灯可以直观反馈模块的工作状态，当供电正常时指示灯常亮，若出现供电故障、内部保护触发时指示灯熄灭，方便现场运维人员快速排查故障点。

　　在实际设备调试与系统搭建过程中，这款电源模块的供电能力可以覆盖常规配置下的Q系列基板挂载需求，根据挂载模块的总功耗核算，只要总电流在模块额定输出范围内，就可以稳定支持整套PLC系统的运行，无需额外配置辅助供电单元。模块的接线端子位于模块下部，采用螺丝压接式端子排，接入220VAC电源时需要区分火线零线，同时按照规范接入保护地线，避免电磁干扰影响系统稳定性。不同于通用开关电源，这款专用电源模块与Q系列PLC的匹配度经过原厂验证，不存在供电兼容性问题，启动时序与PLC系统的上电要求完全匹配，能够保证CPU模块上电时的复位、初始化流程正常完成，避免出现上电异常、模块识别失败的问题。

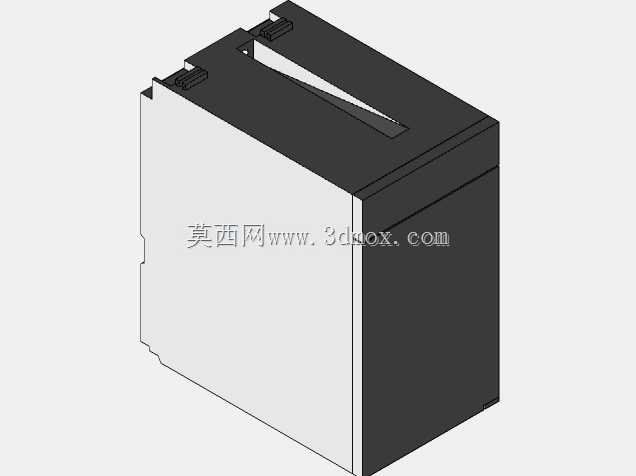

　　从三维建模的角度来看，还原这款电源模块的模型时，需要重点关注外壳的分模线位置、指示灯的凹陷结构、侧面散热槽的尺寸、背部金手指的排布间距、下部端子排的接线空间，这些细节直接影响后续电控柜三维布线、排布干涉检查的准确性，尤其是模块与基板配合的卡扣结构、安装导向筋的尺寸，必须与实际产品一致，才能在虚拟装配时准确模拟实际安装的状态，避免出现设计阶段排布合理、实际安装时出现干涉的问题。在做控制柜的热仿真分析时，这款模块的发热参数、外壳散热面积也是重要的输入参数，准确的模型可以帮助工程师提前评估柜内散热方案的合理性，优化风机排布与通风口位置，保证整套电控系统在高温车间环境下也能长期稳定运行。
