欧姆龙24VDC600W开关电源结构设计

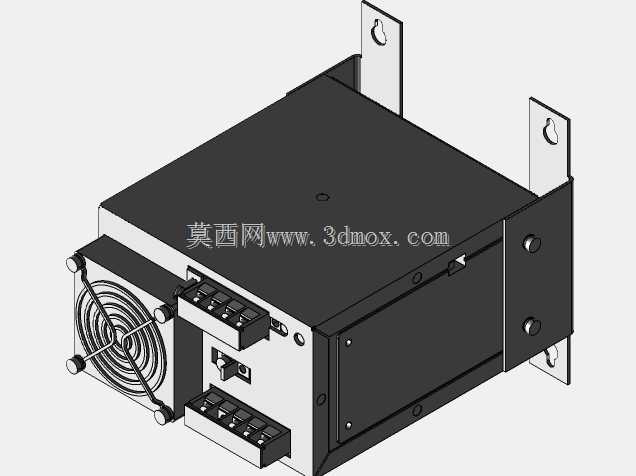

　　这款直流供电单元在工业自动化场景中承担低压直流配电的核心作用，常见于生产线控制柜、自动化设备机架、检测设备内部的供电回路中，为PLC模块、传感器、中间继电器、小型执行机构提供稳定的24V直流电能，是工业电气系统里应用范围极广的基础供电部件。从结构设计来看，整体采用封闭式金属壳体，壳体材质选用冷轧钢板折弯成型，表面做哑光喷塑处理，既可以屏蔽内部电路产生的电磁干扰，避免对周边弱电信号造成串扰，也能阻挡车间环境里的粉尘、切削液飞沫侵入内部电路，提升恶劣工况下的运行可靠性。壳体侧面预留了标准化的安装挂耳，挂耳上开有长圆形安装孔，适配行业通用的DIN导轨安装与面板螺钉安装两种方式，安装孔位的间距符合常规电气柜的安装孔位规范，不需要额外加工转接件就能直接替换同功率等级的同类型供电单元，降低设备改造时的结构改造成本。

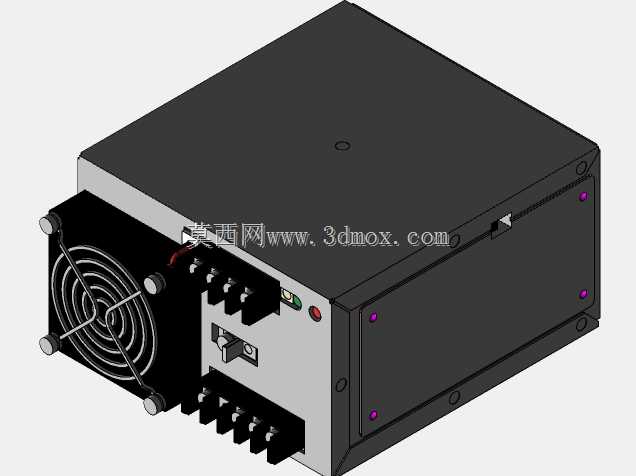

　　从功能布局上，壳体前端设置了两组接线端子排，上方端子排为交流输入侧，分别对应相线、零线、保护接地的接线位，端子旁印有清晰的接线标识，避免现场接线时出现错接问题；下方端子排为直流输出侧，分多组并联的正负极接线位，可同时为多个下游用电部件分路供电，不需要额外外接分线端子排，节省柜内安装空间。输入侧与输出侧的端子之间设置了明显的物理隔断，防止接线时线头脱落造成交直流短路故障。端子排旁集成了状态指示灯与调节电位器，指示灯可直观显示电源的工作状态，出现输出异常时能快速排查故障点，电位器支持小范围的输出电压微调，适配长距离供电时的线路压降补偿需求。壳体一侧布置了轴流散热风扇，风扇外侧加装了金属防护网罩，既可以引导内部气流带走功率器件产生的热量，保证满功率负载下的器件工作温度处于额定范围内，也能防止异物触碰旋转扇叶造成安全隐患，风扇的风道沿壳体长度方向设计，进风与出风位置避开了安装贴合面，即使紧贴柜板安装也不会阻挡散热风道。

　　设计过程中充分考虑了现场安装的边界尺寸，整体外形方正规整，壳体的棱边都做了圆角钝化处理，避免安装作业时划伤操作人员。壳体的拼接处采用卡扣加螺钉的双重固定方式，既保证了壳体的结构强度，在后期维护拆解时也不需要完全破坏壳体结构。内部的功率器件、整流模块、滤波电容都通过绝缘支架固定在壳体底板上，底板与器件之间预留了导热衬垫的安装位，可将器件工作产生的热量快速传导到金属壳体上，辅助提升散热效率。接线端子选用阻燃级的工程塑料材质，满足电气安全的阻燃等级要求，端子的压线螺丝采用防滑设计，接线完成后不易出现松脱，适配多股软线与单股硬线的压接需求，覆盖现场不同类型的接线工艺要求。在安装兼容性上，这款供电单元的整体宽度、深度、高度尺寸都匹配行业内同功率段电源的通用安装尺寸，在老旧设备的电源替换、新设备的电气选型时，不需要重新调整柜内的安装空间布局，也不需要重新设计安装支架，能够直接适配原有安装位，大幅缩短设备的组装与改造周期。壳体上的接地端子直接与金属壳体连通，保证设备运行时的外壳可靠接地，避免漏电造成的安全风险，所有带电部件都设置在壳体内部，外部可触及的部位都满足电气安全的防护距离要求，即使在人员操作频繁的设备旁使用也能保证安全。
