在工业控制电源、通讯设备供电回路、精密仪器供电前端这类对电源纹波抑制有严苛要求的场景里,滤波扼流圈是抑制共模、差模干扰的核心被动元件,本次建模的这款153M规格电感扼流圈,针对6H电感量、100毫安额定工作电流、86欧姆直流电阻、300V耐压的参数要求做了完整的结构还原,完全匹配哈蒙德同规格产品的安装与性能边界。
从实际应用场景来看,这类扼流圈常被布置在PCB板的电源输入端口附近,或是金属机箱内部的电源安装支架上,主要作用是滤除供电线路中夹杂的高频杂波信号,避免电网中的尖峰脉冲、高频干扰窜入后级精密电路,造成传感器采样失真、控制芯片误触发、通讯数据丢包等问题;同时也能抑制设备自身工作产生的电磁干扰反向窜入电网,满足电磁兼容相关的强制测试要求,在工业PLC控制柜、医疗检测设备、音频功率放大设备、高压测试仪器的供电回路中都有大量同结构产品的应用。

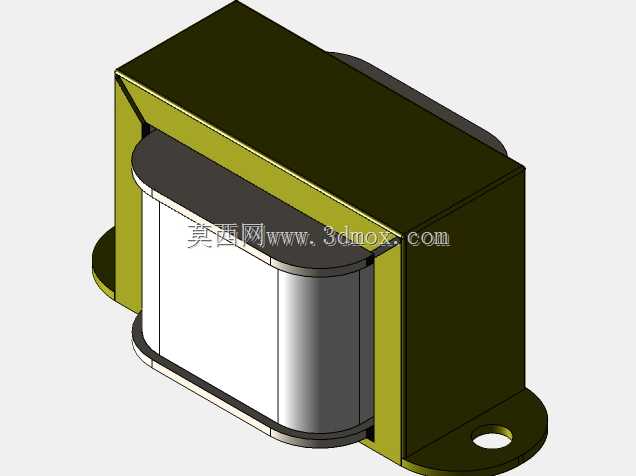

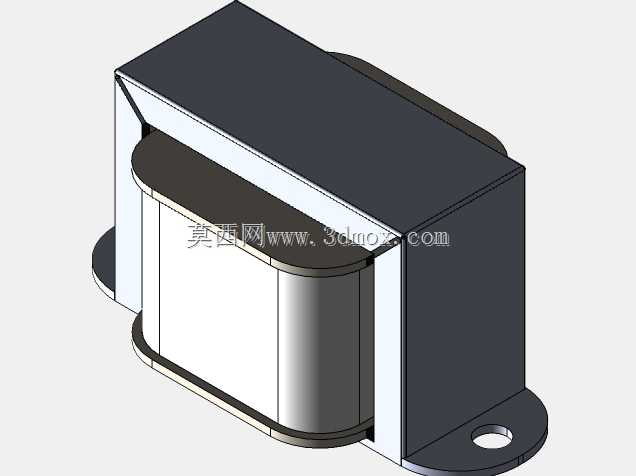

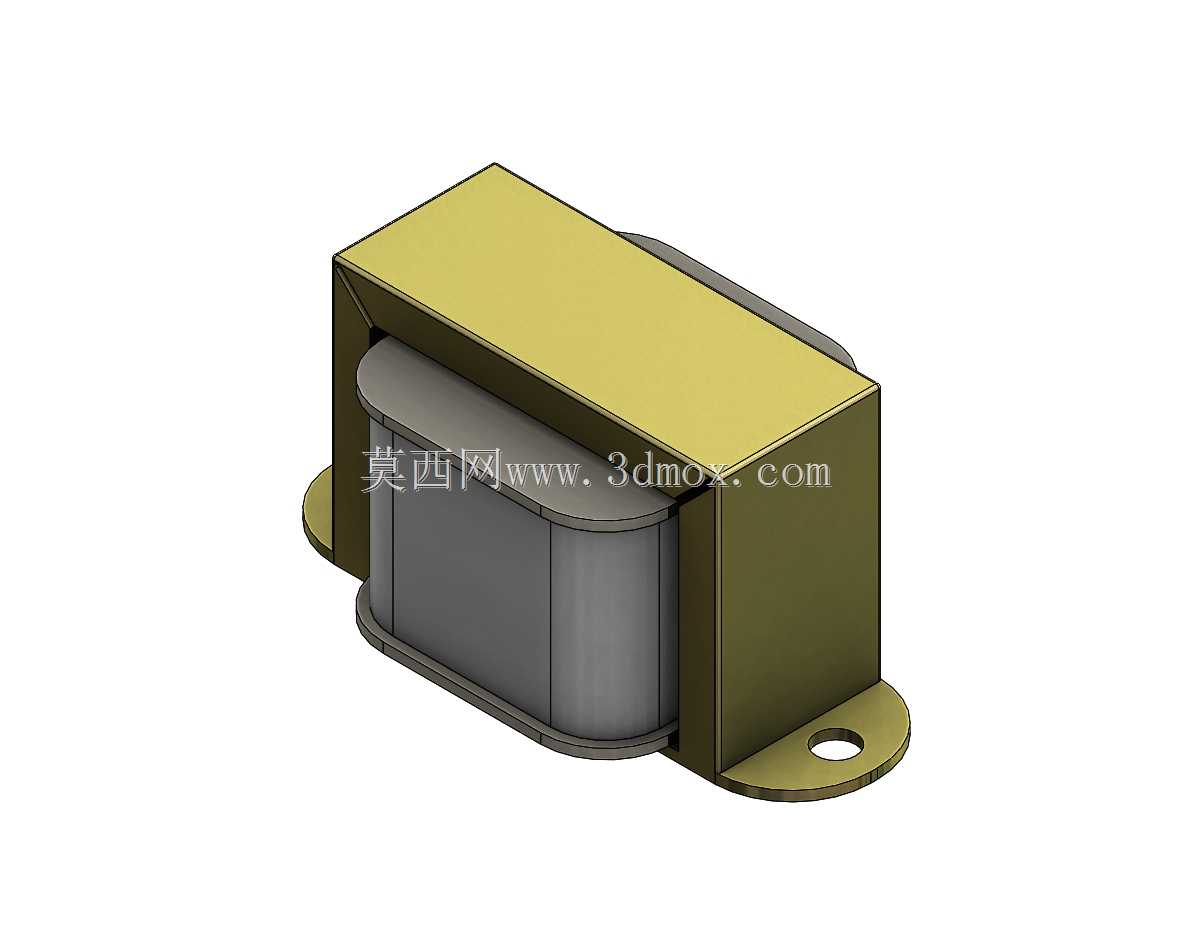

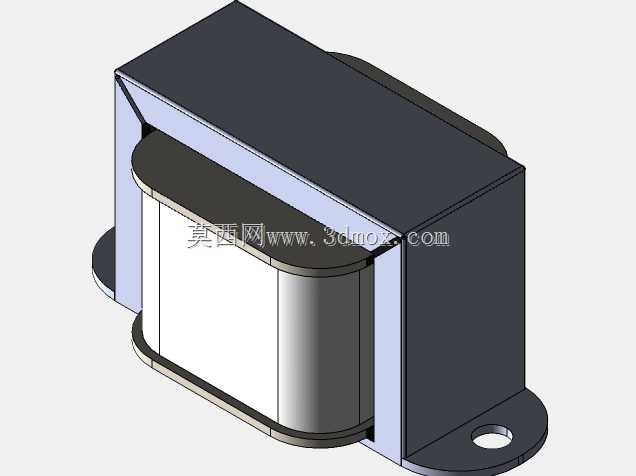

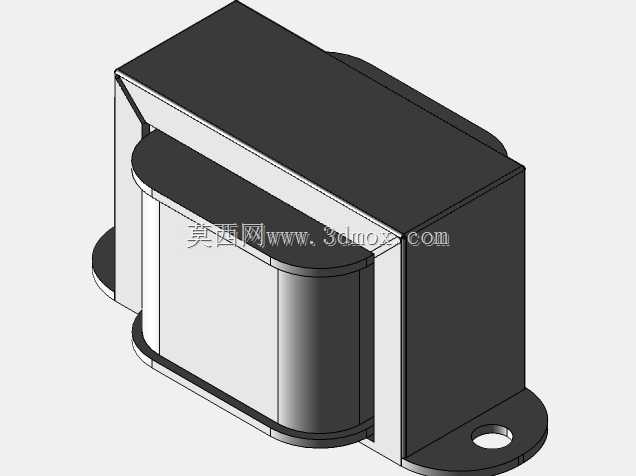

从产品功能特性来看,该扼流圈采用封闭金属外壳搭配两侧带安装孔的固定耳结构,金属外壳一方面可以对内部的绕组和磁芯形成物理防护,避免装配、运维过程中磕碰造成绕组绝缘破损、磁芯碎裂,另一方面金属外壳可以形成电磁屏蔽层,降低绕组自身工作时向外辐射的电磁干扰,也能阻挡外界空间电磁辐射对内部绕组的影响。内部绕组采用分层绕制结构,搭配对应规格的矽钢片磁芯,在保证额定电感量的前提下,把直流电阻控制在设计要求范围内,避免额定工作电流下绕组温升过高,影响周边元件的工作稳定性;绕组的引出端从外壳侧面预留的出线位置引出,方便用户根据实际布线需求选择焊接端子或是压接接线端头,适配不同的接线工艺要求。
在设计思路上,建模过程优先还原了产品的安装适配性,首先确定了两侧安装耳的孔径与孔位中心距,保证和行业通用的同规格扼流圈安装尺寸完全兼容,用户在做设备升级、备件替换时不需要重新加工安装孔位,直接就能完成装配。外壳的边角做了小圆弧过渡处理,避免锐边在装配时划伤操作人员的手部,或是划破导线的绝缘层;外壳与内部磁芯、绕组之间预留了绝缘灌封的空间,实际生产中可以在这个空间内灌注环氧树脂,进一步提升绕组的固定强度,同时增强绝缘性能,满足300V工作电压下的电气间隙与爬电距离要求,避免高压下出现击穿、拉弧的安全隐患。
从外形尺寸与安装边界来看,该扼流圈整体为长方体结构,主体外壳的长宽高尺寸适配常见的电源模块安装空间,不会占用过多的机箱内部容积;两侧伸出的圆形安装耳上的安装孔,适配M3或是M4规格的固定螺丝,安装时只需要在安装基板上对应位置加工两个对应孔径的通孔,用螺丝加平垫、弹垫紧固即可完成固定,不需要额外设计定制安装支架,降低了整机的结构设计成本。安装时需要注意在扼流圈外壳与安装基板之间预留不小于1毫米的间隙,避免外壳与金属基板直接接触造成接地异常,同时要保证引出线的弯曲半径不小于导线直径的3倍,避免导线根部反复弯折造成断线;绕组的工作温升控制在绝缘材料允许的范围内,长时间额定电流工作下,外壳表面温度不会超过周边常规电子元件的耐温上限,不需要额外设计散热结构,简化了整机的热设计流程。
在结构细节处理上,建模时还原了磁芯与外壳之间的定位结构,实际生产中磁芯装入外壳后会通过定位凸台卡住,避免灌封前磁芯出现移位,造成绕组受力变形;外壳的合缝位置采用卡扣加粘接的固定方式,既保证了外壳的结构强度,也避免灌封过程中环氧树脂从合缝处溢出,影响产品的外观与安装精度。这类扼流圈的结构设计经过了长期的市场验证,在宽温域工作环境下都能保持稳定的电感参数,不会因为温度变化出现电感量大幅漂移,保证滤波效果的一致性,适合在工业现场复杂的温湿度、振动环境下长期可靠工作。
- 全部评论(0)
- 模板大小: 1.66 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: SOLIDWORKS,STEP / IGES,Parasolid,Rendering,PTC Creo Elements,STEP / IGES
- 软件分类: 变压器/电感器
