艾伦-布拉德利壁挂式电机断路开关装置

　　在工业产线的电机配电回路设计中，这类带封闭防护外壳的电机断开装置是现场运维安全的核心部件，常部署在车间设备旁的立柱、墙面或者设备机架侧方，作为电机主回路的本地隔断点，方便运维人员在设备检修、故障排查时快速切断上游电源，避免带电作业的安全风险。不同于裸露安装的断路器，这款产品的封闭外壳可以适配车间多粉尘、少量切削液飞溅的加工场景，外壳的安装法兰边预留了四个沉头安装孔，安装时可以直接通过膨胀螺栓或者机螺钉固定在安装基面，安装孔的位置公差经过适配，既可以适配常规的电气安装板开孔尺寸，也能直接在混凝土墙面、冷轧钢机架上完成固定，不需要额外制作转接安装板。

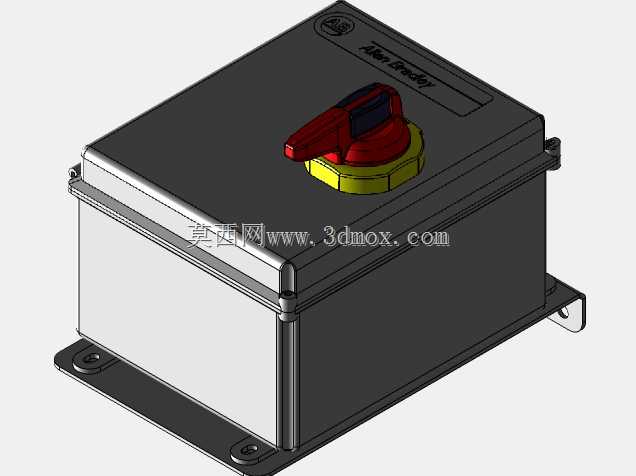

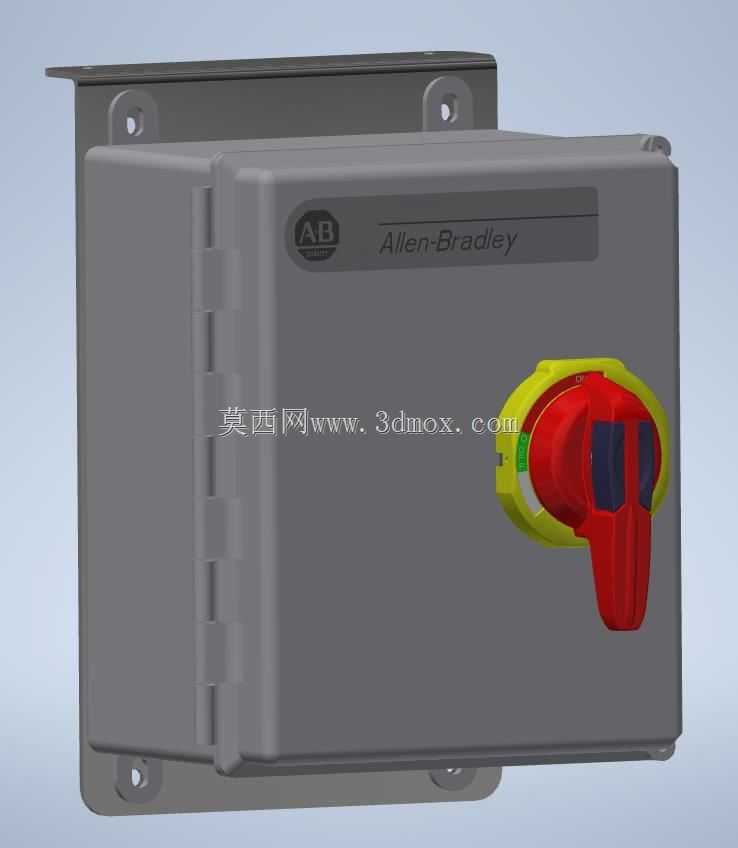

　　从结构设计来看，外壳采用铰链翻盖式结构，侧边的卡扣结构可以在闭合后实现可靠扣合，日常运维时不需要完全拆卸箱盖就能完成内部触点的状态检查，操作手柄采用红黄色的高辨识度配色，红色的操作拨杆搭配黄色的警示护圈，在车间复杂的光线环境下也能快速识别开关的通断位置，手柄的操作行程经过调校，分合闸的阻尼感清晰，不会因为现场的振动出现误脱扣的情况。手柄与内部触头机构采用联动结构设计，外部操作的位置直接对应内部触点的通断状态，不存在操作虚位，同时护圈的结构可以避免现场杂物磕碰手柄导致的误操作，也能在开关带载分断出现弧光时，对操作人员形成额外的防护。

　　实际选型应用中，这类断开装置需要匹配对应功率的电机额定电流，外壳的防护等级可以满足一般工业环境的使用要求，进出线孔预留的位置在箱体的下方，布线时电缆从下方接入，既可以避免液体顺着线缆流进箱体内部，也能方便现场的桥架布线对接，箱体内部预留了足够的接线空间，可以容纳对应线径的电缆端子压接后的排布，不会出现线缆挤压、端子距离壳体安全间隙不足的问题。设计建模时，需要重点关注手柄的操作运动包络，确保手柄在分合闸转动过程中不会和箱体边缘、外部安装的相邻部件产生干涉，同时安装法兰的突出高度需要和墙面安装的间隙匹配，保证箱体安装后背面和基面贴合，不会出现长期受力变形的情况。

　　在自动化生产线的配电设计里，这类本地断开装置和配电柜内的主断路器形成两级保护，配电柜内的断路器负责回路的过载、短路保护，现场的电机断开装置负责本地的安全隔离，在设备维护挂牌上锁流程中，操作人员可以直接在设备侧将开关拨到断开位置并挂锁，不需要跑到远端的配电室操作，大幅提升运维的效率和安全性。建模过程中对外壳的壁厚、加强筋的位置都做了对应还原，箱体边角的圆角设计既可以避免安装时的锐边划伤，也能提升外壳的结构强度，在受到轻微外力碰撞时不会出现开裂变形。手柄的握持位置做了贴合手指的弧度设计，操作人员戴劳保手套操作时也能稳定发力，不会出现打滑的情况。
