电子设备用密封铝制防护壳体结构

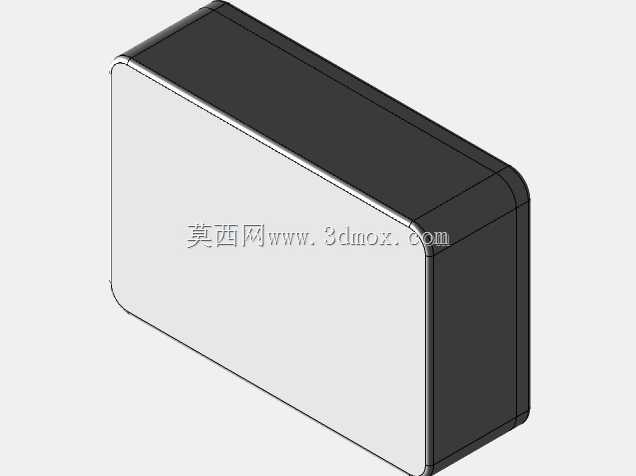

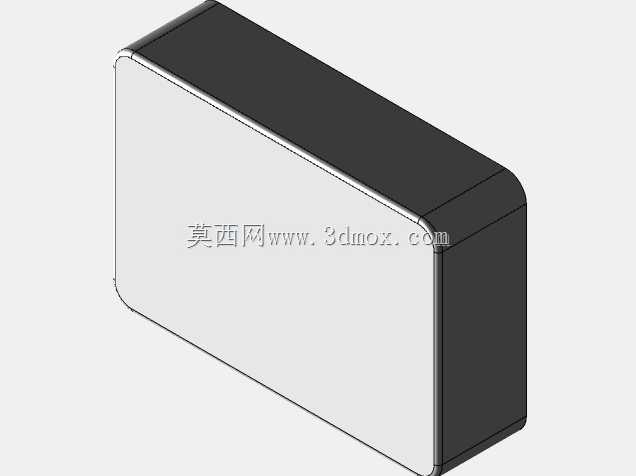

　　这类铝制壳体在工业现场的应用场景覆盖极广，从户外分布式传感节点的电路防护，到车间小型工控模块的封装，再到民用弱电系统的信号转接单元封装，都能见到同结构产品的身影。不同于塑料壳体的抗老化短板，也区别于钢制壳体的重量劣势，铝合金拉深加工的这类盒体，在重量、强度、电磁屏蔽性能之间找到了非常适配中小功率电子模块的平衡点。实际选型过程中，结构工程师最先关注的是壳体的安装边界与内部容腔的匹配度，这款盒体采用圆角矩形的整体拉伸成型工艺，盒身与盒盖的配合面做了内嵌式止口设计，不需要额外加装密封胶条就能实现基础的防尘防泼溅能力，配合端面的预装螺丝孔位，可以直接在盒盖与盒身的贴合面涂覆薄层密封硅脂，就能达到IP65级别的防护要求，完全适配户外短时淋雨、

　　多粉尘车间的使用环境。从设计思路上看，这款壳体没有做多余的外置加强筋，整体依靠拉伸成型的侧壁厚度与圆角过渡结构保证结构强度，侧壁厚度均匀控制在1.2mm到1.5mm之间，既不会因为壁厚过大增加不必要的材料成本，也不会因为壁厚过薄导致装配时出现侧壁形变。盒体的四个边角做了R8的圆角过渡，一方面是拉伸工艺的必然要求，避免拉伸过程中边角位置出现应力开裂，另一方面也能避免安装维护过程中锐角划伤操作人员，同时圆角结构在跌落或者受侧向冲击时，能更好地分散应力，减少壳体开裂的概率。安装尺寸层面，这类壳体的外部安装孔位采用沉头设计，固定螺丝从盒体底部穿入，不会突出盒体的安装基准面，保证壳体安装到设备面板或者安装支架上时，整个底面能完全贴合安装面，

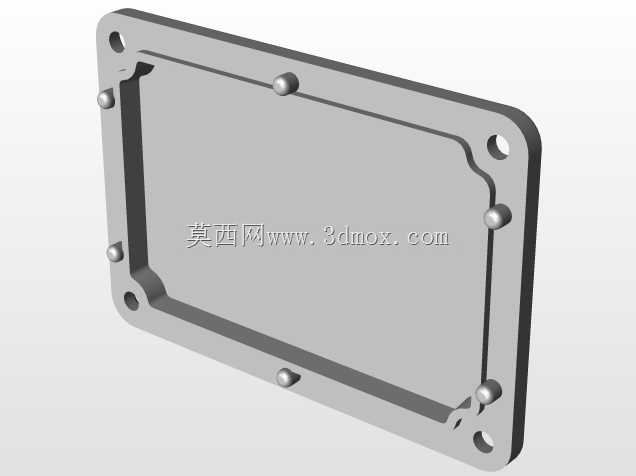

　　不会出现悬空翘边的问题。内部容腔的四个边角预留了PCB安装柱的位置，不需要后期额外做铜柱粘接，直接可以利用壳体预留的凸台攻丝，固定不同尺寸的印制电路板，对于尺寸略小的电路板，也可以在凸台上加装垫高衬套，灵活调整电路板的安装高度，避让板载的 tall 元件比如电容、接线端子等。实际使用中，这类铝盒的电磁屏蔽性能是很多工程师选型的核心考量，整体拉伸的无拼接结构，配合盒盖与盒身的金属面直接接触，能形成连续的导电屏蔽层，对于工业现场常见的变频器、伺服电机产生的电磁辐射干扰，能做到30dB以上的屏蔽效能，完全可以满足一般工业级电路的抗干扰要求，不需要额外在壳体内部粘贴导电铜箔做二次屏蔽处理。盒体的表面处理采用哑光黑色喷塑，一方面是提升壳体的耐盐雾能力，在潮湿的工业环境下不会轻易出现氧化白斑，另一方面哑光表面不会反光，在设备操作面板上使用时不会因为光线反射干扰操作人员的视线，同时喷塑层的绝缘性能也能避免壳体与外部带电部件意外接触时出现短路风险。不同于分体拼接式的铝型材壳体，这款整体拉伸的盒体没有侧边拼接缝隙，长期使用不会因为温度变化出现拼接缝变大、密封失效的问题，在-40℃到85℃的工作温度区间内，壳体的形变量控制在0.1mm以内，不会因为热胀冷缩导致内部电路板受挤压出现元件脱焊。对于需要对外接线的使用场景，壳体的四个侧壁都是平整的等厚面，工程师可以根据实际接线需求，在任意侧壁开孔安装防水接线头、信号插座、电源开关等外接元件，

　　不需要额外考虑侧壁的加强结构避让，平整的侧壁也能保证外接元件安装后的密封性能，不会因为侧壁不平整出现密封胶圈压合不严的问题。在做三维建模适配的时候，这款参数化模型可以直接调整长宽高、壁厚、圆角半径等核心参数，快速衍生出不同尺寸的同系列壳体，不需要从零开始重建拉伸特征，能大幅缩短结构设计阶段的壳体选型与适配周期，模型预留的安装孔位、PCB凸台位置都做了参数化关联，调整外部尺寸的时候内部安装结构会自动匹配更新，不会出现特征报错的问题。实际装配验证中，这类壳体的盒盖与盒身的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配时卡滞，不需要做后期的打磨修配就能顺利合盖，配套的固定螺丝采用标准M3规格，采购替换非常方便，不需要定制特殊规格的紧固件。
