步进驱动助焊膏精准挤出分配装置

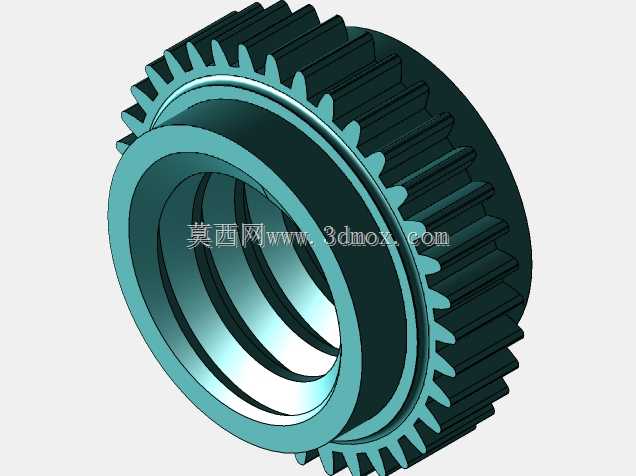

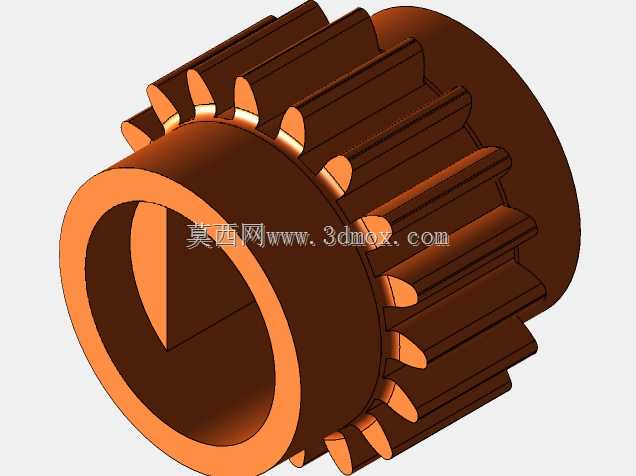

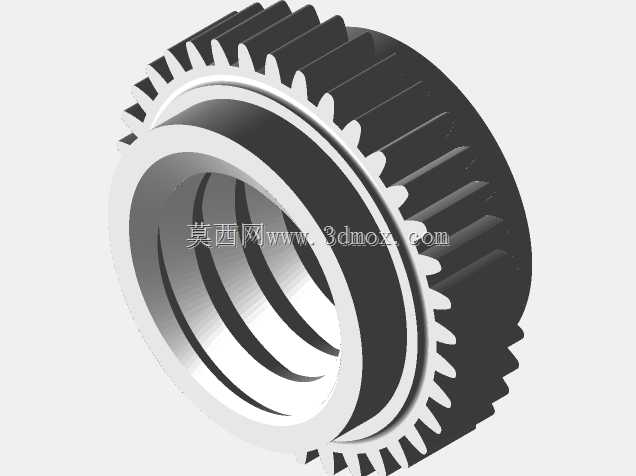

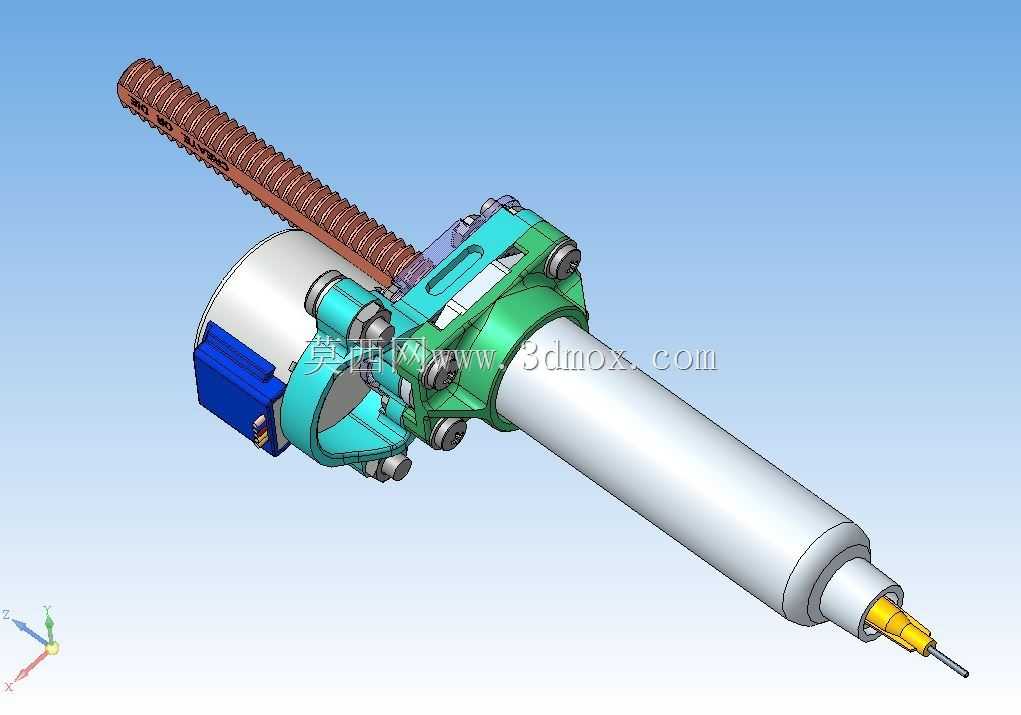

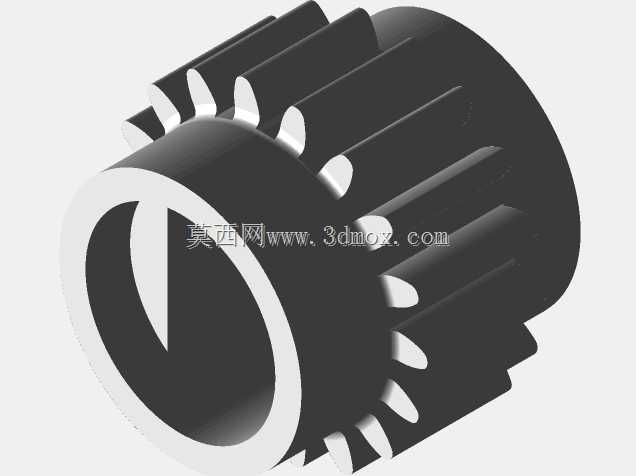

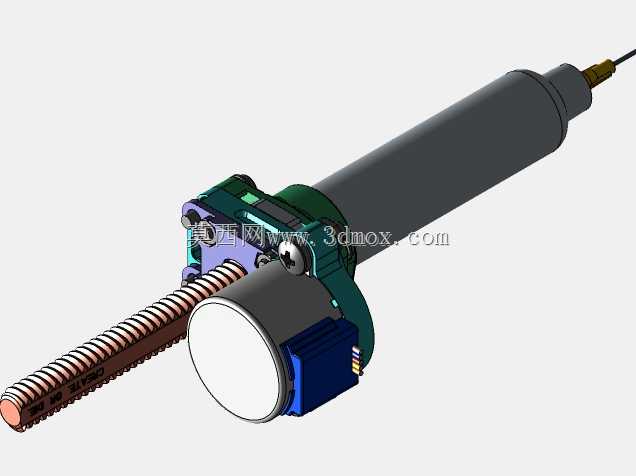

　　在电子组装产线的焊前预处理工位，这类糊状物料分配装置的使用场景覆盖了通孔元件波峰焊前助焊剂涂覆、SMT返修工位焊锡膏定点供给、小批量打样环节红胶精准涂布等多个对出料量控制精度有要求的环节，相比传统手动针筒挤压的作业方式，机械驱动的分配结构能避免人手施力不均导致的出料断续、胶量偏差问题，尤其适配粘度在8000-15000cps区间的糊状焊材，不会出现物料静置后分层、出胶口流涎的常见问题。整套结构的动力端采用28BYJ-48步进电机作为动力源，动力输出通过螺纹螺杆结构完成直线运动转换，螺杆直接与料筒内部的推塞连接，省去了额外的齿轮减速组传动间隙，步进电机每接收到一个驱动脉冲，就会带动螺杆前进固定的导程距离，

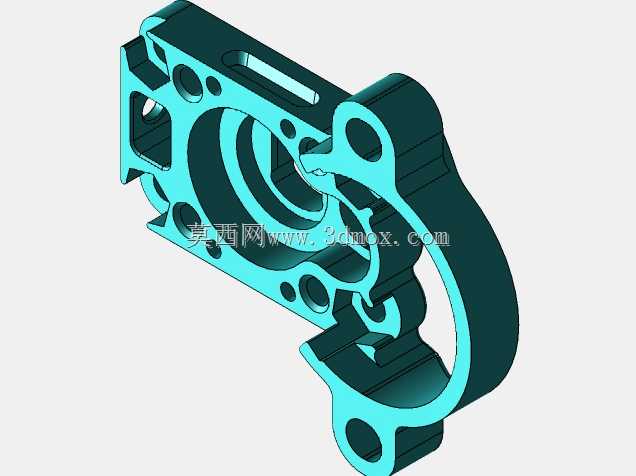

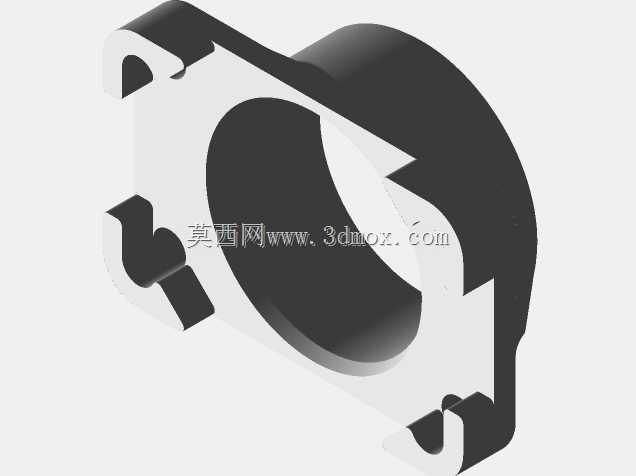

　　对应推塞在料筒内的位移量可精确到0.02mm级别，能实现最小0.005ml的单次出料量控制，完全满足0402封装元件焊盘的涂胶量要求。料筒部分采用直筒式腔体设计，内壁做光滑度处理以减少糊状物料推送时的残留，腔体前端通过过渡接头连接标准不锈钢点胶针头，可根据涂覆点位的尺寸更换不同内径的针头，从0.2mm到1.6mm内径的通用点胶针头都能直接适配，不需要额外加工转接头。设计阶段优先考虑了快拆维护的需求，料筒与驱动主体的连接采用抱箍式锁紧结构，松开抱箍的锁紧螺丝就能直接抽出料筒完成物料补充或者腔体清洁，不需要拆解电机与传动部分，日常换料清洁的时间能控制在1分钟以内，适配产线快速切换不同物料的使用需求。安装边界方面，

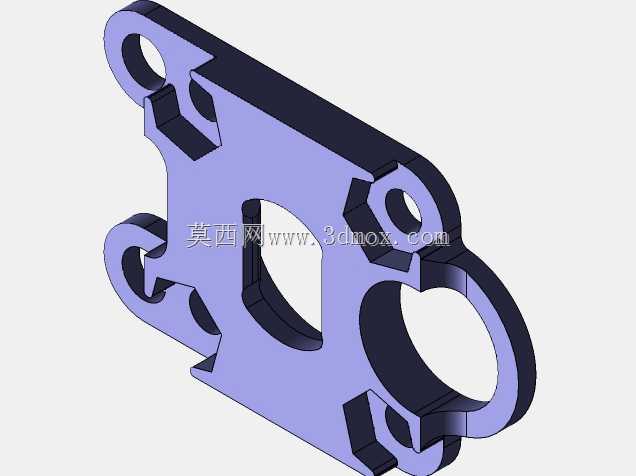

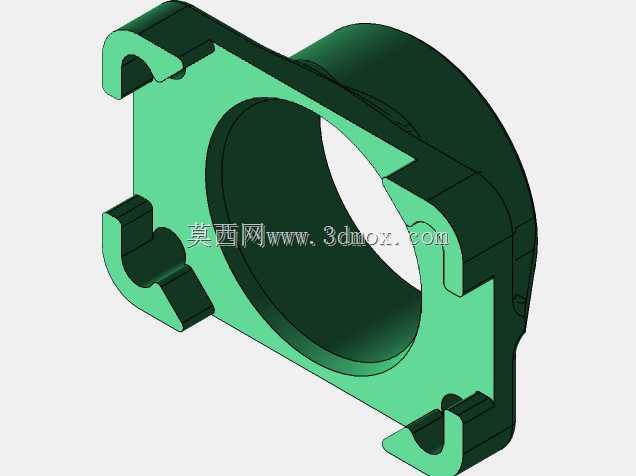

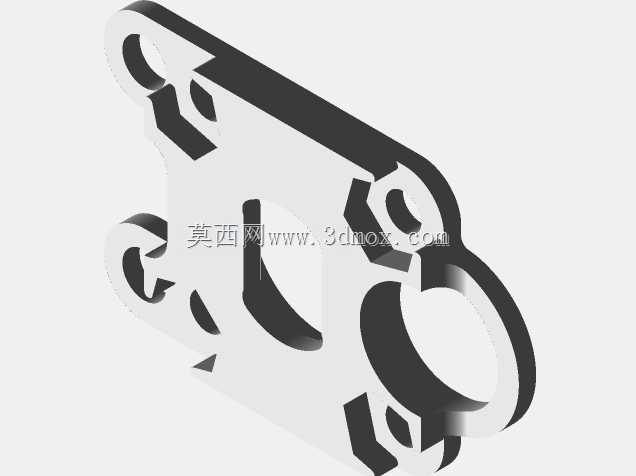

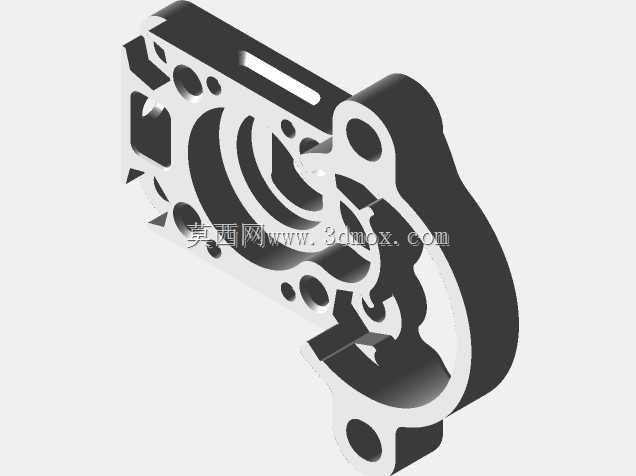

　　整套装置的主体外径与常规30cc手动点胶针筒的安装尺寸兼容，可直接固定在现有自动点胶机的Z轴安装支架上，不需要额外修改设备的安装孔位，装置整体的轴向长度控制在210mm以内，安装时不会和产线上的PCB传送轨道、元件定位夹具产生运动干涉，驱动部分的侧边预留了电路板安装位，可直接搭载STM32核心控制板，完成脉冲输出、出料量参数设置、回吸防流涎等逻辑控制，回吸动作通过步进电机反转固定步数实现，在每次出料完成后带动推塞回退0.1mm，抵消料筒内部的残余压力，彻底避免出胶口的物料滴漏污染PCB焊盘。结构的受力部分做了针对性的加强设计，螺杆与电机输出轴的连接位置设置了导向铜套，避免螺杆长距离伸出后出现径向晃动，

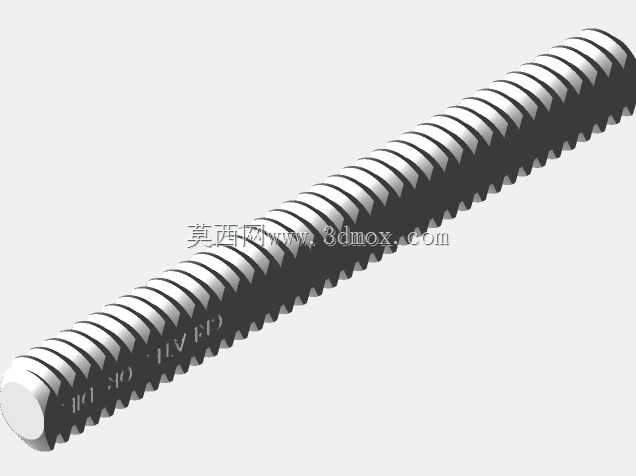

　　保证推塞在料筒内全程做同轴直线运动，不会出现偏磨导致的物料渗漏问题，抱箍结构的锁紧力经过核算，在料筒内充满物料、推塞最大推力达到50N的情况下，也不会出现料筒滑脱的情况。考虑到SLA打印制作的场景，所有结构件的壁厚都设置在2.5mm以上，打印时不需要额外添加支撑就能完成成型，树脂材质的结构件在常温车间环境下长期使用不会出现形变，尺寸稳定性满足长期作业的精度要求，传动螺纹采用梯形螺纹设计，具备一定的自锁能力，在电机断电的情况下，推塞不会因为物料的自重压力出现后退漏料的问题。
