FDC系列PCB板装直插连接器组件

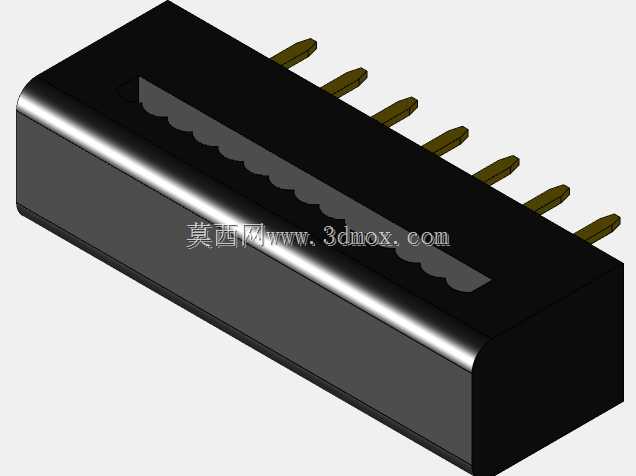

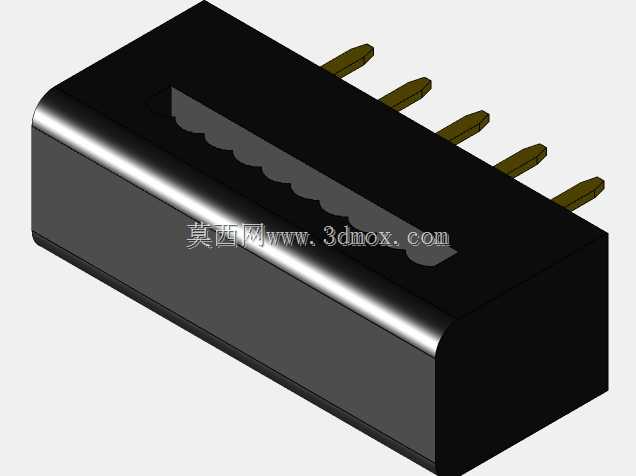

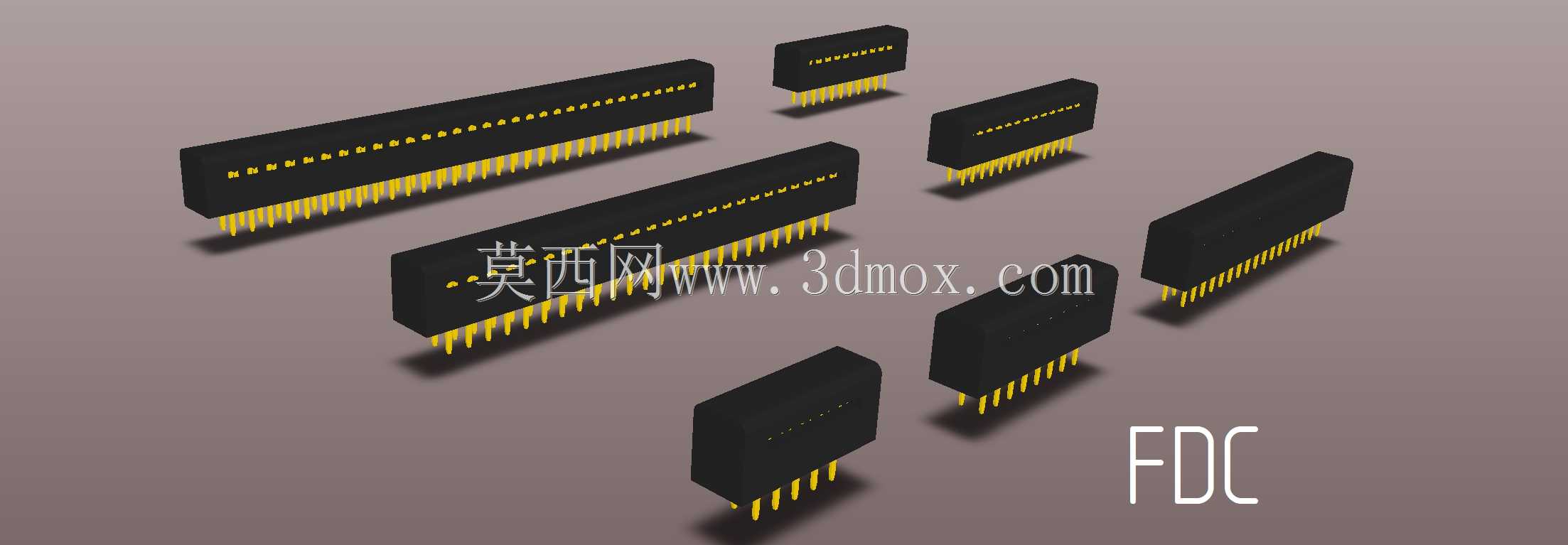

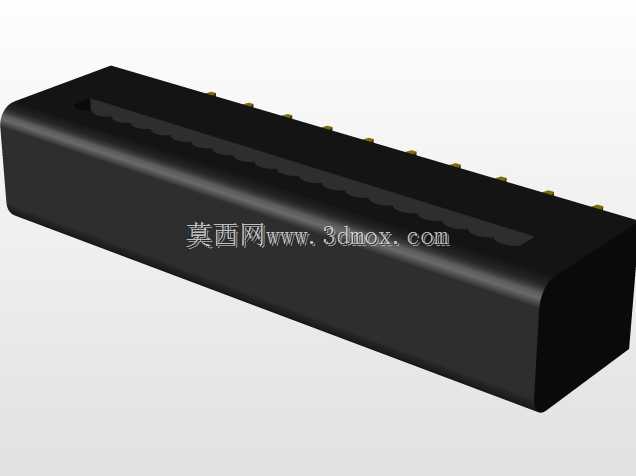

　　在消费电子、工业控制板卡、通讯设备的PCB组装环节，板间信号与电源的可靠连接始终是结构设计需要重点考量的环节，本次梳理的FDC系列直插连接器，正是针对PCB板上固定连接场景开发的接插组件，覆盖不同针数规格，可适配不同通道数的电路连接需求。这类连接器采用黑色绝缘基座搭配镀金插针的结构，绝缘基座选用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、针位偏移的问题，插针采用黄铜基材表面镀金处理，既保证了导电性能，也提升了抗氧化能力，降低长期使用后的接触电阻，避免信号传输衰减或接触不良的故障。从安装特性来看，该系列连接器为直插式设计，插针垂直于PCB板面，安装时插针穿过PCB对应的安装孔后进行焊接固定，

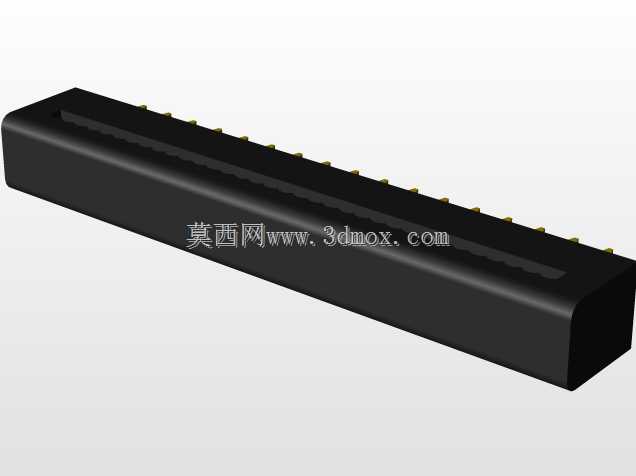

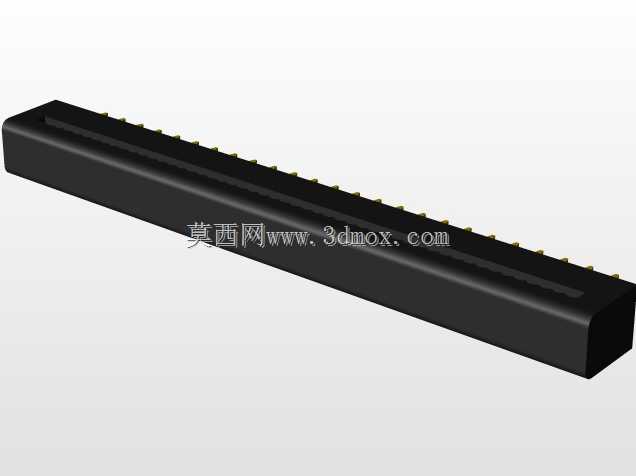

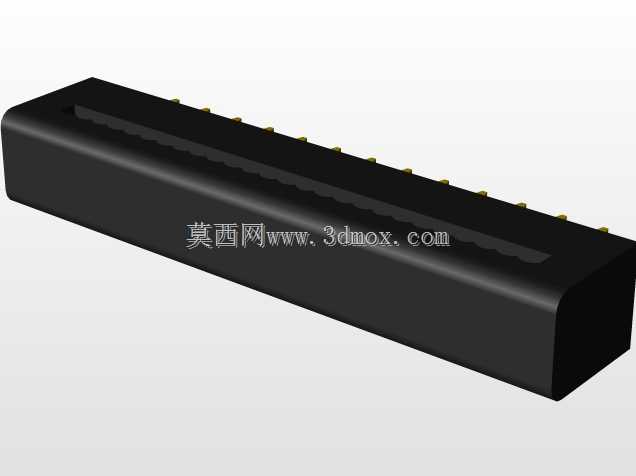

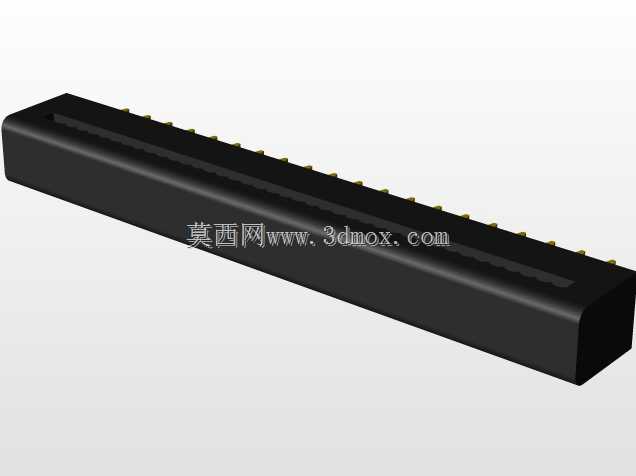

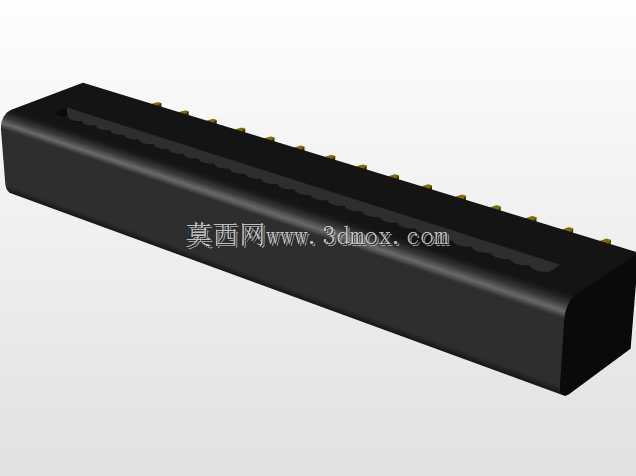

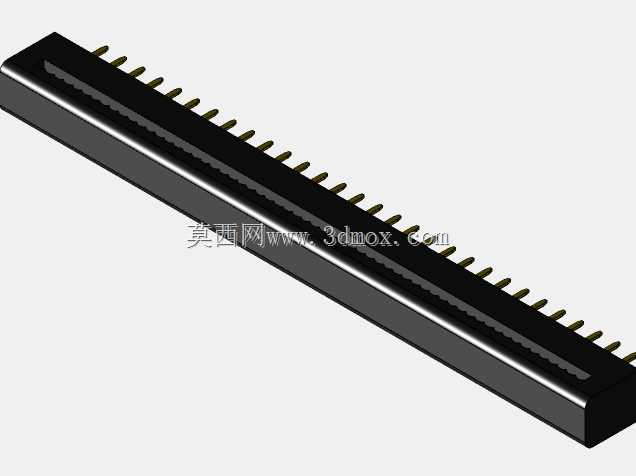

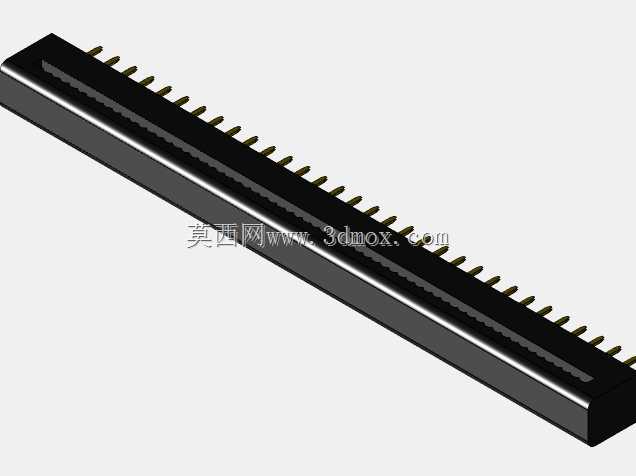

　　安装后连接器本体与PCB板面保持平行，整体高度固定，不支持旋转调整，这一设计特性决定了其在布局时需要提前预留足够的板上空间，同时要匹配对接端的接插件高度，避免出现对接错位、插针弯折的问题。不同针数的规格对应不同的安装长度，从短针数的小尺寸连接器到长针数的多通道连接器，插针间距保持统一标准，符合行业通用的接插件间距规范，可与同规格的排线座、板对板接插件实现无缝对接，无需额外开发定制对接件，能够有效降低BOM成本，缩短产品开发周期。在实际选型应用中，这类连接器常被用于板内子卡与主板的连接、外置接口模块与主控板的连接场景，比如工业控制模块里的IO扩展板连接、消费电子产品里的功能小板供电与信号传输，其直插结构的抗振动性能优于卧贴式连接器，

　　在有一定振动冲击的设备场景下，焊接后的连接可靠性更高，不容易出现开焊、接触断开的问题。设计建模过程中，需要重点把控插针的位置度公差，每根插针相对于基座定位基准的位置偏差需要控制在0.1mm以内，避免插针对应PCB孔位时出现偏位，导致插装困难；基座的外形尺寸需要考虑注塑成型的拔模斜度，同时基座底部与PCB接触的平面需要保证平面度，避免焊接时出现缝隙导致虚焊；插针伸出基座底部的长度需要匹配PCB板厚，通常预留1-1.5mm的焊接长度，既保证焊锡能够充分包裹插针形成可靠焊点，也不会因为插针过长导致焊后突出板面过多，影响板底其他元器件的布局。另外，该系列连接器的基座两侧没有设计固定卡扣，完全依靠插针与PCB焊盘的焊接实现固定，

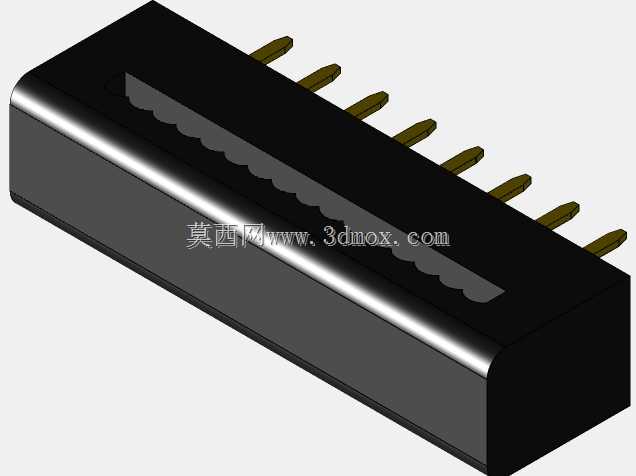

　　因此在布局时需要尽量将其布置在板上受力较小的区域，避免在插拨对接件时受力过大导致焊盘脱落，必要时可以在连接器周边增加加固焊盘，提升连接强度。从信号传输的角度来看，该系列连接器的插针均匀排布，相邻插针之间的绝缘距离满足低压信号传输的安规要求，可用于传输直流电源、数字IO信号、低速总线信号，不适合高频高速信号的传输，在高速电路设计中选用时需要提前评估信号完整性，避免出现串扰、阻抗不匹配的问题。建模时还原的细节包括基座表面的防滑纹理、插针端部的倒角设计、基座上的定位标识，这些细节虽然不影响核心功能，但在实际生产组装过程中，能够帮助操作人员快速识别安装方向，避免反插导致的元器件报废。
