步进驱动焊剂膏状物料精密分配装置

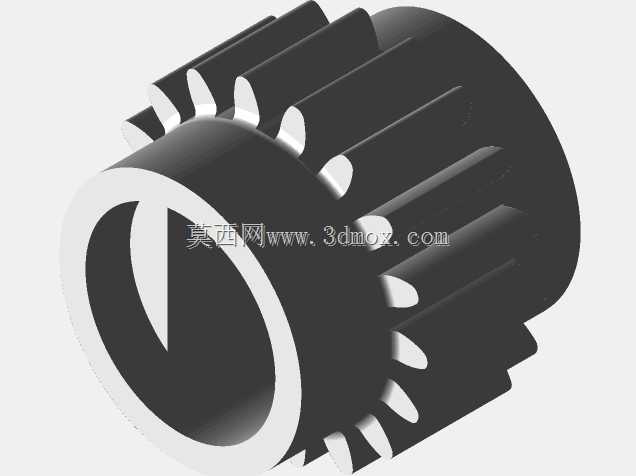

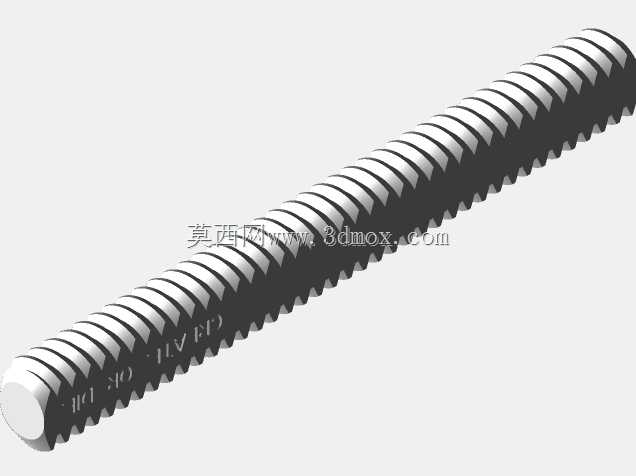

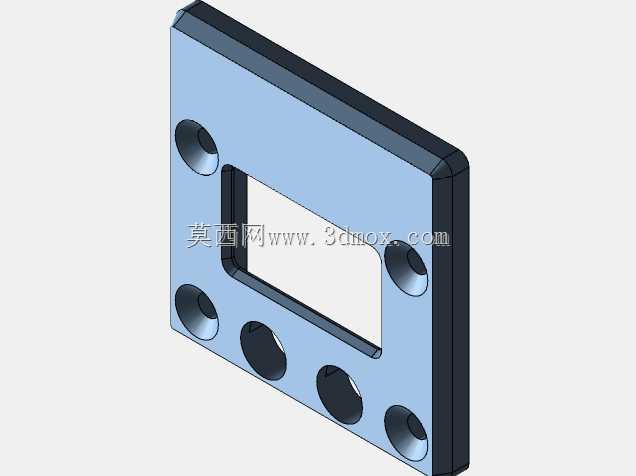

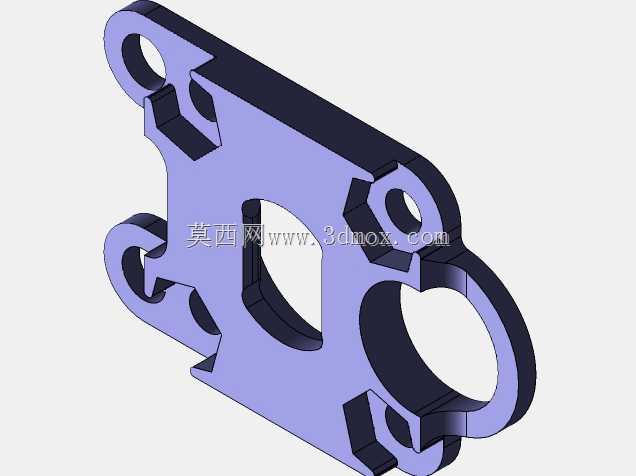

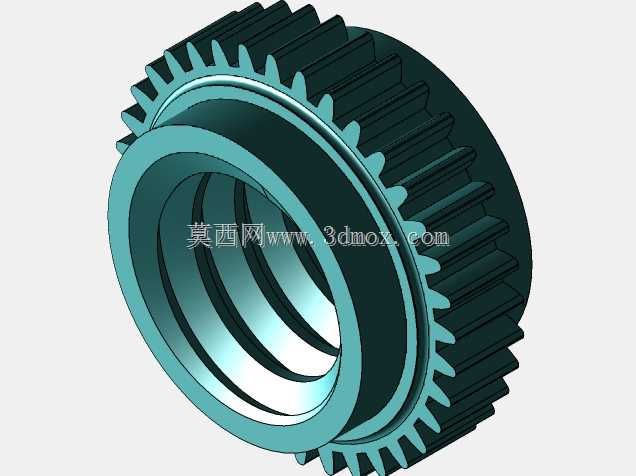

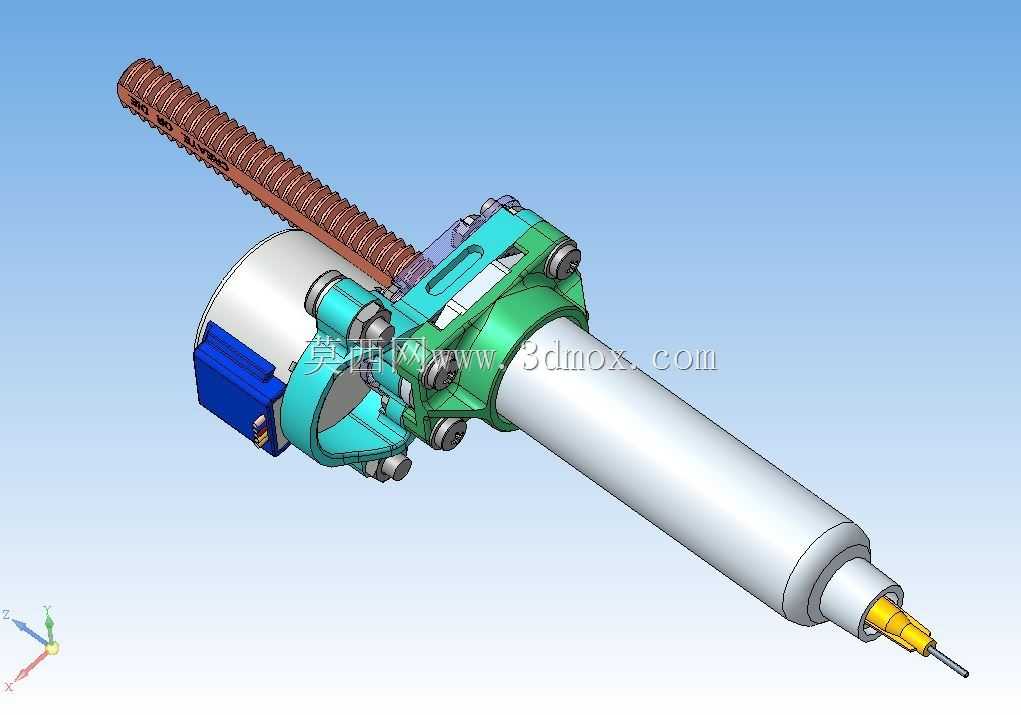

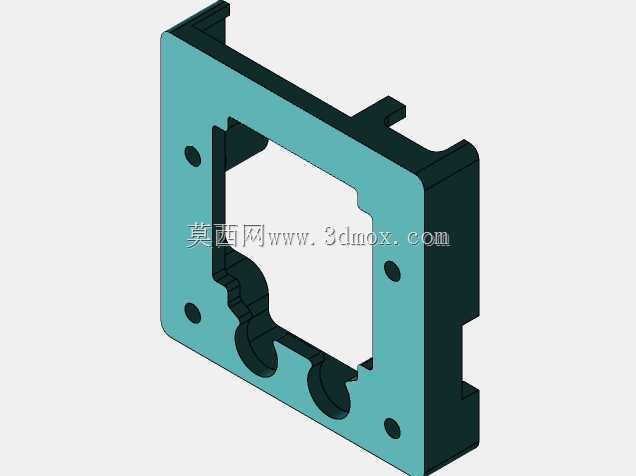

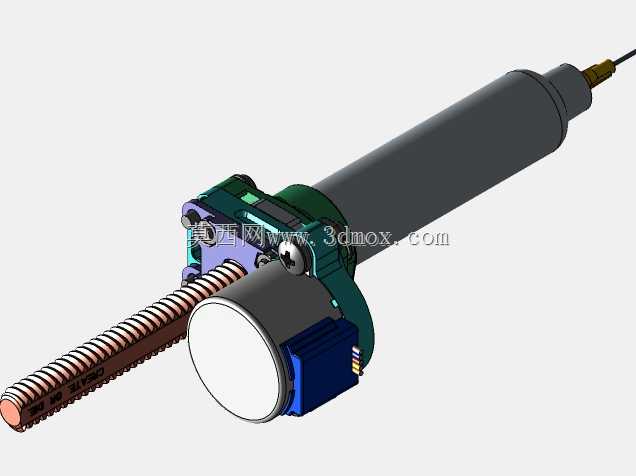

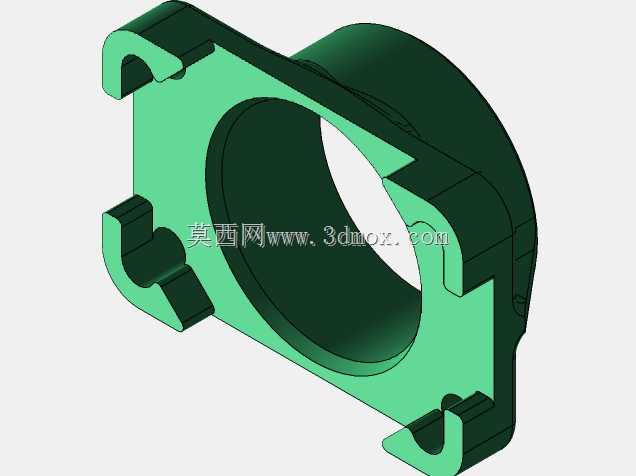

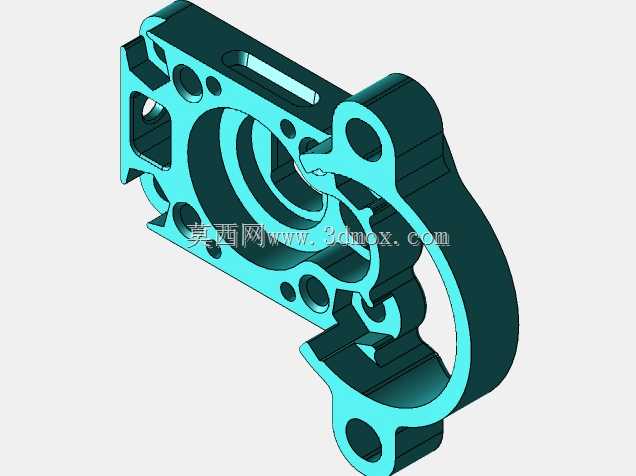

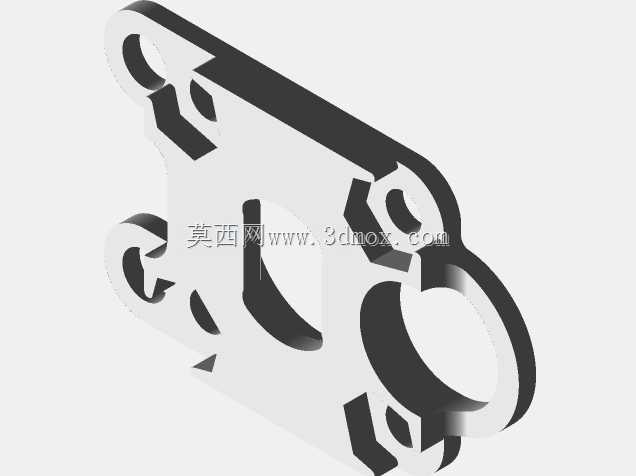

　　这款焊剂及糊状物分配装置，核心适配28BYJ-48步进电机作为动力源，整体采用丝杆推进式出胶结构，可实现焊锡膏、助焊剂、低粘度糊状物料的定量精密输出，在电子组装后焊工序、小批量PCB返修工位、实验室精密点胶场景中都能适配使用。从结构设计逻辑来看，装置将步进电机的旋转运动通过铜制梯形丝杆转化为推杆的直线位移，丝杆导程经过匹配计算，配合步进电机的步距角细分控制，可实现最小0.005ml的单次出料精度，避免传统手动点胶时出胶量不均、拉丝、溢胶的常见问题。装置的主体夹持结构采用分体式抱箍设计，可适配标准规格的点胶针筒，针筒夹持部位做了防滑定位槽，安装时无需额外工具即可完成针筒的快速更换，抱箍的锁紧螺栓采用内六角圆柱头螺钉，锁紧力均匀，

　　不会出现针筒偏斜导致的出胶同轴度偏差问题。前端出胶部位采用标准鲁尔接头设计，可通用市面上各类规格的点胶针头，从粗口径的大流量涂覆针头到超细口径的精密点胶针头都能直接旋接安装，无需额外转换接头，适配不同粘度物料、不同点胶轨迹的作业需求。装置的安装边界设计充分考虑了桌面式点胶平台、小型自动化焊锡设备的集成需求，主体外壳的安装基准面做了平面度加工处理，可通过侧面的两个M4安装螺孔直接固定在设备的移动滑台上，整体径向最大尺寸不超过60mm，轴向总长度控制在220mm以内，不会占用过多的设备安装空间，适配多数小型自动化作业平台的安装尺寸要求。从物料适配性来看，装置的推进推杆前端采用丁腈橡胶密封活塞，与针筒内壁的配合间隙经过优化，

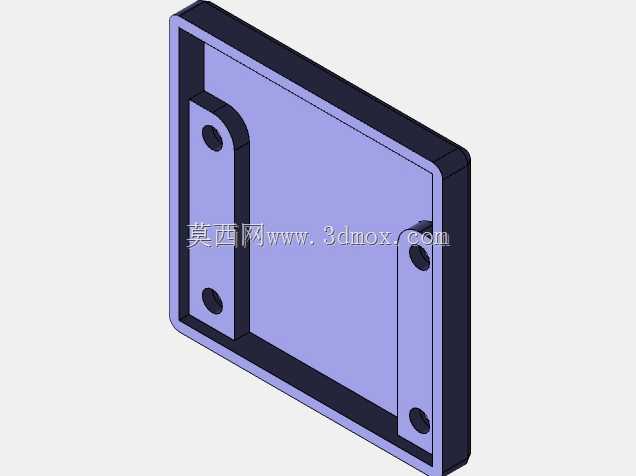

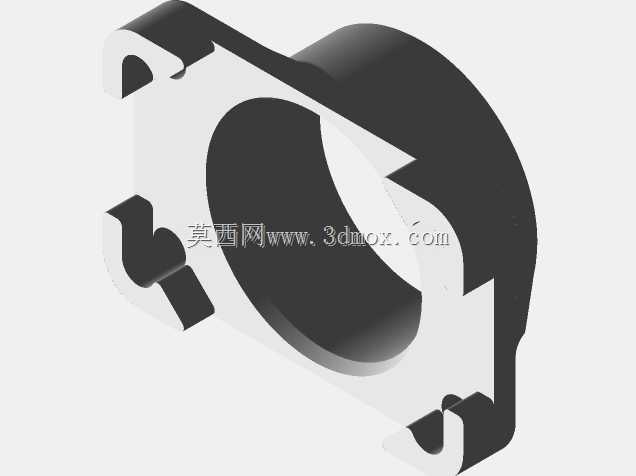

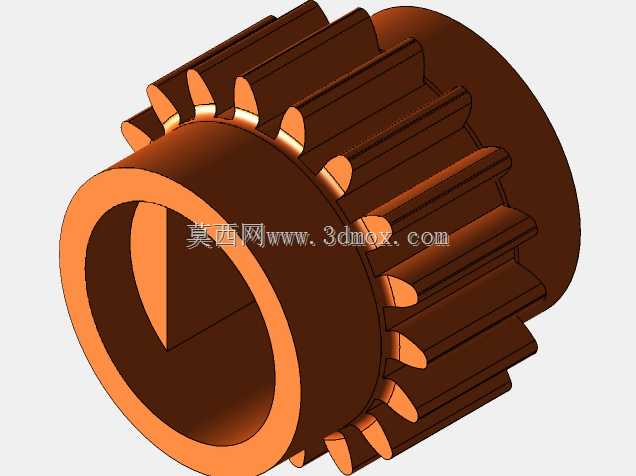

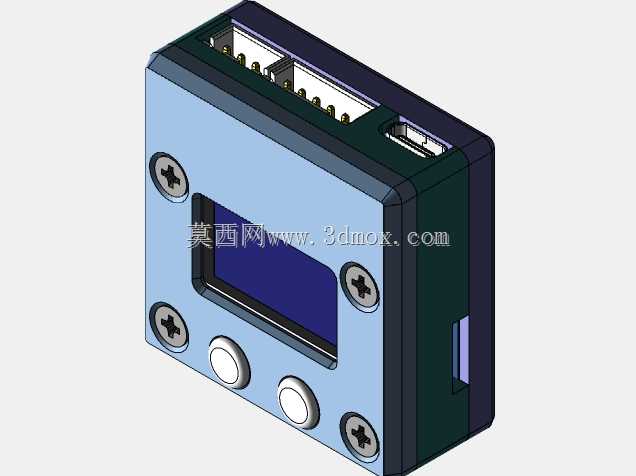

　　既可以保证推进时的密封性，避免糊状物料从推杆间隙渗漏，又不会因为摩擦力过大导致步进电机丢步，可适配粘度范围在1000cps到100000cps之间的各类糊状物料，除了常规的助焊剂、焊锡膏之外，也可用于导热硅脂、UV胶、润滑脂的定量分配作业。控制端预留了标准的接线接口，可直接对接STM32系列微控制器的驱动电路，通过脉冲信号控制步进电机的旋转角度、转速与转向，实现连续出胶、定量点胶、间隔出胶等多种作业模式，控制逻辑可根据实际生产需求进行编程调整，适配不同的生产节拍。装置的外露结构件做了圆角处理，没有尖锐的棱角，避免操作人员在更换针筒、调整设备时被划伤，电机与主体结构的连接部位做了定位止口，装配时可保证电机轴与丝杆的同轴度，

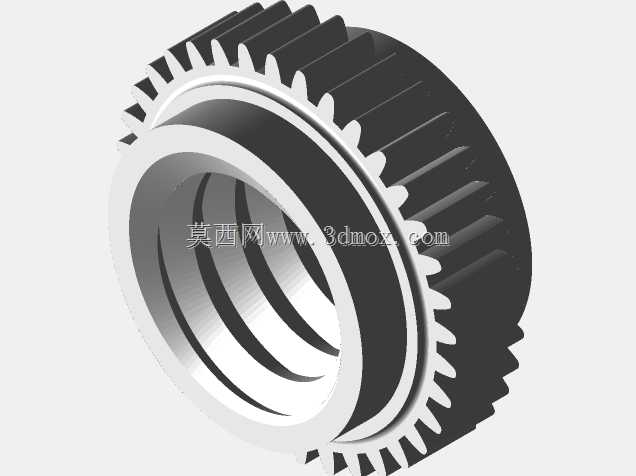

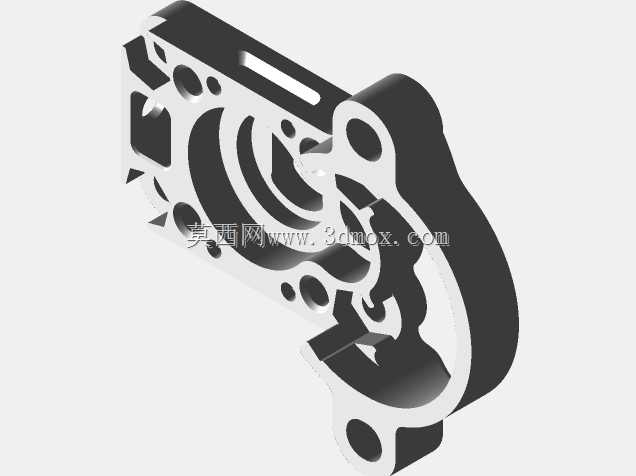

　　减少运转时的径向跳动，降低运行噪音，同时延长丝杆与传动螺母的使用寿命。在实际产线应用中，这类分配装置可替代人工完成重复性的焊剂涂布作业，相比手动点胶，出料一致性可提升90%以上，同时减少物料的浪费，针筒内的物料残留量可控制在总容量的2%以内。针对SLA打印制作的结构件，设计时充分考虑了光敏树脂材料的力学性能，受力部位做了加厚处理，传动部位的轴承安装孔做了公差优化，保证轴承压装后不会出现松动，同时避免过盈量过大导致的树脂件开裂。整体结构没有复杂的异形曲面，除了标准件之外的结构件都可通过3D打印快速制作，小批量制作成本低，也方便用户根据自身使用的针筒规格、安装需求对结构进行快速修改调整。
