1.27mm间距贴片式拨码开关结构设计

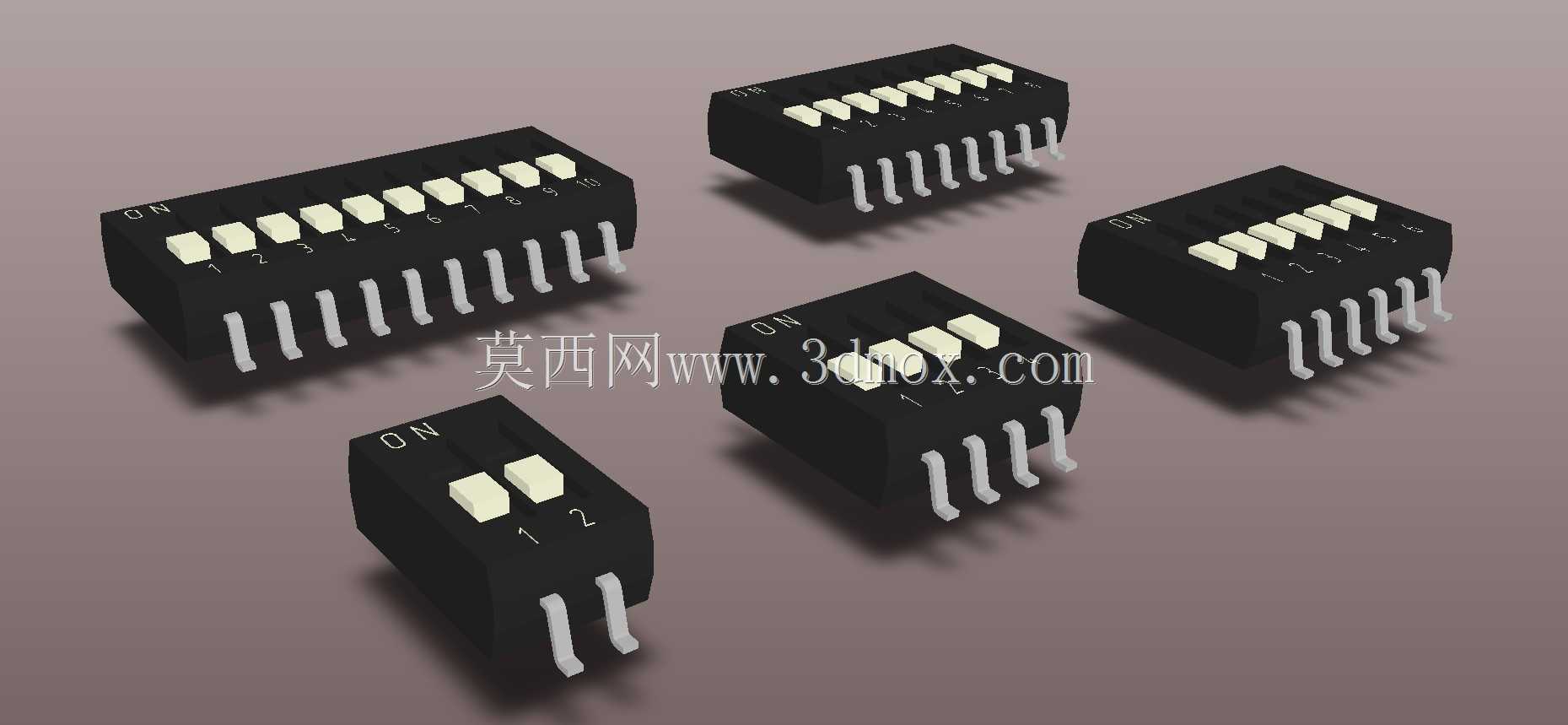

　　做消费电子、工控板卡PCB布局的工程师，对这类贴片拨码开关不会陌生，这次梳理的1.27mm间距SMT拨码系列，覆盖2位到10位的常用位数规格，完全适配表面贴装生产线的回流焊工艺要求，不用额外开插件孔，能大幅压缩板卡占用空间。

　　先从实际应用场景说，这类开关最常出现在需要手动配置地址、参数的板卡上：比如工业IO模块的站号拨码、路由器的功能配置拨码、小型工控板的模式选择、消费电子的功能档位切换，甚至部分定制化键盘的层切换配置也会用到这类小体积开关。相比插件式拨码，SMT封装的元件能在SMT产线上一次性完成贴装，不需要后续手工插件、波峰焊的工序，能有效降低产线人工成本，也避免插件引脚过孔占用PCB走线空间，对于高密度布线的板卡来说优势非常明显。

　　设计这类开关的时候，首先要卡准安装边界：引脚间距严格控制在1.27mm，刚好匹配标准0.05英寸网格的PCB布局，焊盘尺寸按照IPC-SM-782表面贴装设计标准做适配，引脚伸出长度控制在0.8±0.1mm，既能保证回流焊时焊锡的浸润爬锡高度，也不会因为引脚过长导致相邻引脚连锡。本体高度做了严格限制，因为产品明确要求高度方向不能做旋转结构，所以整个拨柄的滑动行程都控制在本体顶面的平面范围内，拨柄凸起高度不超过1.5mm，不会和板卡上方的屏蔽罩、结构件产生干涉，对于薄型设备的内部堆叠非常友好。

　　功能特性上，每个拨位都对应独立的通断回路，拨柄拨到ON位置时内部触点可靠接通，拨到反向位置时保持断开，触点采用镀金处理，保证接触电阻稳定在50mΩ以下，能通过100mA、24V DC的额定负载，满足绝大多数弱电信号切换的需求。拨柄的阻尼手感做了针对性调校，每一次拨动都有清晰的档位感，不会因为设备运输、日常振动出现档位偏移，避免设备出现参数错乱的问题。本体采用耐高温LCP工程塑料注塑成型，能承受260℃峰值温度的回流焊工艺，不会出现高温变形、引脚脱落的问题。

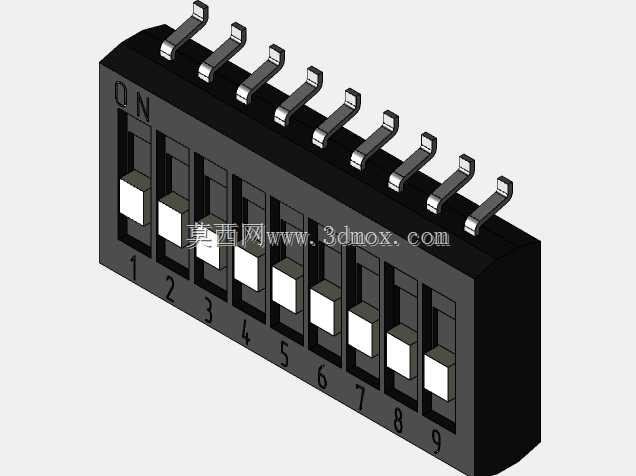

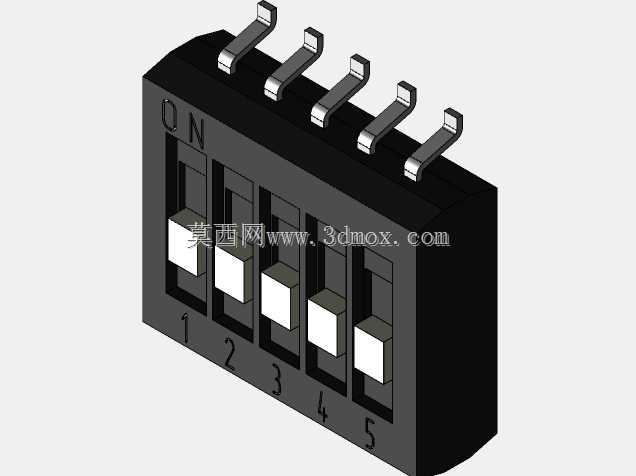

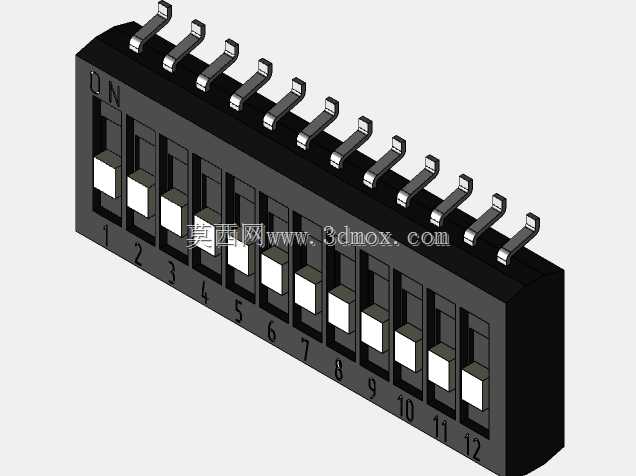

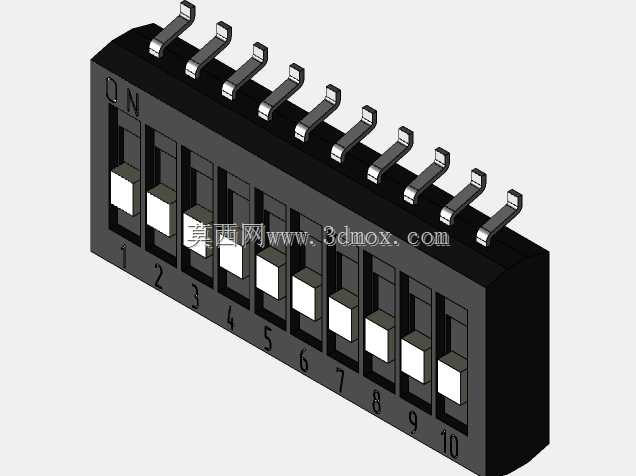

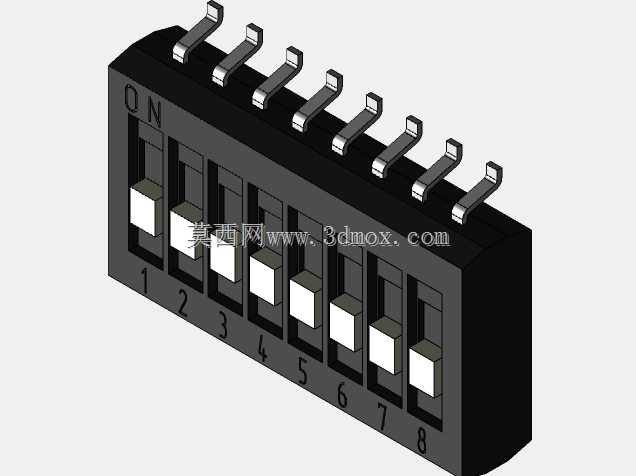

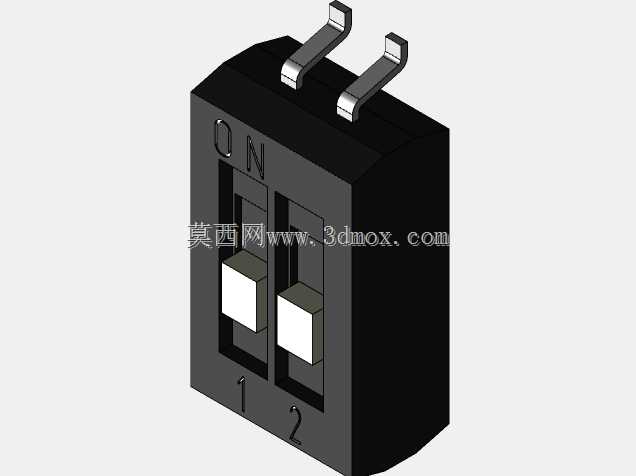

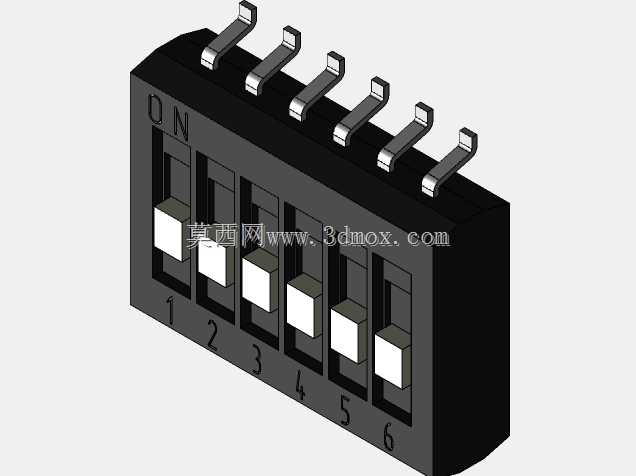

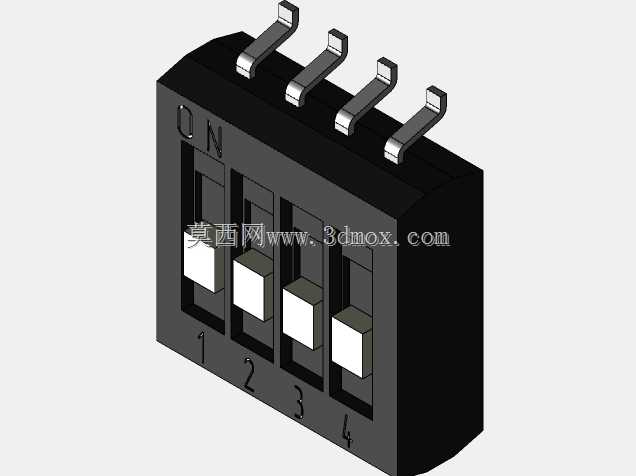

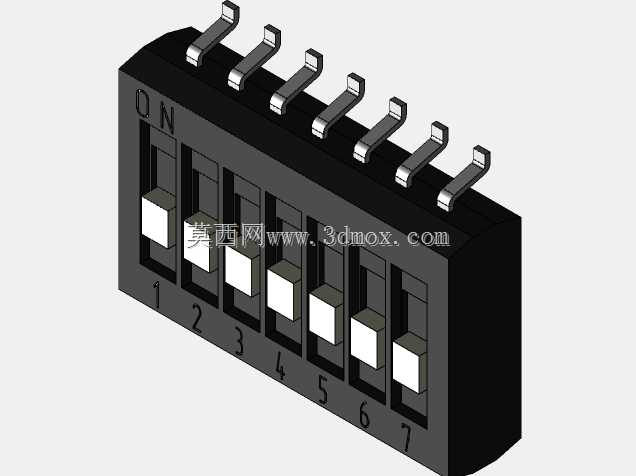

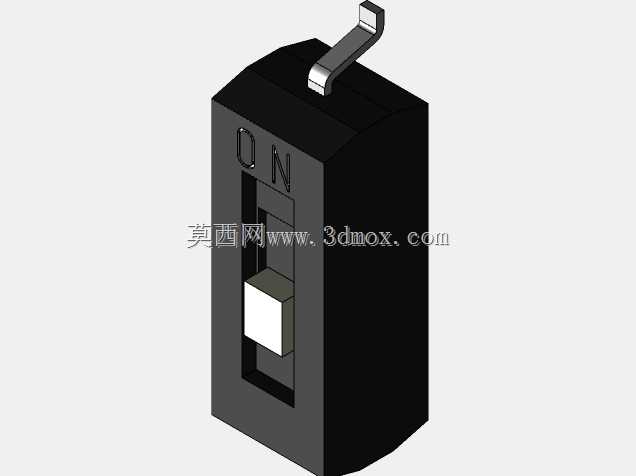

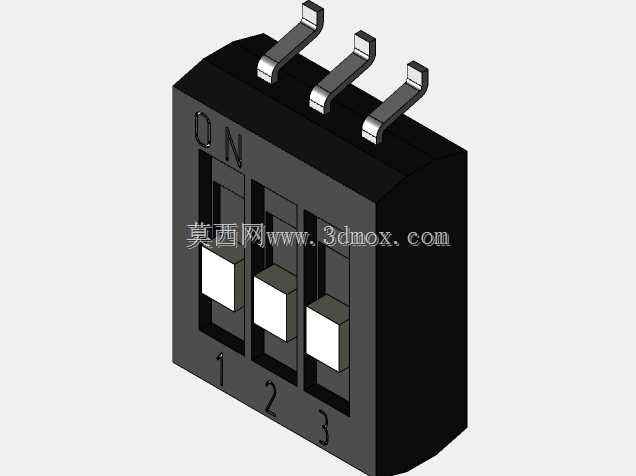

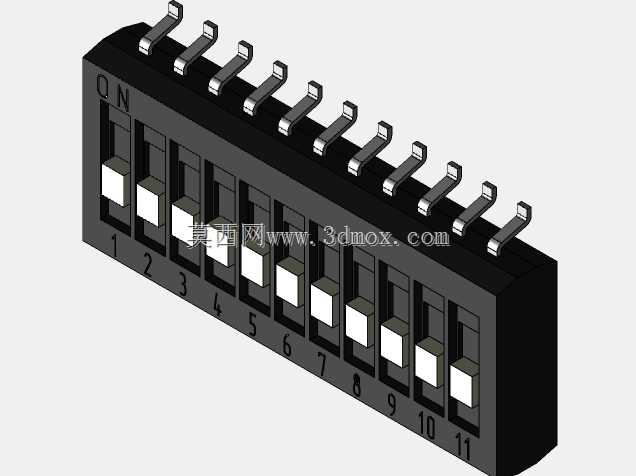

　　建模的时候要注意几个容易出错的细节：首先是不同位数的本体长度要严格对应，2位、4位、6位、8位、10位的长度按照每增加一位增加1.27mm的规律递进，宽度统一保持在3.8mm，方便PCB设计时做封装库的统一适配；其次是引脚的共面度要控制在0.1mm以内，保证贴装时所有引脚都能和焊盘充分接触，避免虚焊；拨柄的位置要做明确的ON标识，和本体上的丝印位置对应，方便生产调试、用户配置时识别档位。另外要注意，因为高度方向不能做旋转结构，所以整个开关没有任何凸出本体侧面的旋转部件，所有活动结构都在本体轮廓范围内，贴装时吸嘴可以直接吸附本体顶面，不需要做特殊的吸嘴定制，适配标准SMT贴片机的贴装流程。

　　很多新手工程师做PCB封装的时候容易把焊盘做的过大或者过小，焊盘过大容易导致回流焊时元件被拉偏，焊盘过小会导致焊接强度不足，按照引脚宽度0.4mm、焊盘宽度0.6mm、长度1.2mm的尺寸做封装，能达到最优的焊接良率。另外在布局的时候，这类开关要尽量远离板上的大功率发热元件，避免长期高温导致塑料本体老化、触点氧化，影响使用寿命；如果是需要经常拨动调整的场景，要在开关上方预留足够的操作空间，不要被周边的电容、电阻等高大元件挡住，方便调试人员用镊子或者指尖操作拨柄。

　　从结构可靠性角度看，这类开关的内部触点采用悬臂梁设计，拨柄滑动时带动触点实现通断，没有复杂的传动结构，本身的机械寿命能达到1000次以上拨动，完全满足设备全生命周期内的配置调整需求。贴片安装的方式相比插件式，抗震性能更好，在有振动的工控场景下，不会出现插件引脚松动导致的接触不良问题。不同位数的开关可以根据实际需要的配置位数选型，不需要多余的拨位，进一步压缩板卡占用空间，比如只需要2位配置4种模式的场景，就可以选用2位的规格，不用选更长的多位数开关，兼顾成本和空间利用率。
