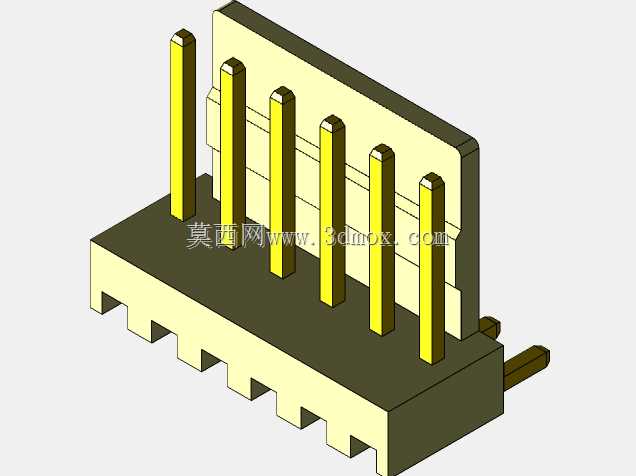

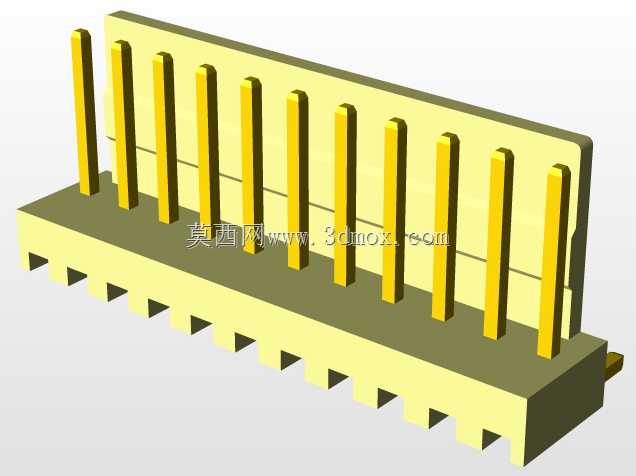

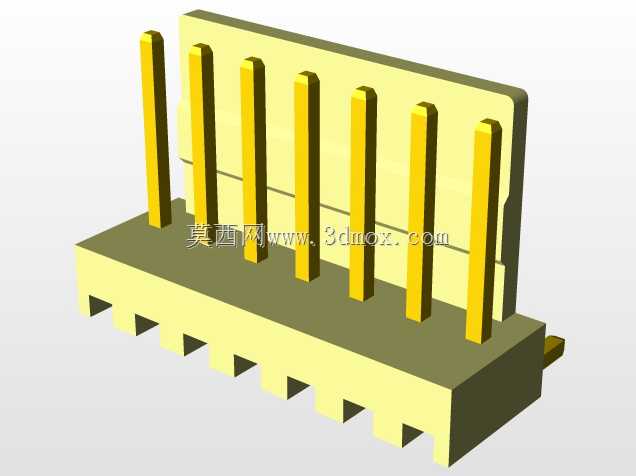

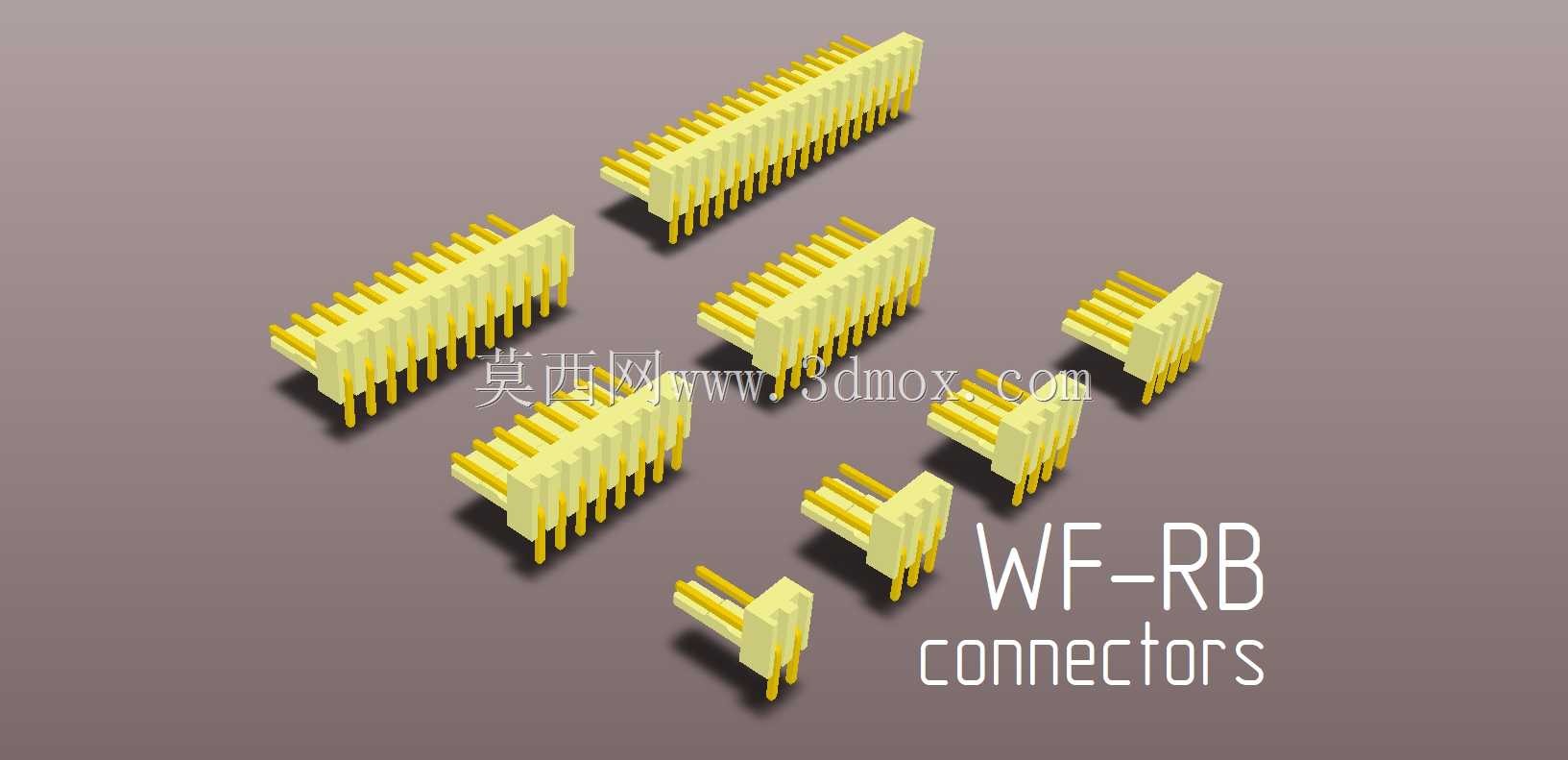

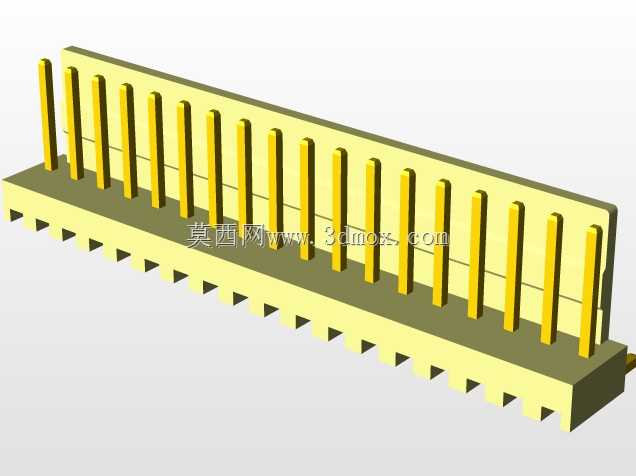

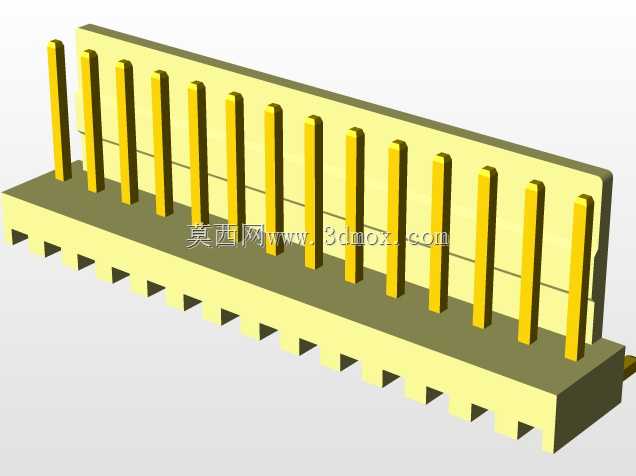

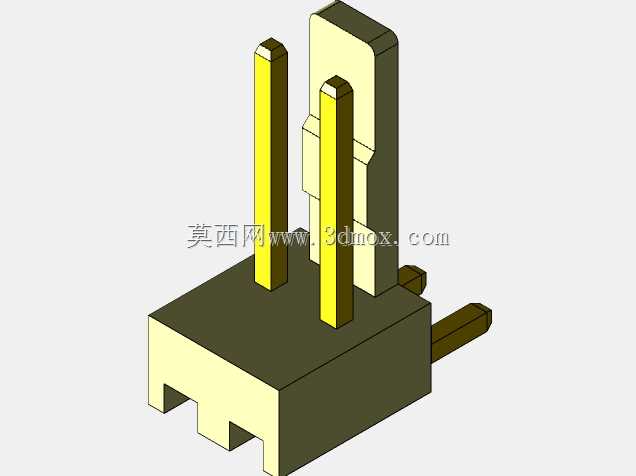

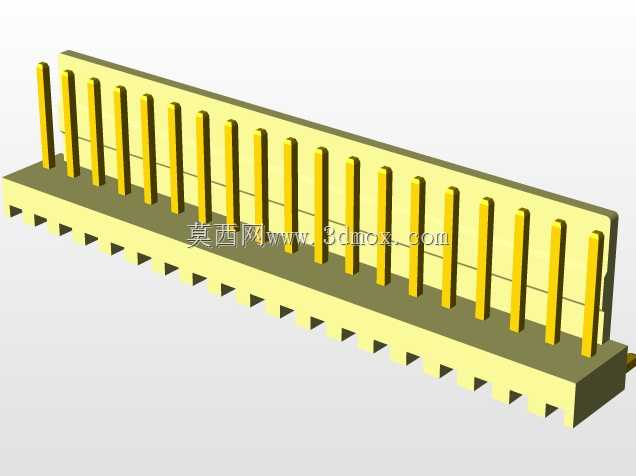

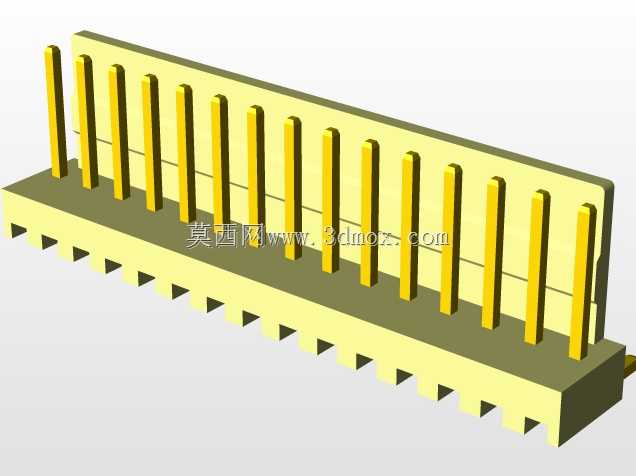

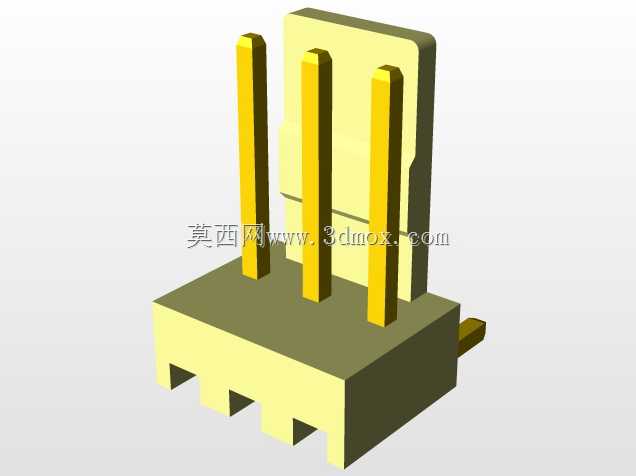

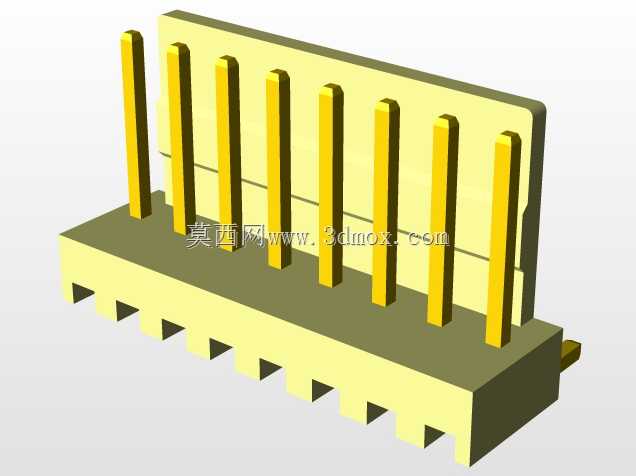

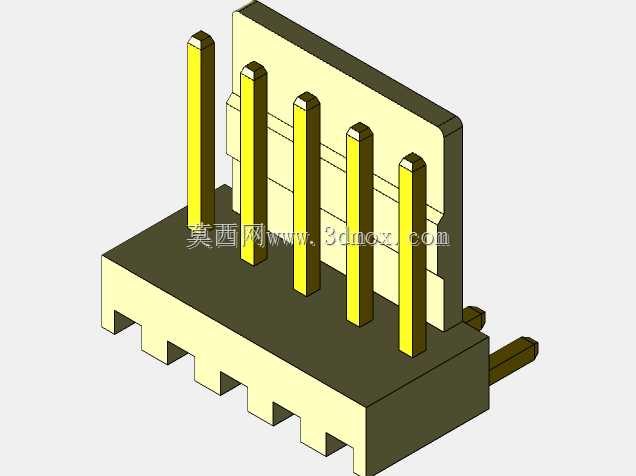

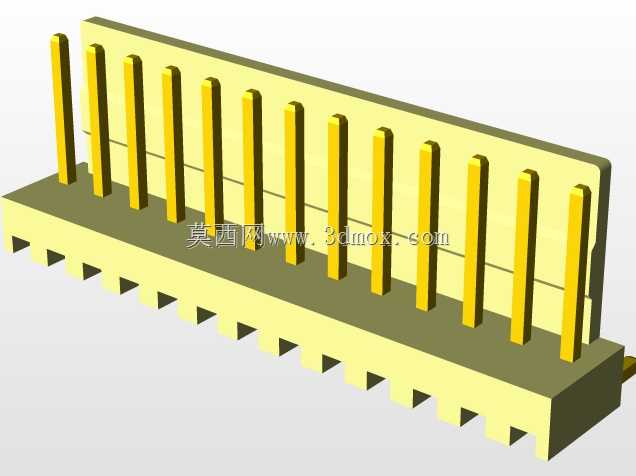

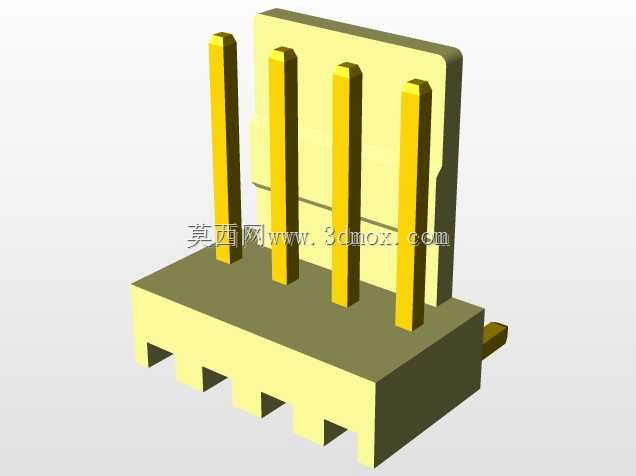

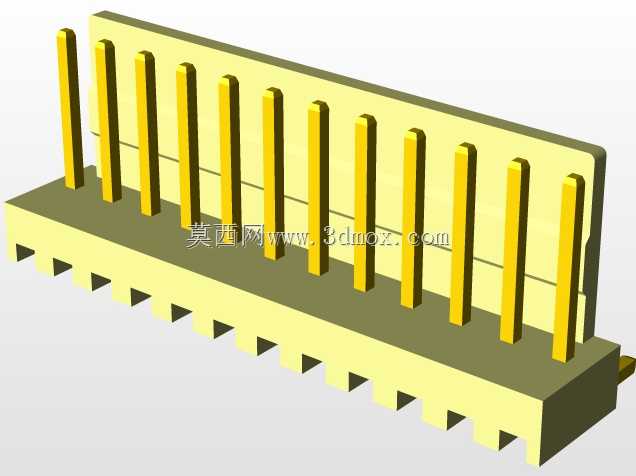

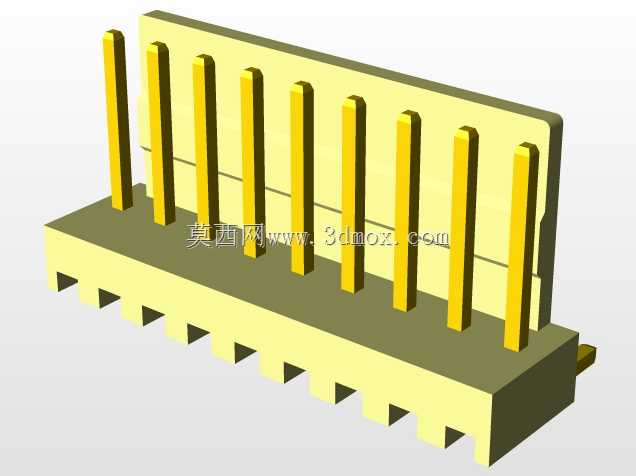

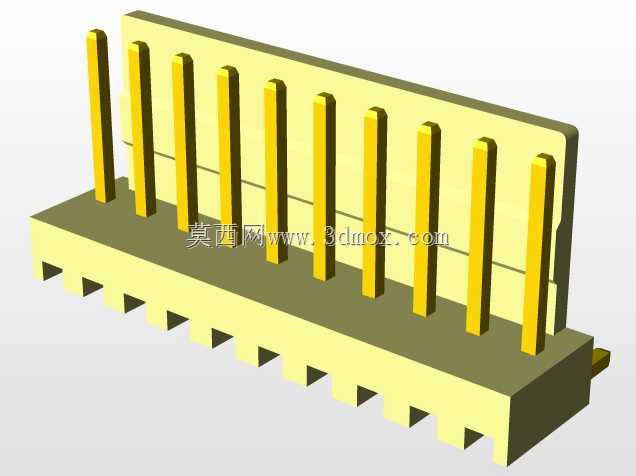

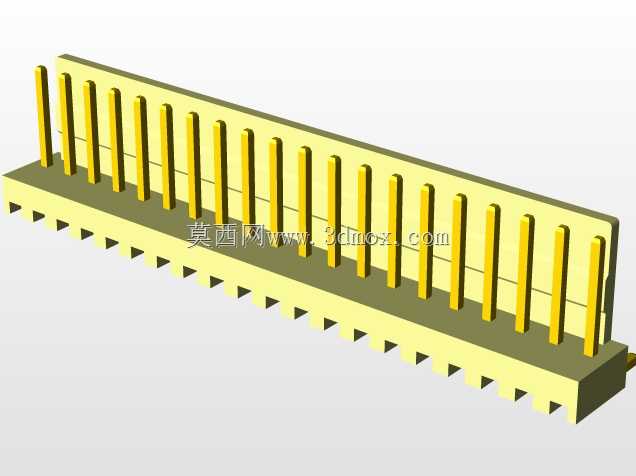

WF-RB系列PCB板装直插连接器组件

　　在工业控制板卡、消费电子主板、嵌入式设备载板的硬件设计环节，板间互联的接插件选型直接决定了整机组装的良率与长期运行的可靠性，WF-RB系列直插连接器正是针对PCB板上垂直互联场景开发的标准化接插件组件，覆盖了从2pin到20pin以上的多pin位规格，能够适配不同信号通路数量的板载连接需求。这类连接器采用直插式安装结构，插针贯穿PCB板的对应安装孔后通过波峰焊或手工焊接完成固定，安装后整体与PCB板面保持垂直，无旋转偏移的设计余量，能够避免插合过程中因接插件歪斜导致的针脚弯折、虚焊等装配问题，在批量生产的波峰焊工序中，固定的安装高度也能让治具更好地定位接插件位置，减少焊接过程中的浮高、偏位不良。从实际应用场景来看，

　　这类连接器常被用于板对板堆叠连接、外接功能模块的信号引出、板载调试接口的预留等场景，比如在小型PLC的IO扩展板上，不同pin数的WF-RB连接器可以分别对接数字量输入模块、模拟量输出模块与主控板的信号通路，统一的插针间距与安装高度能够让不同扩展板保持一致的装配间隙，避免板间干涉；在消费类小家电的控制板上，少pin位的该系列连接器可以对接按键板、指示灯板的信号线路，直插结构的抗振动性能能够满足小家电运输、使用过程中的晃动工况，减少接触不良的售后问题。在设计层面，该系列连接器的插针采用等间距排布，相邻插针的中心距符合通用接插件的间距标准，能够匹配市面上通用的排线插座、跳线帽等配件，塑胶基座的外形做了倒角处理，

　　在自动插件机的上料过程中不会出现卡料问题，插针的伸出长度经过校准，穿过标准1.6mm厚度PCB后露出的焊脚长度控制在1.2mm-1.5mm区间，既能够保证焊锡充分包裹针脚形成可靠焊点，也不会因为焊脚过长导致剪脚工序额外增加工时。不同pin数的连接器塑胶基座宽度保持统一，仅长度随pin数增加线性延伸，在PCB Layout过程中可以直接调用同系列不同pin位的封装，不需要重新调整安装孔的间距参数，基座底部设计有两个微小的定位凸点，能够卡入PCB上对应的定位孔中，在焊接前的预固定阶段就可以避免接插件移位，不需要额外的高温胶带固定，提升装配效率。从安装边界来看，该系列连接器安装后在PCB板面上方的高度统一，不会因为pin数变化出现高度差，

　　在进行整机结构的壳体设计时，只需要预留统一的避让空间即可，插针的焊接面在PCB背面不会突出过多，不需要在壳体对应位置做额外的沉台设计，塑胶基座的两侧预留了手指插拔的余量空间，在进行模块更换、调试接线时不需要额外的工具就可以完成拔插操作，同时基座的耐温参数能够满足波峰焊260摄氏度的高温工况，不会出现焊接过程中塑胶融化、针脚移位的问题。在长期可靠性设计上，插针表面做了镀金处理，能够降低接触电阻，避免长期使用后氧化导致的信号衰减，塑胶基座采用阻燃材质，满足电子设备的防火安全要求，不同pin位的型号保持了一致的插拔力参数，既不会因为插拔力过小导致使用过程中松脱，也不会因为插拔力过大导致拔插时损坏PCB焊盘。
