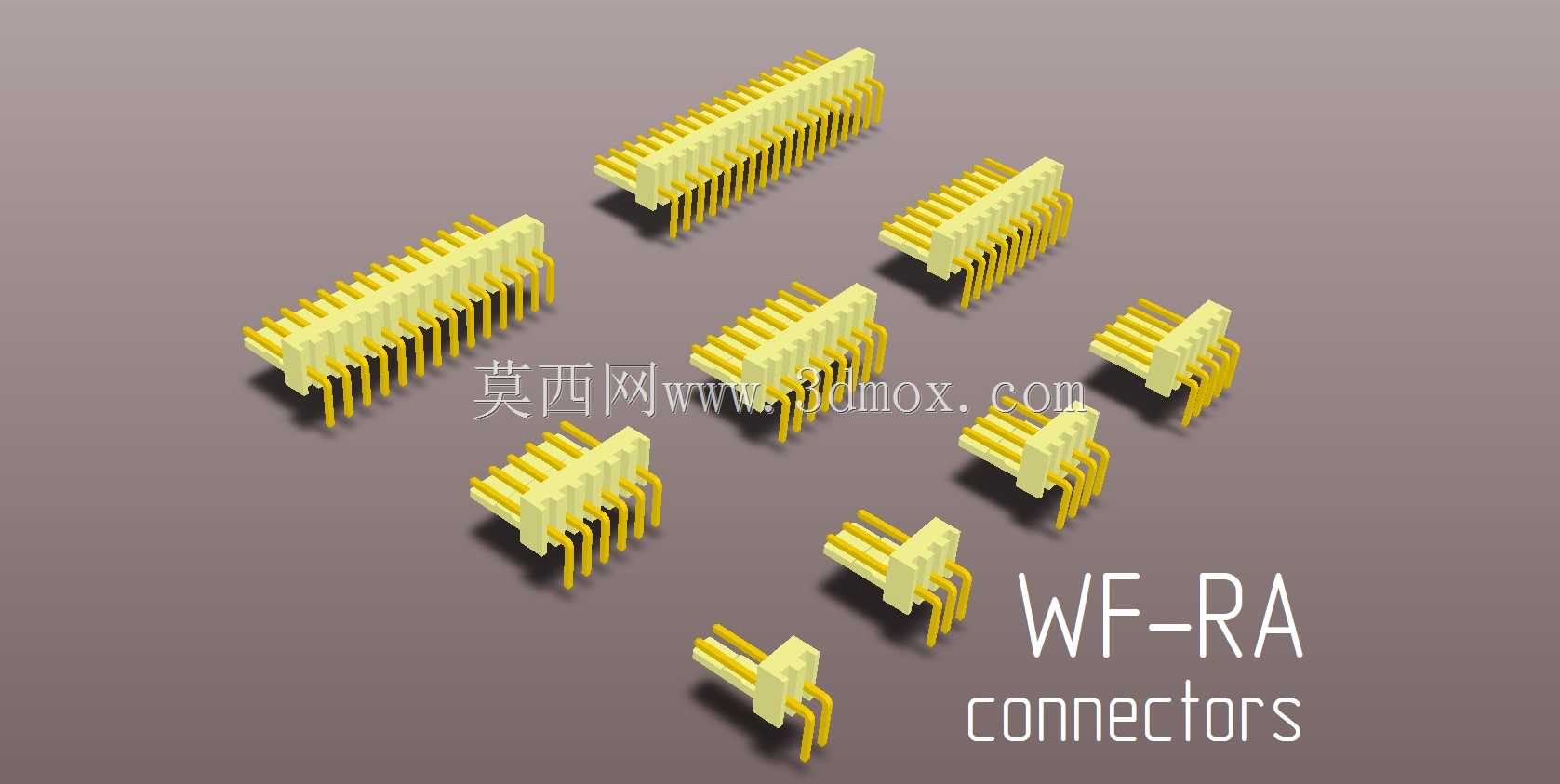

PCB板载WF-RA系列弯针连接器组件

　　在消费电子、工业控制板卡、通讯设备的PCB板级互联场景中，板对板、线对板的信号与小电流传输始终需要高可靠性的接插组件做支撑，本次涉及的WF-RA系列弯针连接器，正是针对PCB水平安装、垂直接插需求开发的标准化互联部件，广泛适配各类需要侧方出线、节省板上垂直空间的电路布局场景。

　　从实际使用场景来看，这类弯针连接器常被用在工控IO板卡的侧边信号引出、嵌入式设备主板与外设小板的板间连接、电源模块的低压信号传输工位，区别于直针排针的垂直出线方式，弯针结构的插针在塑壳底部完成90度弯折，焊接引脚平行于PCB板面延伸，接插方向垂直于PCB板面，既能够避免接插线束在板上方堆叠占用高度空间，也能降低设备组装时线束弯折的应力损伤，在厚度受限的盒式设备、插卡式工控模块中应用占比极高。

　　从功能特性上看，该系列连接器覆盖不同针数规格，从短位数的电源接插到长位数的并行信号传输均有对应规格，塑壳采用耐高温绝缘工程塑料材质，能够适配波峰焊、回流焊的常规焊接温度曲线，不会在焊接过程中出现塑壳变形、针位偏移的问题；接触插针采用铜合金基材镀锡处理，接触电阻低，耐插拔次数满足常规板卡的维护接插需求，插针与塑壳的配合做了防脱出结构设计，在焊接、接插过程中不会出现单根插针移位、退针的故障。

　　设计层面，该系列连接器做了统一的安装边界规范，所有规格的塑壳定位柱位置、焊盘间距均遵循标准化接插件尺寸规范，针脚间距为行业通用的2.54mm标准间距，能够直接匹配通用PCB封装库，设计人员在画板时无需单独定制封装，直接调用标准排针弯针封装即可完成布局；插针的弯折半径做了统一管控，既保证焊接引脚能够平整贴附在PCB焊盘上，也避免弯折半径过小导致插针根部应力集中、在接插受力时出现断裂的问题；塑壳顶部做了导向倒角，对接时公母头能够快速对位，不会出现针脚顶歪、错位的情况。

　　从安装尺寸边界来看，不同针数规格的连接器，其塑壳长度随针数增加线性变化，宽度与高度保持统一，塑壳本体距离PCB板面的安装高度固定，不会因为针数变化导致板上高度空间预留出现偏差；焊接引脚伸出塑壳的长度统一为标准焊接长度，既能够保证焊锡充分浸润形成可靠焊点，也不会因为引脚过长导致相邻焊盘出现连锡短路的问题；塑壳底部设置的两个定位柱，直径与PCB上的定位孔精准匹配，过炉焊接时能够起到预固定作用，避免连接器在焊锡融化过程中出现位置偏移，保证焊接后针位的对齐精度。

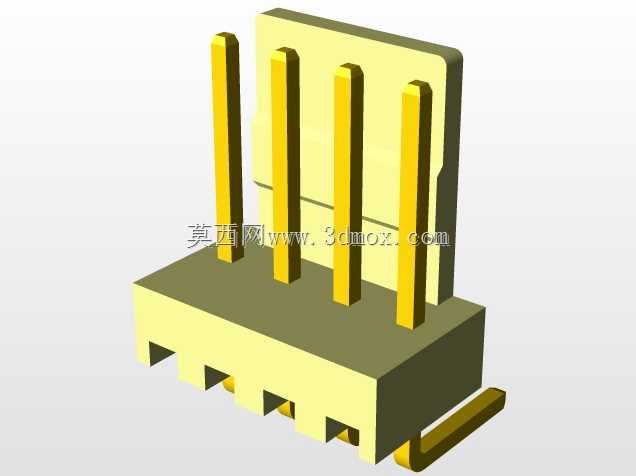

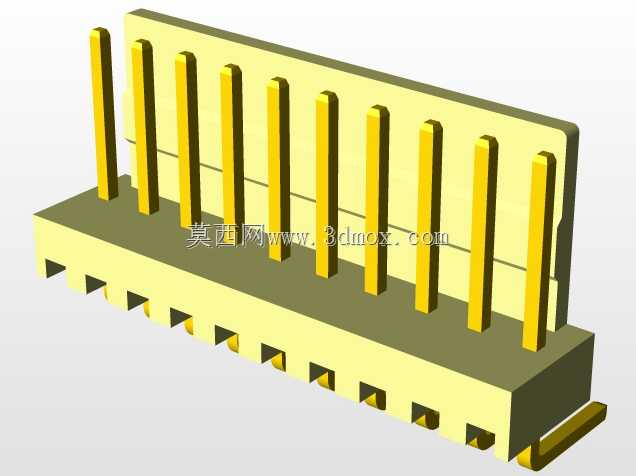

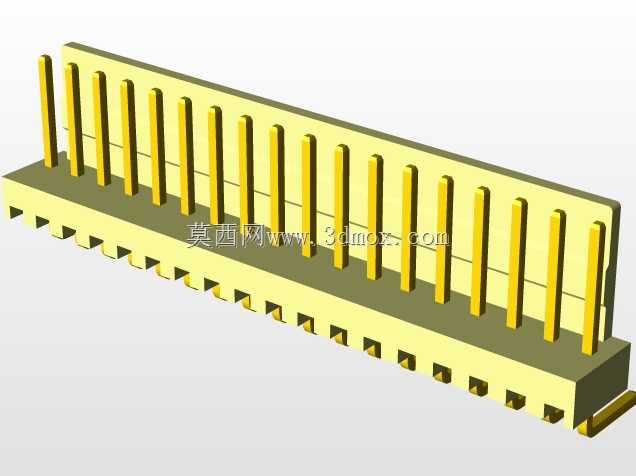

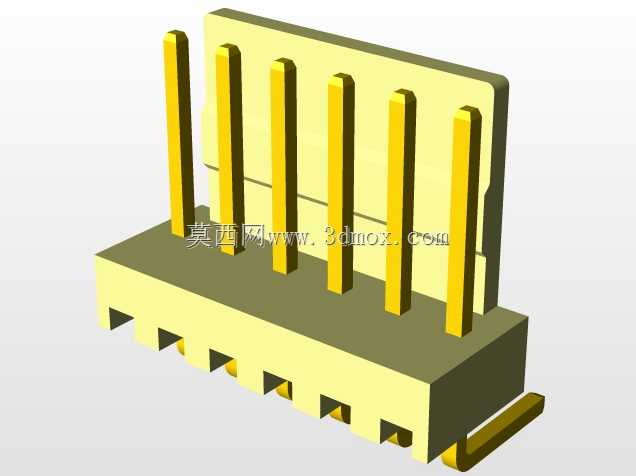

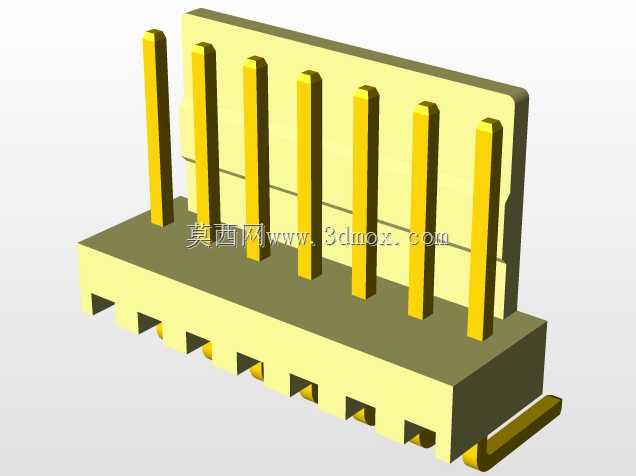

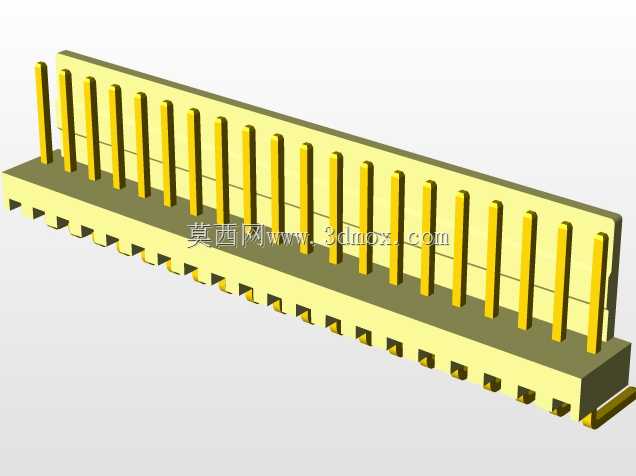

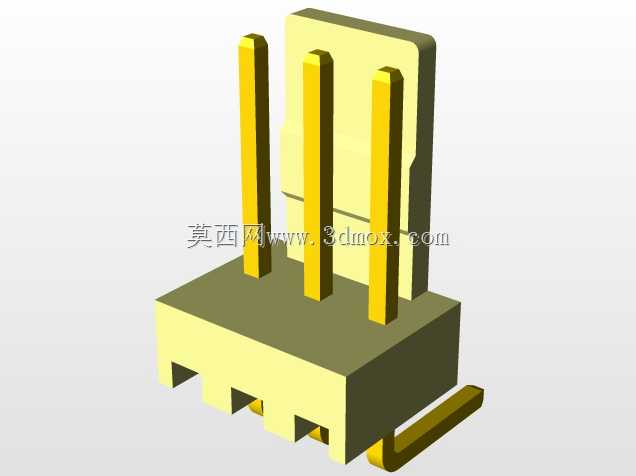

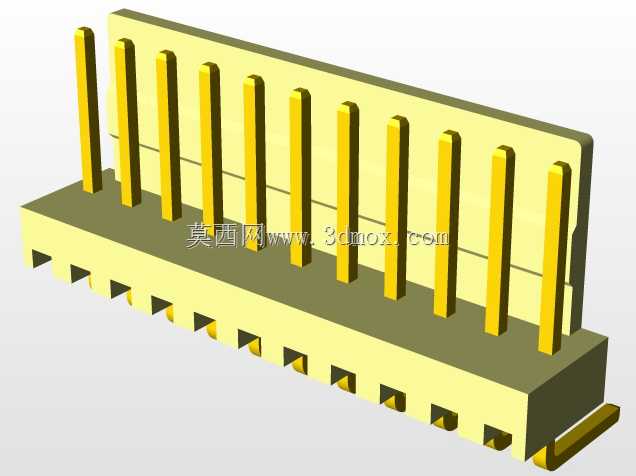

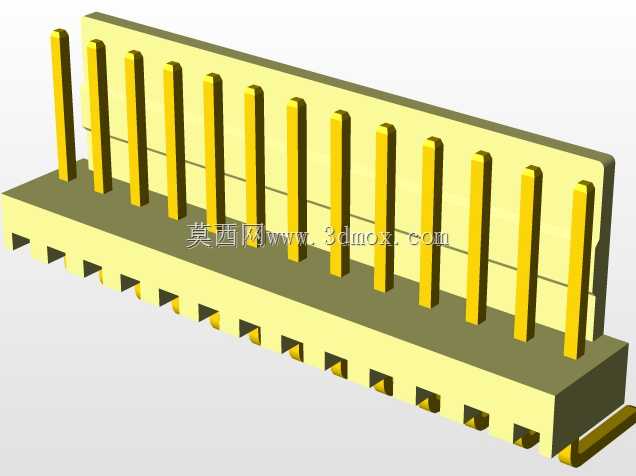

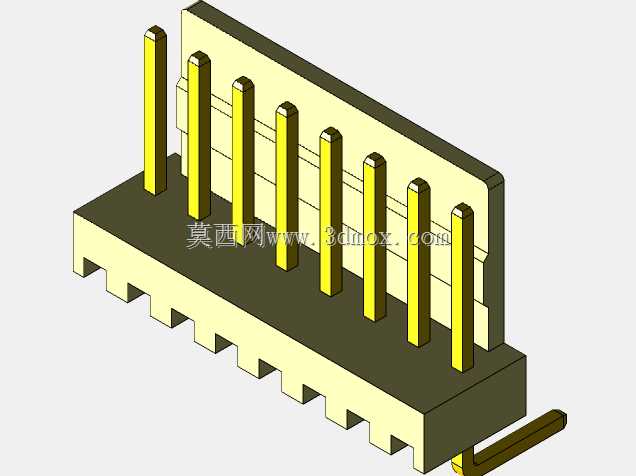

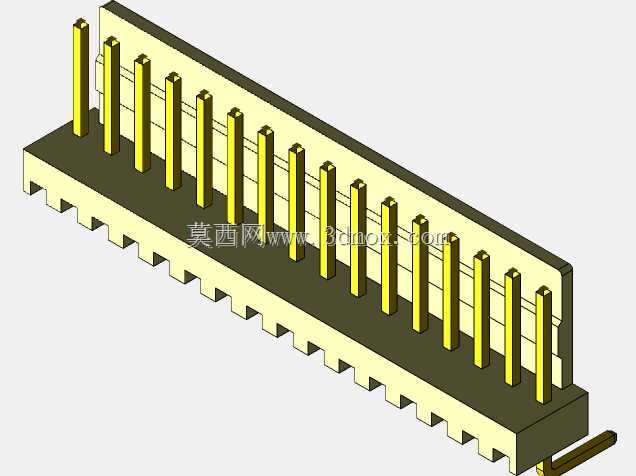

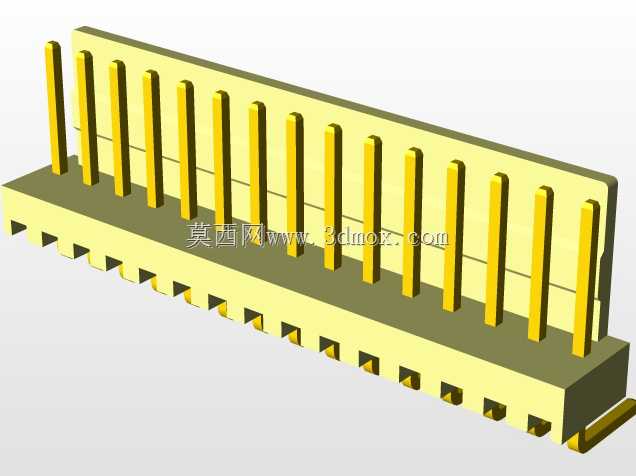

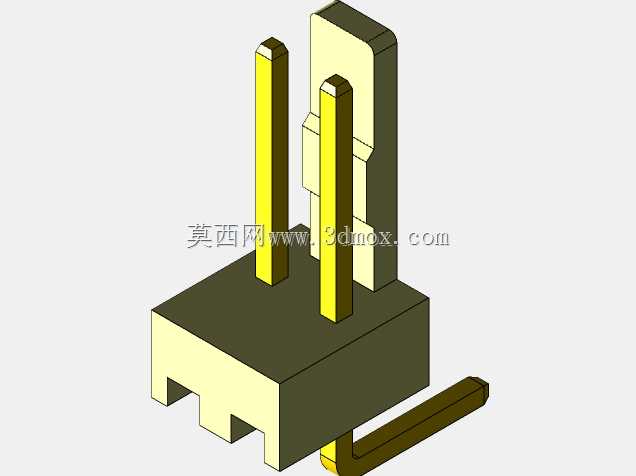

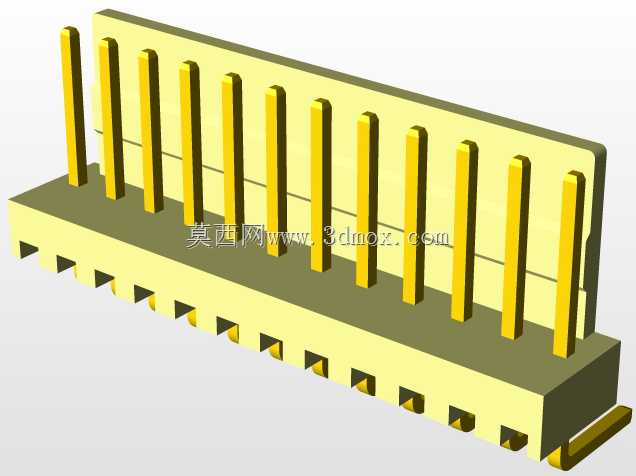

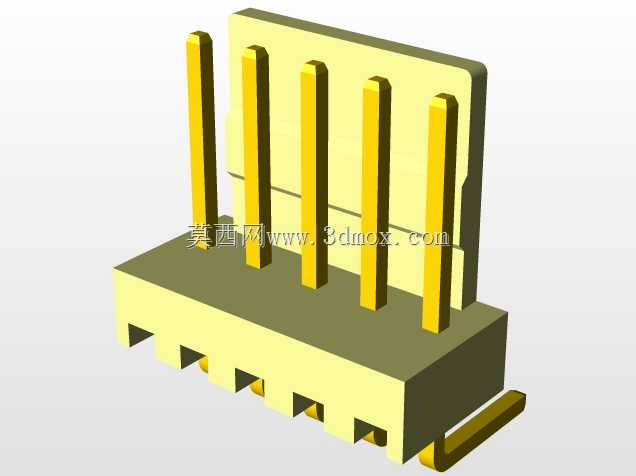

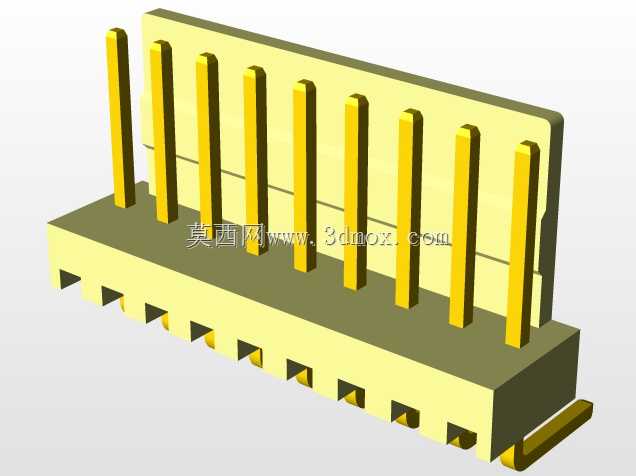

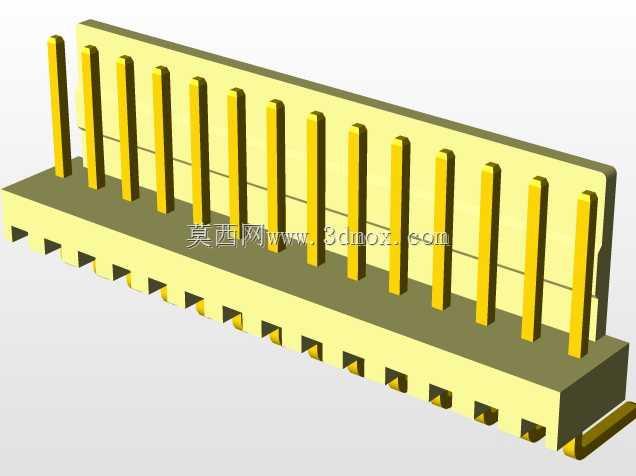

　　在结构建模过程中，该系列模型完整还原了不同针数规格的外形差异，对插针的弯折弧度、塑壳的卡位结构、定位柱的尺寸都做了1:1的参数化还原，设计人员在做PCB板级的3D布局校验时，可以直接调用该模型进行干涉检查，验证接插空间是否充足、周边元器件是否会与连接器本体或者对接的线束插头产生干涉，提前规避结构设计冲突，减少打样后的改板次数。同时模型保留了参数化调整的接口，若有非标准针数的定制需求，可以通过调整阵列参数快速生成对应规格的模型，无需重新从零开始建模，能够大幅提升板卡结构设计的效率。

　　在实际选型过程中，设计人员需要根据传输的信号路数选择对应针数的规格，根据通过的电流大小确认插针的载流能力是否满足需求，同时需要注意接插方向与设备外壳开口的对位关系，预留足够的插头插拔操作空间，避免组装后出现无法插拔维护的问题；焊接过程中需要注意焊锡温度与焊接时间的管控，避免高温长时间接触塑壳导致塑壳融化变形，影响接插的可靠性。
