户外中压环网总配电站成套结构设计

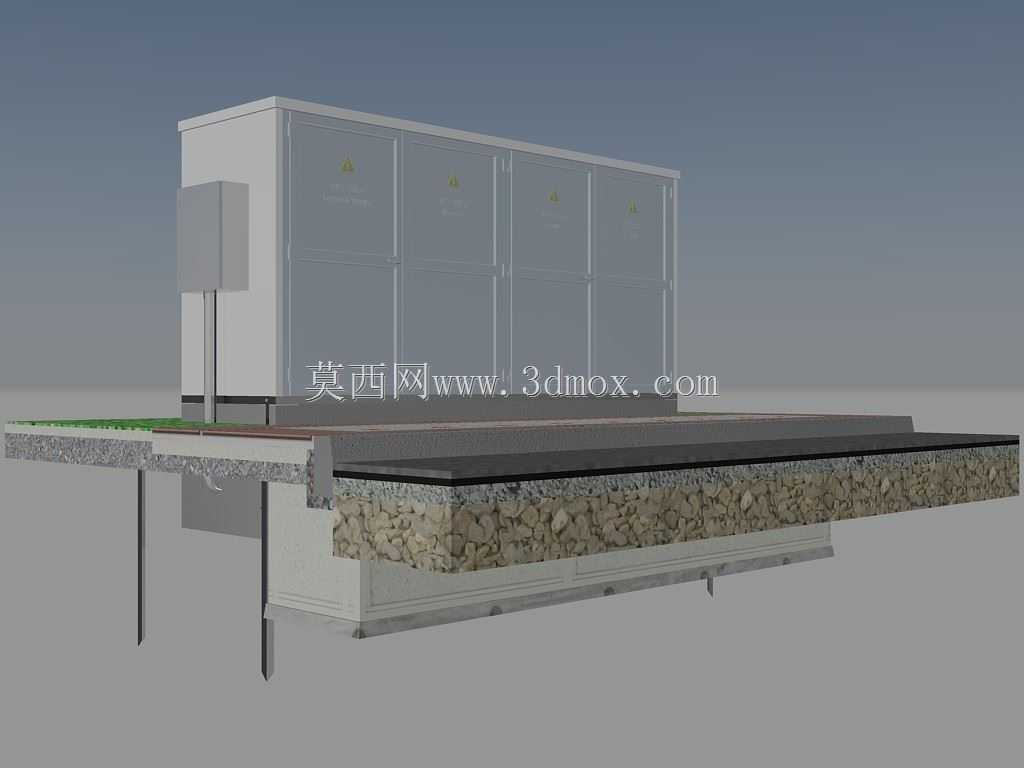

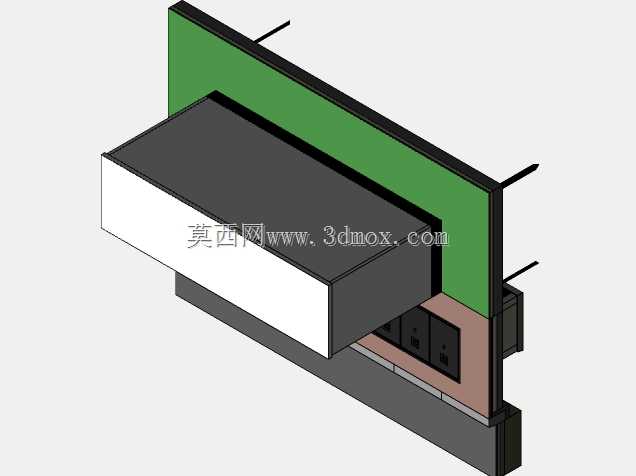

　　做户外配电设备结构设计快十年，经手的环网类配电装置少说也有几十套，这套户外中压环网总配电站的结构方案，是针对城市建成区零散地块、产业园区边角供电节点做的适配性设计，和常规户内柜、预装式箱变的设计逻辑有很明显的区别。先从安装场景说起，这类环网总配电站大多落地安装在人行道旁、园区围墙边、轨道交通站点附属用地这类空间局促的位置，不会像大型变电站那样预留充裕的检修通道与设备间距，所以建模初期最先敲定的是安装边界的控制：设备本体的基座采用高出周边硬化地面150mm的混凝土台，基座边缘预留200mm宽的电缆穿管排布区，正面操作通道净宽控制在1.2m，刚好满足单人操作绝缘工具的作业空间，侧面与围墙、绿化的最小净距留300mm，既满足通风散热要求，

　　也不会过度挤占公共通行空间。设备本体的柜体采用全密封焊接结构，外壳板材厚度不低于2mm，外层做户外级静电喷塑处理，能应对长期日晒雨淋的户外环境，柜体顶部做5°的向前倾斜坡度，避免积水积灰顺着柜门缝隙渗入柜内，顶部边缘还做了外翻的滴水檐，雨水会直接滴落到基座外侧的排水区，不会顺着柜体立面流到基座固定螺栓位置造成锈蚀。从功能布局来看，这套总配电站采用多间隔环网结构，进线间隔、出线间隔、母线联络间隔沿柜体长度方向一字排布，每个间隔的操作面板都做了独立的防护门，门上预留观察窗，不用开门就能直接查看内部开关的分合状态，操作机构的安装位置距离地面高度控制在1.2m到1.5m之间，符合成年人站立操作的舒适高度，不用踮脚或者弯腰就能完成分合闸、

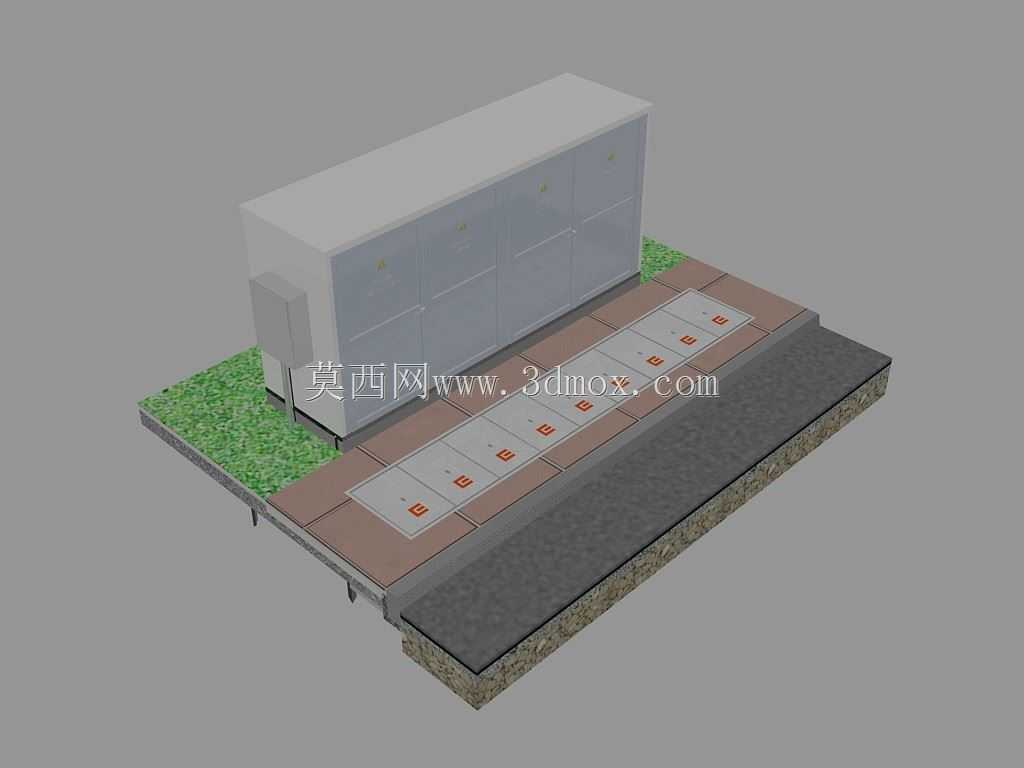

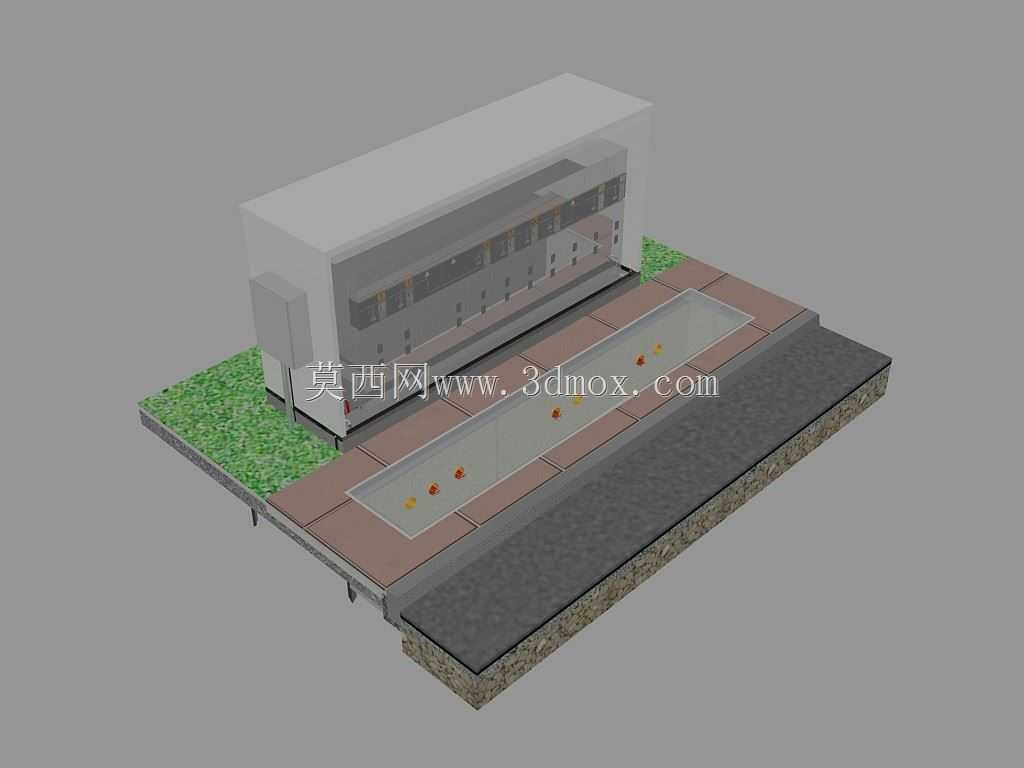

　　接地操作。柜体下部的电缆仓做了分层设计，高压电缆从基座下方的穿管进入仓内后，沿专用的电缆支架排布，固定卡具的间距控制在800mm，避免电缆自重拉扯终端头造成接触不良，电缆仓底部预留了防火封堵的安装空间，设备安装完成后可以用防火泥、防火板把穿管缝隙完全封死，防止小动物、潮气进入仓内引发绝缘故障。和常规户内环网柜不同，这套户外设备的散热设计没有采用顶部开孔的自然通风方案，而是在柜体侧面的下部开设进风百叶，百叶内侧加装防尘防虫的不锈钢滤网，上部靠柜体与顶盖之间的隐蔽缝隙排风，形成下进上出的自然通风流道，既保证柜内温升控制在标准允许范围内，也不会因为开孔过大导致雨水、灰尘进入柜内。建模的时候特意把基座周边的场地做了还原：

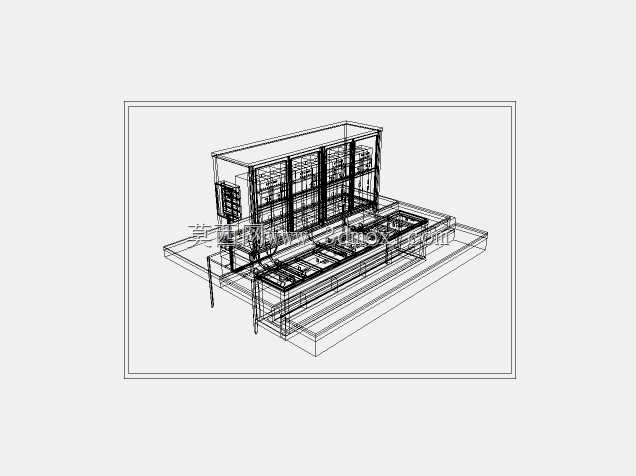

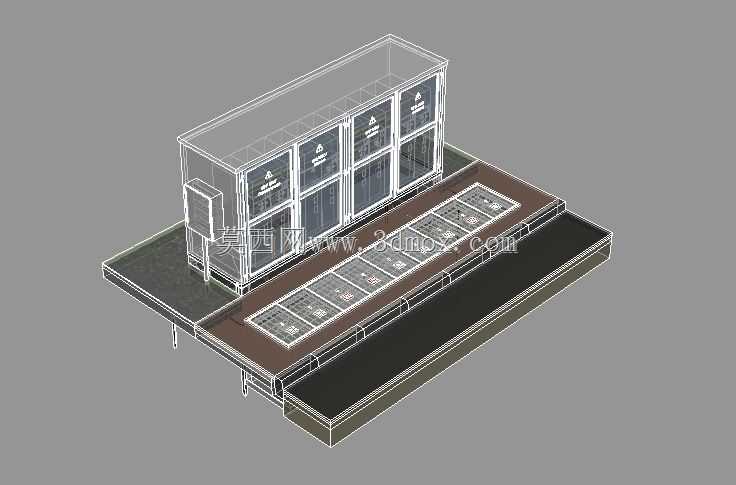

　　紧邻基座的位置做了透水砖铺装的操作区，操作区外侧是200mm宽的绿化种植带，种植带比铺装面低50mm，降雨时雨水会直接渗入绿化区，不会积在操作通道上影响运维人员作业。设备的接地系统做了一体化设计，柜体的金属外壳、操作机构、电缆铠装层都通过专用接地铜排连到基座周边的环形接地极上，接地电阻的设计值控制在4Ω以内，满足中压配电设备的接地安全要求。在细节结构上，柜门的密封胶条采用三元乙丙耐老化材质，胶条的安装槽做了内嵌式设计，不会长期暴露在紫外线下加速老化，柜门的锁具采用防水型户外锁，锁孔位置带自动复位的防尘盖，避免雨水进入锁芯造成锈蚀卡涩。每个间隔的泄压通道都做了朝向柜体后方的设计，一旦柜内发生短路燃弧故障，高压气体会从后方的泄压口排出，不会冲向正面操作的运维人员，充分保障作业安全。另外考虑到户外设备的运维便利性，柜体侧面预留了带电显示装置的安装位，运维人员在地面就能直接判断线路是否带电，不用登杆或者打开柜门验电，大幅降低日常巡检的作业风险。整个模型的结构拆分完全按照实际生产装配的逻辑做的，柜体的板材拼接、螺栓连接位置、密封结构、操作机构的安装位都和实际加工要求一致，不管是做结构受力校核、安装模拟还是运维方案推演，都能直接对应到实际工程场景，不会出现建模和实际生产脱节的问题。
